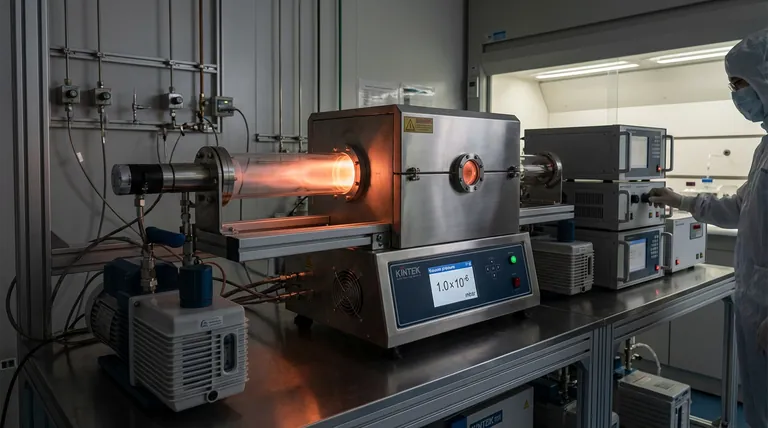

背景圧力を10⁻⁶ mbarに達成することは極めて重要です。これは、CZTS薄膜の化学的完全性を損なう大気中の汚染物質を除去するためです。この特定の真空レベルは、特に堆積段階中の材料との反応を防ぐために、酸素や水蒸気などの不純物ガスを排気するために必要です。
核心的な洞察 高真空環境は化学的なシールドとして機能し、レーザー生成プラズマプルームが基板に純粋な経路で到達することを保証します。酸化や意図しないドーピングを防ぐことで、この圧力レベルは、CZTS半導体における最適な光電性能に必要な構造的純度を保証します。
不純物制御の必要性
反応性ガスの除去
10⁻⁶ mbarに到達する主な機能は、残留大気を除去することです。この深真空がないと、酸素や水蒸気などのガスがチャンバー内に残ります。
これらのガスは化学的に反応性が高く、CZTS材料と容易に結合します。わずかな水分でも最終膜の品質を低下させる可能性があります。
意図しないドーピングの防止
CZTSのような半導体は、その原子組成に非常に敏感です。背景ガスの存在は、異原子が結晶格子に埋め込まれる意図しないドーピングにつながる可能性があります。
これにより、膜の電子特性が制御不能な方法で変化します。10⁻⁶ mbarを維持することで、意図したターゲット材料のみが半導体層を形成することが保証されます。
プラズマプルームの完全性の維持
純粋な軌道の確保
パルスレーザー堆積（PLD）中、レーザーはターゲット材料をアブレーションして高エネルギーのプラズマプルームを作成します。
このプルームは、干渉なしにターゲットから基板に移動する必要があります。高真空環境により、このプルームは周囲のガス分子との衝突を最小限に抑えながら、「クリーンな」空間を通過できます。
直接堆積の促進
干渉を最小限に抑えることで、スパッタリングされた原子フラックスが基板に直接堆積します。
この遮るもののない経路により、高密度で化学的に精密な膜の成長が可能になります。これにより、堆積膜の化学量論（化学的バランス）がターゲット材料に可能な限り近いものになります。
CZTSデバイス性能への影響
光電特性の最適化
CZTS膜の究極の目標はエネルギー変換です。不純物は欠陥として機能し、電荷キャリアをトラップして材料の効率を低下させます。高真空によって得られる高純度は、光電性能を最大化するために不可欠です。これにより、電子が自由に移動できるようになり、半導体の機能に不可欠です。
構造欠陥の最小化
クリーンな真空環境は、欠陥のない成長につながります。異物が排除されると、膜はナノスケールで正しく結晶化できます。これにより、時間とともに劣化しにくく、構造的に健全な層が得られます。
トレードオフの理解
純粋さのための時間コスト
10⁻⁶ mbarを達成するには、時間と堅牢なポンピングシステムが必要です。多くの場合、内部壁から脱離する水蒸気や一酸化炭素を追い出すために、チャンバーの予備加熱が必要です。これにより、各バッチのフィルムのサイクル時間が長くなります。しかし、このプロセスを急ぐと、必ず材料の品質が低下します。
「十分」のリスク
時間を節約するために、わずかに高い圧力（例：10⁻⁵ mbar）で運用したくなるかもしれません。しかし、半導体製造では、これは重大な間違いです。より低い真空レベルでのガス分子の指数関数的な増加は、酸化の確率を劇的に高め、CZTS膜を高性能アプリケーションに適さないものにします。
目標に合わせた適切な選択
CZTS薄膜が性能基準を満たしていることを確認するには、これらの基準に対してプロセスを評価してください。
- 主な焦点が最大の光電効率である場合：酸素や水分の不純物に起因するすべての潜在的な再結合中心を排除するために、10⁻⁶ mbar（またはそれ以下）のしきい値を厳守してください。
- 主な焦点がプロセスの整合性である場合：真空チャンバーの厳格な予備加熱プロトコルを実装して、すべての堆積実行の前に10⁻⁶ mbarのベース圧力を確実に達成してください。
最終的に、真空レベルは単なる設定ではなく、半導体デバイスの純度と実現可能性を決定する基本的な製造変数です。
概要表：
| 特徴 | PLDでの要件 | CZTS薄膜への影響 |
|---|---|---|
| 真空レベル | 10⁻⁶ mbar（高真空） | O₂やH₂Oなどの大気汚染物質を除去 |
| 不純物制御 | 意図しないドーピングの防止 | 正確な電子特性と結晶格子純度を保証 |
| プルームダイナミクス | 衝突のない軌道 | ターゲットから基板への化学量論的転送を維持 |
| 膜品質 | 高密度・低欠陥 | 光電効率と電荷キャリア移動度を最大化 |
KINTEKで半導体研究をレベルアップ
精密なCZTS薄膜堆積は、優れた真空環境から始まります。KINTEKは、高性能ラボアプリケーションに必要な厳格な圧力レベルを達成するために特別に設計された、業界をリードするマッフル、チューブ、ロータリー、真空、CVDシステムを提供しています。
専門的な研究開発と製造に裏打ちされた当社の高温炉は、お客様固有の研究ニーズに合わせて完全にカスタマイズ可能です。膜の純度を妥協しないでください。KINTEKと提携して、材料の光電効率を最大化してください。
ソリューションを見つけるために、今すぐ専門家にお問い合わせください

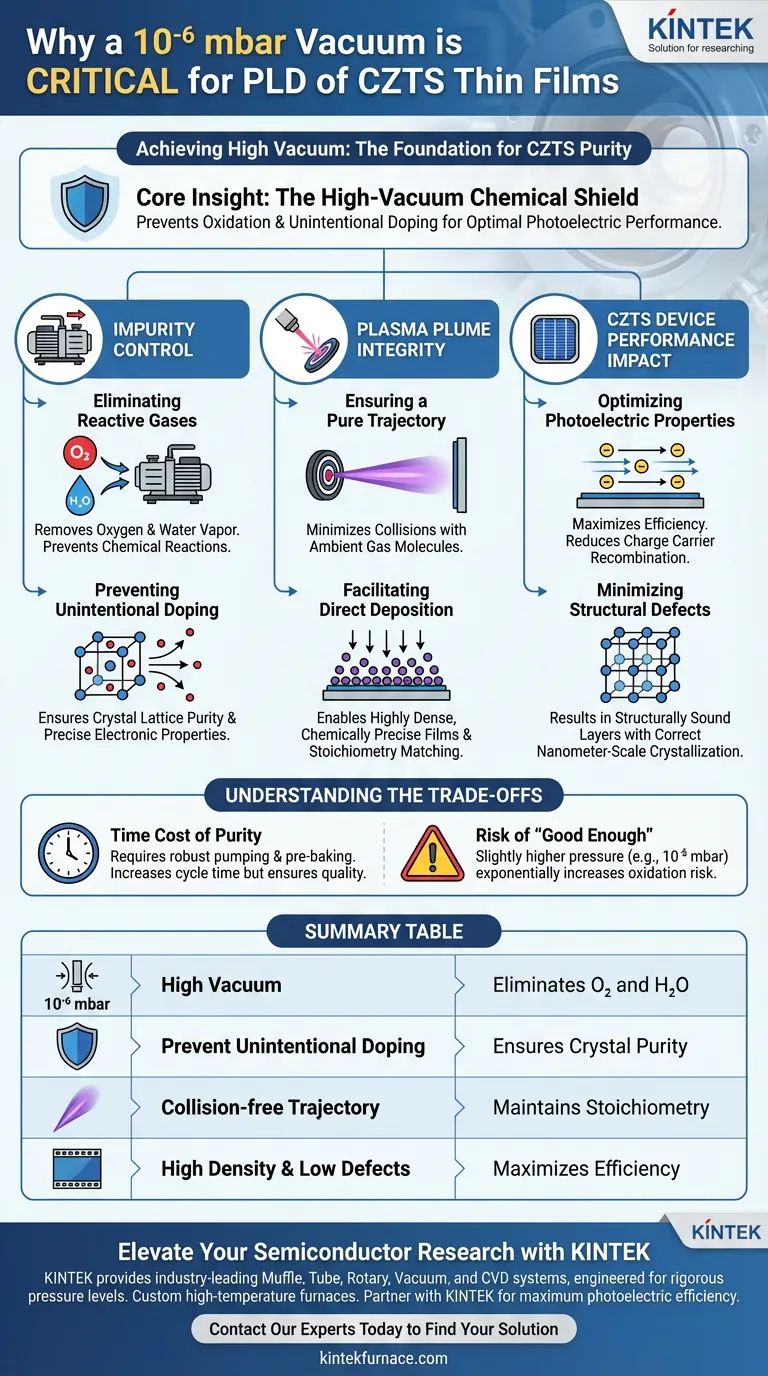

ビジュアルガイド
参考文献
- Serap Yi̇ği̇t Gezgi̇n, Hamdi Şükür Kılıç. Microstrain effects of laser-ablated Au nanoparticles in enhancing CZTS-based 1 Sun photodetector devices. DOI: 10.1039/d4cp00238e
