化学気相成長（CVD）の典型的な例は、半導体製造でシリコンウェハー上に二酸化ケイ素（SiO₂）の薄膜を堆積させるプロセスです。このプロセスでは、シラン（SiH₄）や酸素（O₂）などの前駆体ガスが、加熱されたウェハーを含む真空チャンバーに導入されます。高温により、ガスがウェハー表面で反応・分解し、ガラス状の二酸化ケイ素の均一で高純度な固体層が、原子の層ごとに形成されます。
化学気相成長は、単に液体を気体に変えることではありません。これは、反応性ガスを使用して、表面に固体で高性能な膜を構築する精密な原子スケールの構築プロセスであり、事実上すべての現代の電子機器の基盤を形成しています。
CVDプロセスの解剖
CVDがなぜこれほど強力なのかを理解するには、マイクロチップの製造をガイドとして、その核心となる要素に分解するのが最善です。
基板：土台
プロセスは、膜が成長する材料である基板から始まります。半導体製造では、これは通常、高純度のシリコンウェハーです。
基板は、温度や圧力などの条件を正確に制御できる反応炉チャンバー内に置かれます。
前駆体：構成要素
次に、1つ以上の揮発性の前駆体がガスとしてチャンバーに導入されます。これらは、最終的な膜に必要な原子を含む化学化合物です。
二酸化ケイ素膜の場合、前駆体はケイ素（シランガスから）と酸素（酸素ガスから）の供給源となります。
反応：膜の構築
これがCVDプロセスの核心です。通常、高熱の形でエネルギーがチャンバーに供給されます。このエネルギーにより、前駆体ガスは基板の高温表面で特異的に化学反応を起こします。
前駆体は分解し、その原子が新しい固体材料に配列され、安定した均一な薄膜を形成します。この層は原子ごとに成長し、並外れた純度と制御を保証します。
結果：高性能薄膜
最終的な結果は、特定の設計された特性を持つ基板に結合された固体膜です。私たちの例で作成された二酸化ケイ素層は、優れた電気絶縁体です。
この絶縁層があるからこそ、何十億もの微細なトランジスタがショートすることなく1つのチップに詰め込まれ、現代のプロセッサのパワーと複雑さを可能にしています。
CVDが現代技術に不可欠な理由
CVDは、あいまいな産業プロセスではありません。それは、私たちが毎日使用するデバイスを可能にする基盤技術です。CVDが作成する膜は、多くの産業で性能と機能にとって不可欠です。
半導体とCPUにおいて
CVDは、すべてのマイクロチップの構成要素であるトランジスタを形成する、重要な絶縁層、導電層、半導体層を作成するために使用されます。CVDがなければ、現代のCPUを製造することは不可能です。
家電製品において
スマートフォンやウェアラブルからスマートホームデバイスまで、CVDは不可欠なコーティングを施すために使用されます。これらには、ディスプレイ用の反射防止コーティング、センサー用の保護層、敏感な電子機器用の防湿バリアなどが含まれます。
高度なセンサーと医療機器において
CVDは、医療インプラントに生体適合性膜を堆積させたり、環境センサーやバイオセンサー用に化学的に敏感な層を作成したりできます。これにより、センサーが環境や人体と安全かつ効果的に相互作用できるようになります。
よくある落とし穴と誤解
CVDを真に理解するには、表面上は似ているように見える単純なプロセスと区別することが重要です。
「気化」の誤謬
燃焼のために液体燃料を気化させる自動車の燃料噴射装置は、CVDの例ではありません。気化を伴いますが、固体で設計された膜を表面に堆積させる最も重要なステップである化学反応が完全に欠けています。
CVDは堆積プロセスであり、燃焼や気化プロセスではありません。目的は、燃料を燃やすことではなく、固体材料を構築することです。
高性能にはコストがかかる
CVDは複雑で要求の厳しいプロセスです。真空環境、高温、ガス流量と圧力の極めて正確な制御が必要です。
この複雑さにより、塗装や浸漬のような単純なコーティング方法よりも高価になります。そのため、性能と純度が最優先される用途に限定されます。
目標に合った適切な選択をする
CVDを理解することで、高性能材料や製品の製造におけるその役割を認識できます。
- エレクトロニクス製造が主な焦点である場合：CVDは、マイクロチップや集積回路の積層構造を構築するための譲れない標準です。
- 材料科学が主な焦点である場合：CVDは、特定の光学的、電気的、または機械的特性を持つ新しい薄膜を合成するための不可欠なツールです。
- 製品設計が主な焦点である場合：CVDコンポーネントを活用したり、最終的なCVDコーティングを適用したりして、製品の耐久性、機能性、環境要因への耐性を向上させることができます。
最終的に、化学気相成長は、原子から材料を構築する目に見えない技術であり、私たちの技術世界の真の礎石となっています。
要約表：
| CVD構成要素 | プロセスにおける役割 | 例（SiO₂膜） |
|---|---|---|
| 基板 | 膜成長の土台 | シリコンウェハー |
| 前駆体 | 気体状の構成要素 | シラン（SiH₄）＆酸素（O₂） |
| 反応 | エネルギー駆動の化学変換 | ウェハー表面での熱誘起反応 |
| 結果 | 高性能固体膜 | 均一で純粋な二酸化ケイ素絶縁体 |

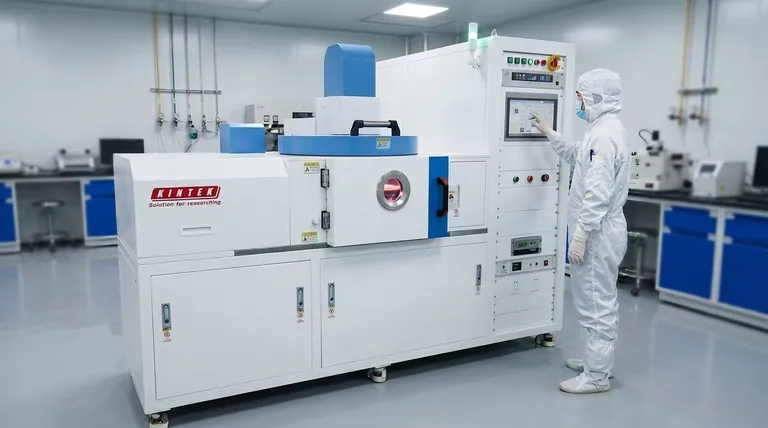

独自の高性能薄膜を構築する準備はできましたか？ KINTEKでは、優れたR&Dと社内製造を活用し、多様な研究室向けに高度なCVDソリューションを提供しています。CVD/PECVDシステムを含む当社の製品ラインは、お客様独自の実験要件を正確に満たすための強力な詳細カスタマイズ機能によって補完されています。今すぐお問い合わせください。当社のCVD技術がお客様の研究または生産プロセスをどのように強化できるかについてご相談ください！
