PECVDシステムでは、原料ガスはプロセスチャンバー内に、最も一般的にはシャワーヘッドと呼ばれる特殊なコンポーネントを介して供給されます。この穴の開いたプレートは、基板の真上に配置され、反応性ガスがウェーハ表面全体に均等に分散されることを保証します。これは、均一な膜成長を達成するための重要な最初のステップです。
PECVDにおけるガス供給機構は、単なる配管以上のものです。それは均一性を実現するために設計された精密工学的なシステムです。「シャワーヘッド」はガスを分散させるだけでなく、プラズマを点火するために使用される電極であることも多く、ガスの分散と化学反応プロセスが直接結びついています。
コアメカニズム：ガス入口からプラズマまで
プラズマエッチング化学気相成長（PECVD）は、高品質な膜を生成するために精密な制御に依存しています。ガス供給システムはその制御の基盤となります。
シャワーヘッドの紹介

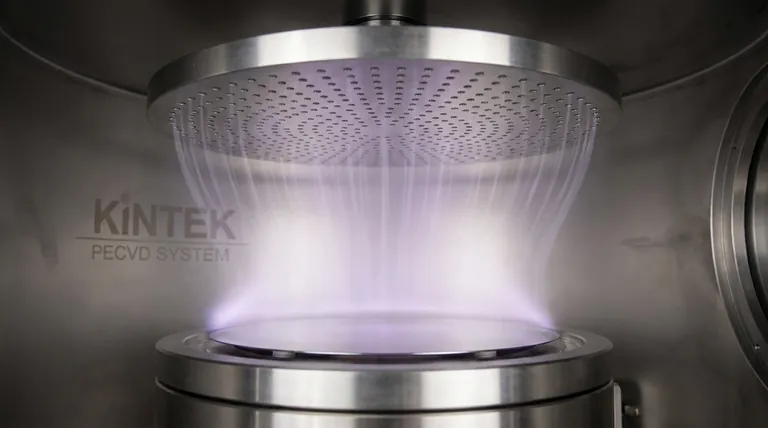

ガス供給の最も一般的な方法はシャワーヘッドです。何百、何千もの小さな精密に開けられた穴を持つ、アルミニウムなどで作られた大きくて平らな金属ディスクを想像してください。
このコンポーネントは真空チャンバー内に設置され、基板（コーティングされるウェーハまたはサンプル）と平行に、わずかな距離を置いて配置されます。
均一な分散の目的
シャワーヘッドの主な機能は、反応性ガスを基板の表面全体に均一で層流のフローで導入することです。
これがなければ、ガスは1箇所に集中し、ウェーハの片側がもう一方よりも厚い膜になってしまいます。これは半導体製造における重大な欠陥です。
シャワーヘッドの二重の役割
重要なことに、シャワーヘッドは単なる受動的なガスのノズルではありません。これにRF（高周波）電位が直接印加され、アクティブ電極になります。
このRFエネルギーが、穴を通過して流れる均一に分散されたガスを励起し、基板の真上にプラズマを生成します。このガス供給とプラズマ生成の統合は、最新のPECVDリアクター設計の特徴です。
なぜこの方法がPECVDにとって重要なのか
シャワーヘッドの二重機能こそが、従来のCVDのような純粋な熱的方法に対するPECVDプロセスの主要な利点を可能にしています。
低温でのガスの活性化
シャワーヘッドで生成されたプラズマ内の高エネルギー電子は、安定した原料ガス分子（例：シラン、SiH₄）を化学的に反応性の高いラジカルに分解するのに十分なエネルギーを持っています。
これらのラジカルは非常に反応性が高く、より冷たい基板表面上に容易に固体膜を形成します。このプラズマ駆動の活性化により、PECVDは同じ化学結合を切断するために高温（600～800℃）を必要とする熱CVDよりもはるかに低温（例：200～400℃）で動作できます。
膜組成の制御
堆積される膜の最終的な特性は、シャワーヘッドに供給されるガスの混合物によって決定されます。
異なる原料ガス（例：窒化ケイ素のためのシランとアンモニア、または二酸化ケイ素のためのシランと亜酸化窒素）の流量を精密に制御することにより、オペレーターは膜の化学量論と物理的特性を正確に制御できます。
トレードオフと考慮事項の理解
効果的である一方で、シャワーヘッドベースの供給システムには、管理しなければならない独自の運用上の課題が存在します。
目詰まりの課題
反応性ラジカルが存在する場所すべてで堆積が発生するため、チャンバーの内部表面、シャワーヘッド自体を含むにも薄い膜が堆積します。
時間の経過とともに、この蓄積がガスの小さな穴を目詰まりさせ、均一なガスフローを妨げ、膜の均一性を損なう可能性があります。これにより、定期的な、時には頻繁なチャンバー洗浄サイクルが必要になります。
プラズマ均一性の問題
シャワーヘッドはガスのフローの均一性を保証しますが、プラズマ密度の完全な均一性を保証するわけではありません。
チャンバーの形状、ガス圧力、RFエネルギーの定在波効果などの要因により、プラズマ自体に不均一性が生じる可能性があります。これにより、ウェーハ全体で膜の厚さや特性にわずかなばらつきが生じる可能性があり、これはリアクター設計者が継続的に最小化に取り組んでいる問題です。
システムの複雑さ
精密なガス流量制御、高真空システム、RF電力生成の組み合わせにより、PECVDシステムは一部の単純な堆積方法よりも著しく複雑で高価になります。この複雑さは、運用とメンテナンスに熟練した技術者を必要とします。
プロセスへの適用方法
お客様の特定の目標によって、ガス供給システムのどの側面に最も焦点を当てる必要があるかが決まります。
- もしあなたの主な焦点が最大限の膜均一性であれば： シャワーヘッドの設計とメンテナンスが最優先事項となり、それが清潔で損傷がないことを保証する必要があります。
- もしあなたの主な焦点が低温での堆積であれば： 鍵となるのは、シャワーヘッドがRF電極として機能することが、必要なプラズマを生成することによって低温プロセスを可能にしているという理解です。
- もしあなたの主な焦点が材料の多様性であれば： シャワーヘッドに供給されるマスフローコントローラーに集中すべきです。なぜなら、ガスの混合を精密に制御することが、二酸化ケイ素や窒化ケイ素などのさまざまな材料を堆積させることを可能にするからです。
最終的に、ガス供給システムを能動的かつ重要なコンポーネントとして認識することは、PECVDプロセスを習得し、一貫した高品質の結果を達成するための基本となります。
要約テーブル：
| 側面 | 主要な詳細 |
|---|---|
| 供給コンポーネント | シャワーヘッド（穴の開いたプレート） |
| 主な機能 | ガスの均一な分散とプラズマ生成 |
| 主な利点 | 低温動作、正確な膜制御 |
| 一般的な課題 | 目詰まり、プラズマの不均一性、システムの複雑さ |
| 用途 | 半導体製造、薄膜堆積 |
