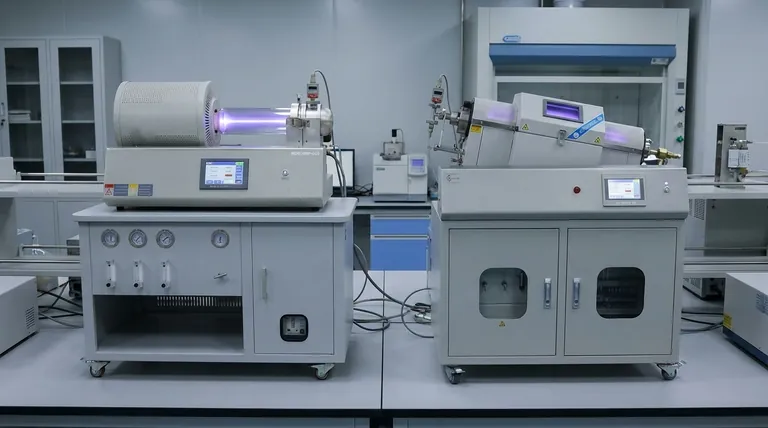

Pe-Cvd管状炉ではどのようなプラズマ源が使用されていますか？低温、高品質な成膜を実現

明確な答えは、PE-CVD管状炉が300W RF（高周波）プラズマ源を利用しているということです。このプラズマ源が化学気相成長プロセスの「プラズマ強化」の側面を可能にし、従来の方式よりも大幅に低い温度で材料を成膜するために必要なエネルギーを生成します。

具体的なハードウェアは300W RF源ですが、真の革新は、プラズマを使用して従来の化学気相成長（CVD）における高温の制約を克服することにあります。これにより、プロセス全体がより効率的で、費用対効果が高く、汎用性が向上します。

プラズマ強化プロセスの主な利点

プラズマ源の導入は、成膜プロセスを根本的に変え、古い技術に比べて明確な利点をもたらします。

劇的に低い動作温度

従来のCVDは熱エネルギーに依存しており、前駆体ガスを分解するためにしばしば800°Cを超える温度を必要とします。PECVDはプラズマを使用することで、同じ結果をはるかに低い温度、時には300°Cという低温で達成できます。

この低い温度閾値は、高温に耐えられないデリケートな基板に材料を成膜する上で極めて重要です。

触媒フリー成膜

多くの従来のCVDプロセスでは、材料の成長を促進するために金属触媒が必要とされます。これらの触媒は、最終製品に汚染をもたらす可能性があります。

PECVDの非常に反応性の高いプラズマ環境は、多くの場合触媒の必要性を排除し、より純粋で高品質な材料のその場での製造につながります。

スケーラビリティとコスト削減

加熱要件を減らすことによるエネルギー予算の削減は、運用コストの削減に直結します。

この効率性は、より広範囲の基板に成膜できる能力と相まって、PECVDを、2Dグラフェンや窒化ケイ素膜などの先進材料の大規模生産において、よりスケーラブルで経済的に実行可能なソリューションにします。

トレードオフを理解する

PECVDは非常に有利ですが、その特有の課題を認識することも重要です。

プロセスの複雑さ

プラズマ源を導入すると、RFパワー、圧力、ガス流量など、厳密に制御する必要がある変数が追加されます。これらのパラメータを最適化することは、単純な熱CVD設定よりも複雑になる可能性があります。

イオン衝撃の可能性

プラズマ内の高エネルギーイオンは、成膜中に基板表面を衝撃することがあります。これは膜の密度に有益な場合もありますが、適切に管理しないと、損傷を引き起こしたり、成膜層にストレスを導入したりする可能性もあります。

目標に合った適切な選択をする

適切な成膜方法を選択することは、材料と基板の要件に完全に依存します。

熱に敏感な基板への成膜が主な焦点である場合： PECVDは優れた選択肢であり、その低温プロセスは基板の損傷を防ぎます。
可能な限り最高の材料純度を達成することが主な焦点である場合： PECVDの触媒フリーの性質は、一般的な汚染源を排除することで大きな利点を提供します。
費用対効果の高い、スケーラブルな生産が主な焦点である場合： PECVDのエネルギー消費量の削減と運用効率は、産業用途にとってより経済的な選択肢となります。

最終的に、プラズマ源を活用することで、従来の熱方式では不可能な条件下で高品質の材料成膜を実現できます。

要約表：

側面	詳細
プラズマ源	300W RF（高周波）
主な利点	低温動作（300℃まで）
用途	熱に敏感な基板への成膜、触媒フリープロセス
メリット	コスト削減、スケーラビリティ、高い材料純度
