チューブ炉は、コンタクト転写法エピタキシープロセスにおける重要な熱反応器として機能します。 その主な機能は、精密な高温環境（通常180～220℃）を生成し、ペロブスカイト成分をドナー基板からアクセプター基板へ転送するために必要な熱エネルギーを提供することです。加熱に加えて、これらの敏感な材料の化学的劣化を防ぐために、同時に制御された窒素雰囲気を維持します。
チューブ炉は二重の目的を果たします。接触する基板間の材料転送を促進するために必要な正確な熱エネルギーを供給すると同時に、化学的純度を維持するためにプロセスを不活性環境で隔離します。
熱転送のメカニズム
成分移動の促進
このプロセスの中心的なメカニズムは、ドナー基板とアクセプター基板を直接物理的に接触させることです。チューブ炉は、この材料の「スタック」を加熱する役割を担います。
炉が目標範囲である180～220℃に達すると、熱エネルギーがペロブスカイト成分を活性化させます。この活性化エネルギーにより、材料はドナー源からターゲットとなるアクセプター表面へ物理的に転送されます。
精密な温度制御
このプロセスでの成功は、特定の温度範囲を維持することにかかっています。チューブ炉は、温度を安定して保持するために必要な安定性を提供します。
温度が180℃を下回ると、転送エネルギーが完全なコーティングには不十分になる可能性があります。220℃を超えると、基板を損傷したり、材料を分解したりするリスクがあります。
環境保護と純度
酸化の防止
ペロブスカイト材料は、通常の空気中で熱にさらされると化学的に壊れやすいです。特に酸化に弱く、それが電子特性を損ないます。
チューブ炉は、制御されたガス環境を可能にすることでこれを軽減します。この設計により、加熱サイクル中に連続的な窒素の流れを導入できます。
材料の完全性の維持
窒素で酸素を置換することにより、炉は不活性な処理ゾーンを作成します。これにより、ペロブスカイトが加熱されて転送される際に、大気と反応しないことが保証されます。
この保護ステップは、最終的に転送された層が、劣化なしに意図した構造を維持することを保証するために不可欠です。
トレードオフの理解
熱均一性の課題
チューブ炉は優れた温度制御を提供しますが、チューブの端付近で熱勾配が生じる可能性があります。
基板スタックが中心の「ホットゾーン」の奥深くに配置されていない場合、サンプルサイトでの実際の温度は設定値と異なる可能性があります。これにより、材料の転送が部分的または不均一になる可能性があります。
雰囲気の完全性リスク
炉の保護機能は、シール品質とガス純度に完全に依存します。
窒素ラインやチューブフランジのわずかな漏れでも、これらの高温でペロブスカイトを劣化させるのに十分な酸素を導入する可能性があります。「不活性」環境が実際に不活性であることを保証するには、ガスの流れを常に監視する必要があります。
CTEセットアップの最適化
コンタクト転写法エピタキシーの成功を確実にするために、特定の処理目標に合わせて機器の使用を調整してください。
- 転送の完全性が主な焦点である場合： ホットゾーンの正確な中心を特定するように炉を校正し、基板が移動に必要な180～220℃に完全に達するようにします。
- 材料の純度が主な焦点である場合： 加熱ランプを開始する前に、チューブを窒素で十分にパージして、酸化を引き起こす可能性のある残留酸素をすべて除去します。
チューブ炉の熱および雰囲気パラメータをマスターすることは、高品質のペロブスカイト転送を達成するための最も重要な要因です。
概要表：
| 特徴 | コンタクト転写法エピタキシー（CTE）における機能 |
|---|---|
| 温度範囲 | 180℃～220℃で動作し、成分を活性化させます |
| 雰囲気制御 | 酸化を防ぐために窒素リッチな不活性環境を提供します |
| 熱エネルギー | ドナーからアクセプターへの移動のための活性化エネルギーを提供します |
| 重要な利点 | ペロブスカイトの化学的純度と構造的完全性を保証します |
| 主な制約 | 熱均一性のために正確な「ホットゾーン」配置が必要です |
KINTEK Precisionでエピタキシー収率を最大化
熱勾配や雰囲気漏れがペロブスカイト研究を損なうことを許さないでください。KINTEKは、高度な材料科学の厳しい要求に対応するように設計された、業界をリードするチューブ、マッフル、ロータリー、真空炉を提供しています。専門的な研究開発と製造に裏打ちされた当社のシステムは、コンタクト転写法エピタキシーの成功に必要な精密な温度制御とガス密閉性を提供します。
標準的なセットアップが必要な場合でも、独自のラボ仕様に合わせてカスタマイズされたカスタマイズ可能なソリューションが必要な場合でも、KINTEKは一貫した結果を達成するために必要な信頼性を提供します。
熱処理を向上させる準備はできましたか？ 専門家と話すには、今すぐお問い合わせください。

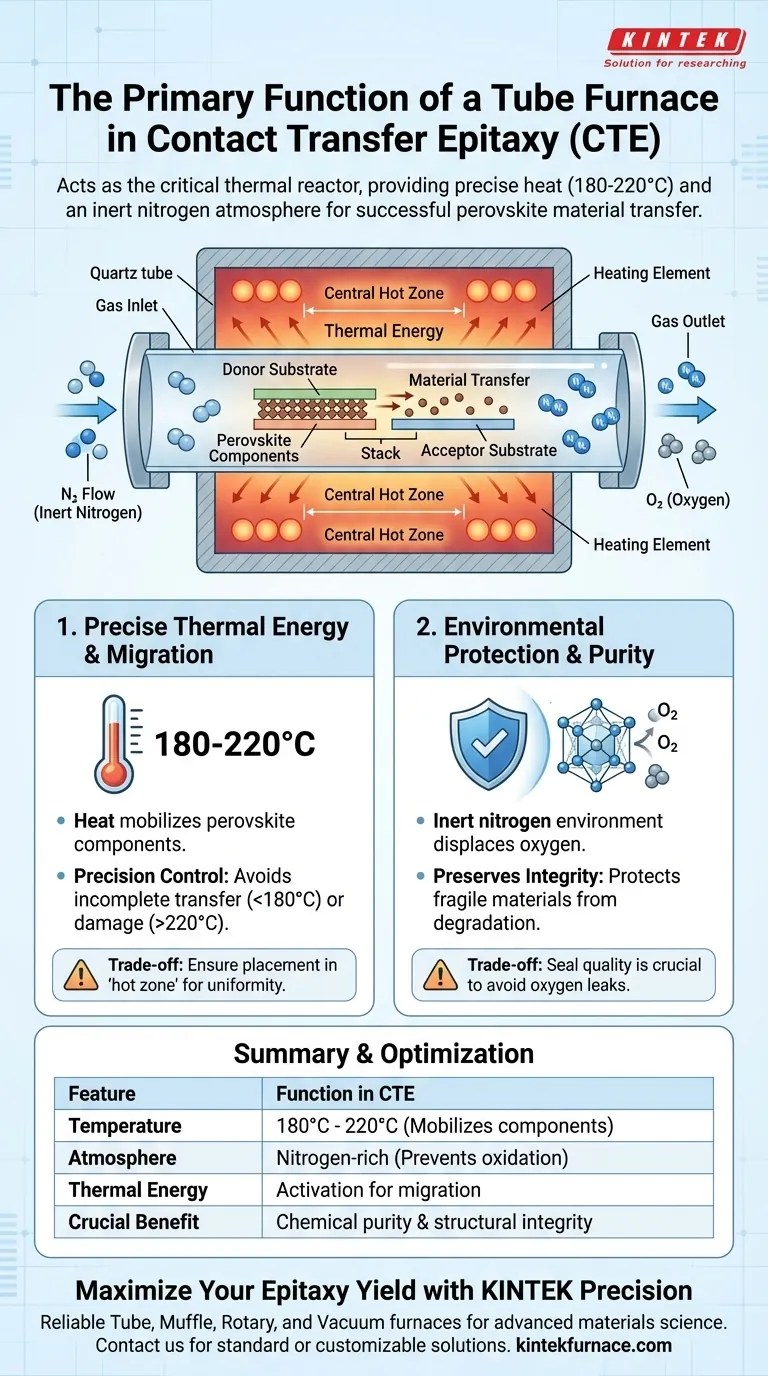

ビジュアルガイド
参考文献
- Hongyu Sun, Erik C. Garnett. Contact Transfer Epitaxy of Halide Perovskites. DOI: 10.1002/adma.202308892
