ドライブインプロセスは、熱再分布技術であり、シリコンウェーハから外部ドーパント源が除去された後に行われます。純粋な窒素雰囲気下でウェーハを高温（通常約1100℃）にさらすことにより、以前に導入されたドーパント原子が酸化層を形成することなくシリコン基板の奥深くまで拡散するように強制されます。
その中核となるメカニズムは、浅く高濃度の表面層を、窒素を使用して熱サイクル中にシリコンの酸化を防ぐことにより、厳密に制御されたガウス分布に従う深いプロファイルに変換することに依存しています。
再分布のメカニズム
外部ソースの除去
ドライブインが始まる前に、前のステップ（プリデポジション）で使用されたドーパント原子の外部供給が除去されます。
これにより、「限定ソース」拡散シナリオが作成されます。シリコン中のドーパントの総量は一定のままです。原子は単に再配置されるだけです。
高温移動
チューブ炉は、1100℃などの高温に加熱されます。
この熱エネルギーレベルで、ドーパント原子は結晶格子を移動するために必要な運動エネルギーを獲得します。それらは自然に高濃度領域（表面）から低濃度領域（ウェーハの奥深く）へと移動します。
窒素環境の役割
過度の酸化の防止
主要な参照情報によると、ウェーハ表面での二酸化ケイ素（$\text{SiO}_2$）の形成を防ぐためには、純粋な窒素雰囲気が不可欠です。
これらの温度で酸素が存在すると、シリコンを消費して酸化膜が成長します。これにより、界面が変化し、表面近くのドーパント分布が乱れる可能性があります。
保護雰囲気の作成
窒素は、熱処理中に金属を保護するためにアルゴンなどのガスが使用されるのと同様に、不活性ブランケットとして機能します。
これにより、内部の物理的変化（拡散）が発生している間、シリコン表面の化学組成が安定した状態に保たれます。
分布の物理学
ガウス分布の法則
ドーパントソースは、すでにウェーハ内にあるものに限定されているため、結果として得られる濃度プロファイルはガウス分布の法則に従います。
この数学的モデルは、ドライブイン時間が増加するにつれて、表面濃度が減少し、接合深さが増加することを規定しています。
プロファイルの平坦化
初期のプリデポジション中に作成された急激な濃度勾配が平滑化されます。
これにより、ドーピング領域と基板間の遷移がより広く、より緩やかになり、多くの半導体デバイスの電気的特性に不可欠です。
トレードオフの理解
温度感度
このプロセスは温度変動に非常に敏感です。1100℃付近のわずかな変動でも、最終的な接合の深さを大幅に変更する可能性があり、正確な炉制御が必要です。
拡散の広がり
ドライブインはドーパントを深く押し込みますが、横方向にも広げます。
正しく計算されない場合、この横方向拡散はデバイスの効果的なチャネル長を短縮したり、近接したコンポーネント間の短絡を引き起こしたりする可能性があります。
目標に合わせた適切な選択
ドライブインプロセスを最適化するには、パラメータを特定のデバイス要件に合わせて調整してください。
- 接合深さを増やすことが主な焦点の場合：ドライブインステップの温度または時間を増やして、ガウスプロファイルが基板により深く広がるようにします。
- 表面濃度を下げることを主な焦点とする場合：固定数のドーパント原子がより大きな体積に広がるようにドライブイン時間を延長し、表面の濃度を自然に希釈します。
熱エネルギーと保護的な窒素雰囲気のバランスをとることで、半導体の電気的特性の正確で汚染のない変更を保証します。
概要表：
| 特徴 | ドライブインプロセス仕様 |
|---|---|
| コアメカニズム | 限定ソース熱拡散 |
| 雰囲気 | 純粋な窒素（$N_2$）、$SiO_2$形成防止のため |
| 温度 | 通常約1100℃ |
| プロファイルタイプ | ガウス分布（平坦化された勾配） |
| 結果 | 接合深さの増加と表面濃度の減少 |
KINTEKで半導体精度を向上させましょう
正確なドライブインプロセスには、絶対的な熱安定性と雰囲気の純粋さが求められます。専門的なR&Dと製造に裏打ちされたKINTEKは、重要な半導体ワークフローに特化して設計された高性能のチューブ、マッフル、真空、CVDシステムを提供しています。標準構成または、独自のドーパントプロファイルに対応する完全にカスタマイズ可能な高温炉が必要な場合でも、当社の機器はラボに必要な均一な熱と不活性シールドを保証します。
薄膜および拡散結果の最適化の準備はできましたか？今すぐKINTEKにお問い合わせください。コンサルテーションを行います！

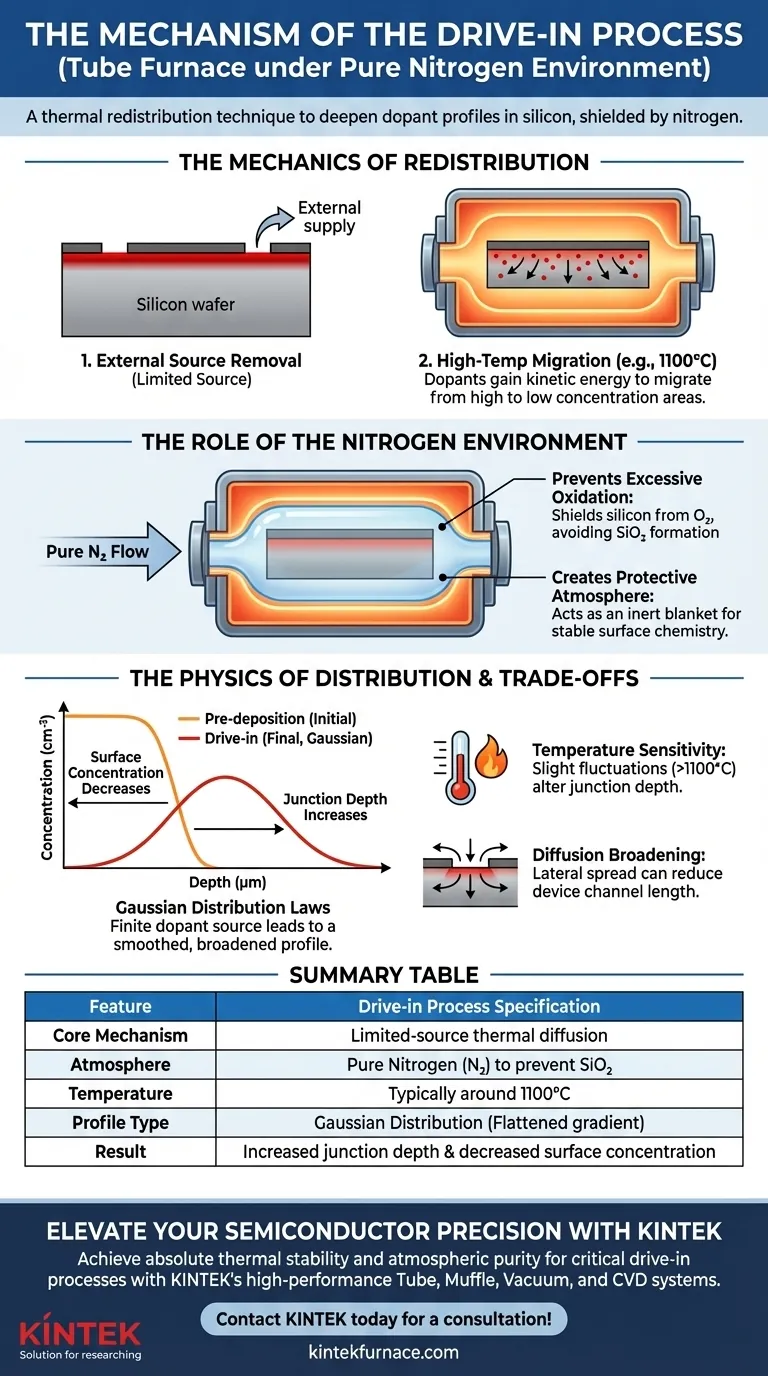

ビジュアルガイド
