Cvdチューブ炉焼結はどのようにしてグラフェンの成長を促進するのか？優れた結晶性と高い電子移動度を実現する

要するに、化学気相成長（CVD）チューブ炉内での焼結は、堆積した炭素原子を高品質のグラフェン膜に変換する重要な高温ステップです。このプロセスでは、熱エネルギーを利用して原子をより完全な結晶構造に再配置し、欠陥を除去して材料の電気的特性を向上させます。

CVD炉とそれに続く焼結の真の機能は、まず炭素の精密な堆積のため、次に得られた膜をほぼ完全な原子シートに「修復」するための熱的精製のために、高度に制御された環境を提供することです。

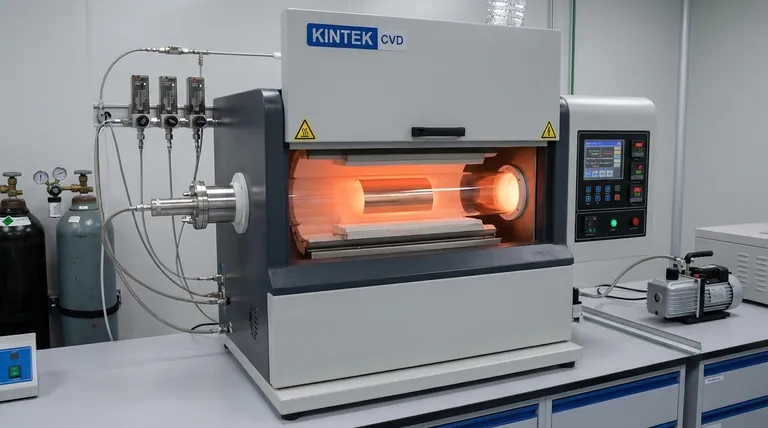

CVD炉環境の役割

焼結を理解するためには、まずCVD炉が作り出す環境を理解する必要があります。これは原子レベルでの極端な精度のために設計されたシステムです。

汚染のない雰囲気

プロセスは、真空を作り出すか、炉管を特定の制御されたガス混合物で満たすことから始まります。これにより不純物が除去され、グラフェン格子に欠陥を導入する可能性のある望ましくない副反応を防ぎます。

触媒基板

CVDによるグラフェン成長は通常、触媒金属基板、最も一般的には銅（Cu）またはニッケル（Ni）上で行われます。この基板は、気相中の炭素原子が集積する表面として機能します。

精密なガス制御

炉は前駆体ガスの精密な制御を可能にします。メタン（CH₄）は炭素源として一般的に使用され、水素（H₂）は基板の準備と炭素の均一な堆積を助けるために使用されます。

焼結がグラフェンをどのように変換するか

焼結は、炭素の初期堆積に続く高温アニーリング段階です。ここで材料が根本的に精製されます。

結晶性の向上

焼結プロセスの高温は、堆積した炭素原子に熱エネルギーを供給します。このエネルギーにより、それらは移動し、無秩序な状態からグラフェンの特徴である**安定した六方格子**へと再配列することができ、結晶性が大幅に向上します。

欠陥と粒界の除去

初期の成長中に、不完全性や異なる結晶ドメイン間の境界が形成されることがあります。焼結は、これらの**構造欠陥を「修復」**し、小さなドメインをより大きく、より均一な単結晶シートに融合するのに役立ちます。

結果：高移動度フィルム

結晶性の向上と欠陥の減少の直接的な結果は、電子移動度の劇的な増加です。電子は、グラフェンシートを横切ってはるかに少ない散乱で移動できるため、材料は**高性能エレクトロニクス**や透明導電電極に最適です。

トレードオフとニュアンスの理解

高品質のグラフェンを実現することは自動ではありません。それは重要なプロセスパラメータをナビゲートし、固有の課題を理解することを必要とします。

メタンと水素の比率

メタンと水素のバランスは繊細です。水素は成長のための表面準備を助けますが、**水素が多すぎるとエッチング剤として作用し**、作成しようとしているグラフェン構造を腐食・損傷させる可能性があります。

基板転写の問題

ほとんどの電子用途では、金属箔上に成長させたグラフェンを誘電体基板上に転写する必要があります。この転写プロセスは、**しわ、破れ、汚染**の主な発生源であり、合成中に得られた品質を無効にする可能性があります。

転写フリーの代替案

この問題を回避するために、**ガス状触媒支援CVD**などの方法が開発されています。これらは、損傷を伴う転写ステップを完全に排除するために、誘電体基板上に直接高品質のグラフェンを成長させることを目指しています。

目的に合った選択をする

CVDおよび焼結プロセスの特定のパラメータは、目的とする最終製品に完全に依存します。

もしあなたの主な焦点が高性能エレクトロニクスであれば： 結晶性を最大化し、可能な限り高い電子移動度を達成するために、遅く制御された焼結プロセスを優先してください。
もしあなたの主な焦点が透明導電膜であれば： 大面積全体にわたる均一な導電性と透明性を確保するために、大きな単結晶ドメインを促進する条件に焦点を当ててください。
もしあなたの主な焦点が直接的なデバイス統合であれば： 合成後のハンドリングによって導入される欠陥と汚染を避けるために、転写フリーの成長方法を調査してください。

結局のところ、炉環境を習得することは、グラフェン膜の最終的な品質と特性を直接制御することを可能にします。

要約表：

側面	主な詳細
プロセス	原子再配置のためのCVD炉内での高温アニーリング
主な利点	結晶性の向上、欠陥の除去、電子移動度の増加
一般的な基板	銅（Cu）、ニッケル（Ni）
使用されるガス	メタン（CH₄）、水素（H₂)
用途	高性能エレクトロニクス、透明導電膜
