3連管拡散炉における熱酸化膜の品質は、酸素ガス流量の精密な同期と高精度の温度制御によって確保されます。厳密な定温ゾーン（通常は約921℃）を維持することにより、ウェーハ性能に不可欠な、高密度で均一な厚さの二酸化ケイ素（SiO2）層が成長します。
コアインサイト：この炉の主な価値は、単なる加熱ではなく、化学的な「パッシベーション」にあります。均一な酸化膜バリアを作成することで、炉は表面欠陥を効果的に中和し、電子損失を防ぎ、開放電圧（Voc）を直接向上させます。
層の均一性の実現
定温ゾーン
炉は、シリコンウェーハのすべての部分が同一の熱条件にさらされることを保証するために、拡張された定温ゾーンに依存しています。
921℃のベンチマークのような高温で動作することにより、安定した酸化膜成長に理想的な環境が作成されます。
ガス流量の制御
均一性は、チューブへの酸素ガス流量の厳密な制御によってさらに保証されます。
この制御により、ウェーハ表面全体で反応物濃度が一貫し、二酸化ケイ素層の厚さのばらつきを防ぎます。
パッシベーションの物理学
「ダングリングボンド」の修正
生のシリコン表面には、「ダングリングボンド」として知られる原子欠陥があり、これは本質的に化学結合が切断されたものです。
熱酸化プロセスは、成長したSiO2層を使用してこれらの欠陥と化学的に結合します。このプロセスはパッシベーションとして知られています。
表面再結合の低減
ダングリングボンドが放置されると、電荷キャリアのトラップとして機能し、高い「表面再結合率」につながります。
表面をパッシベートすることにより、炉はこの再結合率を劇的に低下させ、生成された電子が失われるのではなく収集されることを保証します。
電圧（Voc）への影響
再結合率低下の直接の結果は、開放電圧（Voc）の増加です。
この指標はデバイス全体の効率に不可欠であり、熱酸化膜の品質が最終的なバッテリ性能を決定する要因となります。
プロセス感度の理解
熱勾配のリスク
パッシベーション層の効果は、定温ゾーンの安定性に完全に依存します。
「定温」ゾーン内の変動または勾配は、酸化膜の厚さの不均一につながり、層の密度と保護特性を損ないます。
純度と汚染
拡散プロセスでは意図的に酸素が導入されますが、環境は望ましくない汚染物質から解放されている必要があります。
他の文脈で真空炉が腐食や不純物の防止に使用されるのと同様に、拡散炉はSiO2層が純粋で構造的に健全であることを保証するためにクリーンな環境を維持する必要があります。
デバイス性能の最適化
3連管拡散炉の利点を最大化するには、運用上の焦点を特定の効率目標に合わせる必要があります。
- 電気効率（Voc）が主な焦点の場合：ダングリングボンドの最大中和を保証するために、SiO2層の密度を優先してください。
- 製造の一貫性が主な焦点の場合：すべてのウェーハにわたって均一な厚さを保証するために、定温ゾーンの長さと安定性を調整することに焦点を当ててください。
最終的に、3連管拡散炉は、繊細な表面化学反応を制御可能で再現可能な工業プロセスに変えることにより、生のシリコンを高効率コンポーネントに変換します。
概要表：
| 主要機能 | 機能メカニズム | ウェーハ品質への影響 |
|---|---|---|
| 921℃定温ゾーン | チューブ全体で同一の熱条件を維持 | 均一な酸化膜の厚さと密度を保証 |
| 酸素流量制御 | 成長中の反応物濃度を調整 | 厚さのばらつきや層欠陥を防ぐ |
| 化学パッシベーション | シリコン表面のダングリングボンドを結合 | 表面再結合を低減し、Vocを増加させる |
| 雰囲気純度 | クリーンで制御された環境を維持 | 不純物がSiO2構造を損なうのを防ぐ |
KINTEKで半導体効率を向上させましょう
KINTEKの高度な熱ソリューションで、デバイス性能と開放電圧（Voc）を最大化しましょう。専門的な研究開発と精密製造に裏打ちされたKINTEKは、高性能のチューブ、マッフル、ロータリー、真空、CVDシステムを提供しており、これらはすべてお客様の特定の実験室または産業用高温ニーズに合わせてカスタマイズ可能です。パッシベーションのための絶対的な温度安定性が必要な場合でも、材料研究のための高純度環境が必要な場合でも、当社の炉はお客様のプロセスが必要とする一貫性を提供します。
熱酸化プロセスを最適化する準備はできましたか？カスタム炉のニーズについてご相談ください。今すぐお問い合わせください！

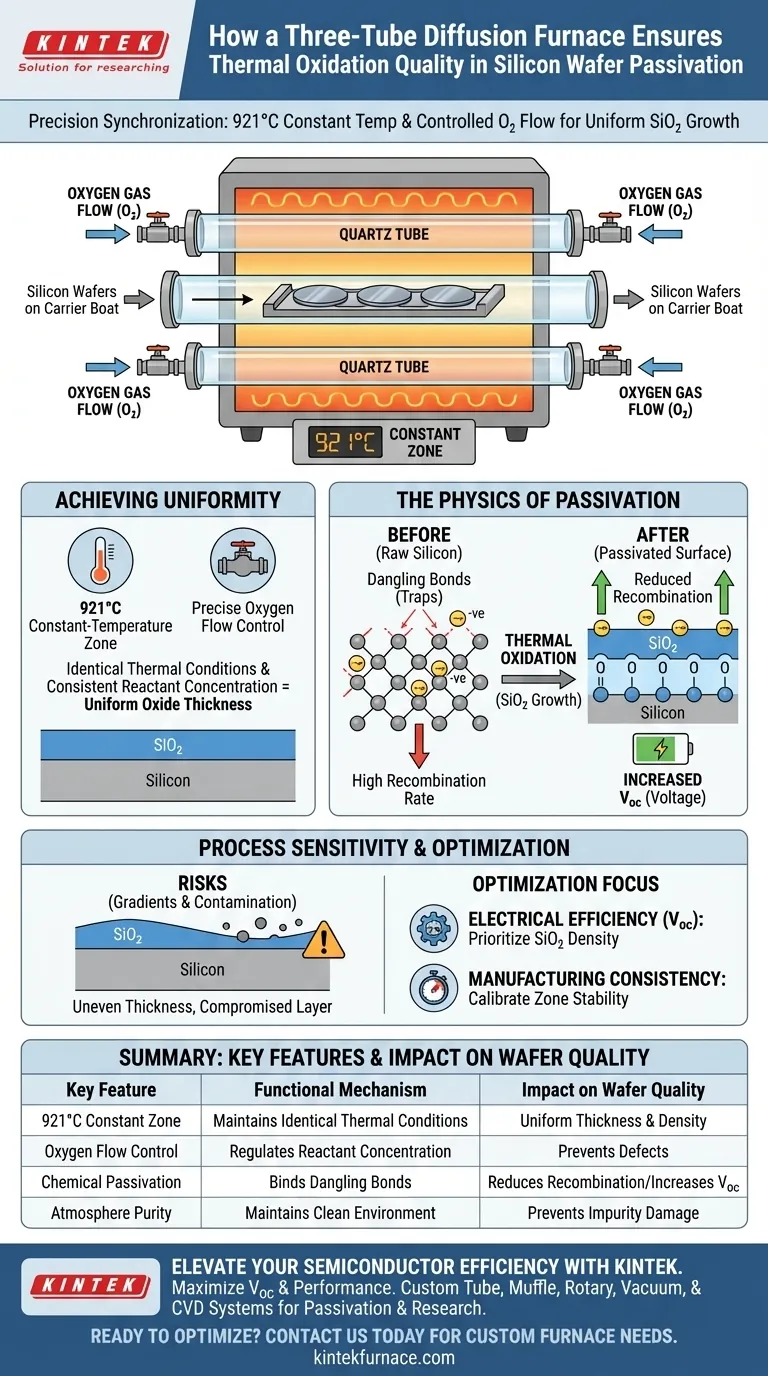

ビジュアルガイド
