窒化ガリウム（GaN）結晶構造の物理的特性は、成長装置内の温度、圧力、不純物元素の導入という3つの特定のパラメータを調整することで直接操作できます。これらの変数を微調整することにより、エンジニアは材料の格子パラメータを変更し、欠陥密度を制御して、特定の性能要件に合わせて結晶を効果的にカスタマイズできます。
成長環境を精密に制御することで、GaNの標準的なウルツ鉱構造を、さまざまな産業ニーズに合わせて設計できます。格子寸法と欠陥率に対するこの制御は、GaNがオプトエレクトロニクスディスプレイから高周波無線周波数（RF）デバイスまで、さまざまなアプリケーションで利用できる鍵となります。
成長制御の主要なレバー
温度と圧力の調整
GaNの特性を調整する主な方法は、成膜装置内の熱力学的環境を精密に制御することです。
温度と圧力は、成長プロセス中の基本的な「ノブ」として機能します。これらの設定は、原子が結晶格子にどのように配置されるかを決定し、最終的な材料全体の安定性と品質に影響を与えます。
格子パラメータの変更
GaNの内部構造は、通常ウルツ鉱構造です。
成長条件を変更することで、格子パラメータ、つまりこの構造内の原子の配置と間隔を調整できます。この調整は、デバイススタック内の他の基板または層との材料の統合を確実にするために重要です。
欠陥密度の管理
結晶成長プロセスは完全に均一ではありません。欠陥として知られる不規則性は避けられません。
しかし、これらの欠陥の密度はランダムではありません。それは選択された装置パラメータの直接の結果です。成長環境に対するより厳密な制御により、これらの不完全性を最小限に抑えることができます。これは、高信頼性アプリケーションに不可欠です。
不純物による化学的調整
特定の元素の導入
単純な熱力学的制御を超えて、GaNの物理的特性は、成長中に特定の不純物元素を導入することによって調整されます。
このプロセスは意図的です。結晶マトリックスに異種原子を添加することで、構造的完全性を破壊することなく材料の電子的挙動を変更します。
特定のアプリケーションへの適合
物理的（温度/圧力）および化学的（不純物）調整の組み合わせが、材料の最終用途を定義します。
たとえば、オプトエレクトロニクスディスプレイ用に成長されたGaN結晶は、高周波RFデバイス用に成長されたものとは異なるレシピを必要とします。装置パラメータは、原材料とこれらの特殊な機能との間の架け橋となります。
トレードオフの理解
精度のバランス
理想的な格子構造を実現するには、多くの場合、繊細なバランスが必要です。
格子間隔のような1つの特性を修正するためにパラメータを積極的に変更すると、欠陥密度のような別の特性に意図せず影響を与える可能性があります。
複雑さとパフォーマンス
高性能デバイスは、一般的に低い欠陥密度と正確な格子整合を必要とします。
このレベルの精度を達成するには、通常、装置に対するより厳格な制御が必要であり、製造プロセスの複雑さが増す可能性があります。
目標に合わせた適切な選択
特定のプロジェクトに合わせて窒化ガリウムを最適化するには、装置の設定とパフォーマンス目標を一致させる必要があります。
- オプトエレクトロニクス（ディスプレイ）が主な焦点の場合：光放出を効率化するために格子構造を調整する成長パラメータと不純物プロファイルを優先します。
- 高周波RFデバイスが主な焦点の場合：信号の明瞭さと信頼性を確保するために、欠陥密度を最小限に抑える環境制御（温度と圧力）に焦点を当てます。
GaN製造の成功は、温度、圧力、不純物を単なる設定としてではなく、ウルツ鉱構造を原子レベルで設計するためのツールとして見なすことに依存しています。
概要表：
| パラメータ | GaNへの主な影響 | 実用的な応用 |
|---|---|---|
| 温度 | 原子配置と格子安定性 | 高性能デバイスの結晶品質の向上 |
| 圧力 | 熱力学的成長環境 | 成膜速度と材料均一性の制御 |
| 不純物元素 | 電子的挙動の変更 | オプトエレクトロニクス対RFエレクトロニクス向けの結晶の調整 |
| 環境制御 | 欠陥密度の低減 | 高周波信号の明瞭性に対する信頼性の向上 |
精度は、高性能半導体製造の基盤です。専門的なR&Dと製造に裏打ちされたKINTEKは、マッフル、チューブ、ロータリー、真空、CVDシステムを含む特殊な高温システムを提供しており、これらはすべて、お客様固有の窒化ガリウム（GaN）成長ニーズを満たすために完全にカスタマイズ可能です。RFデバイスでの欠陥密度の最小化を目指す場合でも、オプトエレクトロニクスでの格子構造の最適化を目指す場合でも、当社の機器は成功に必要な正確な温度と圧力制御を提供します。カスタムファーネスの要件についてKINTEKまで今すぐお問い合わせください！

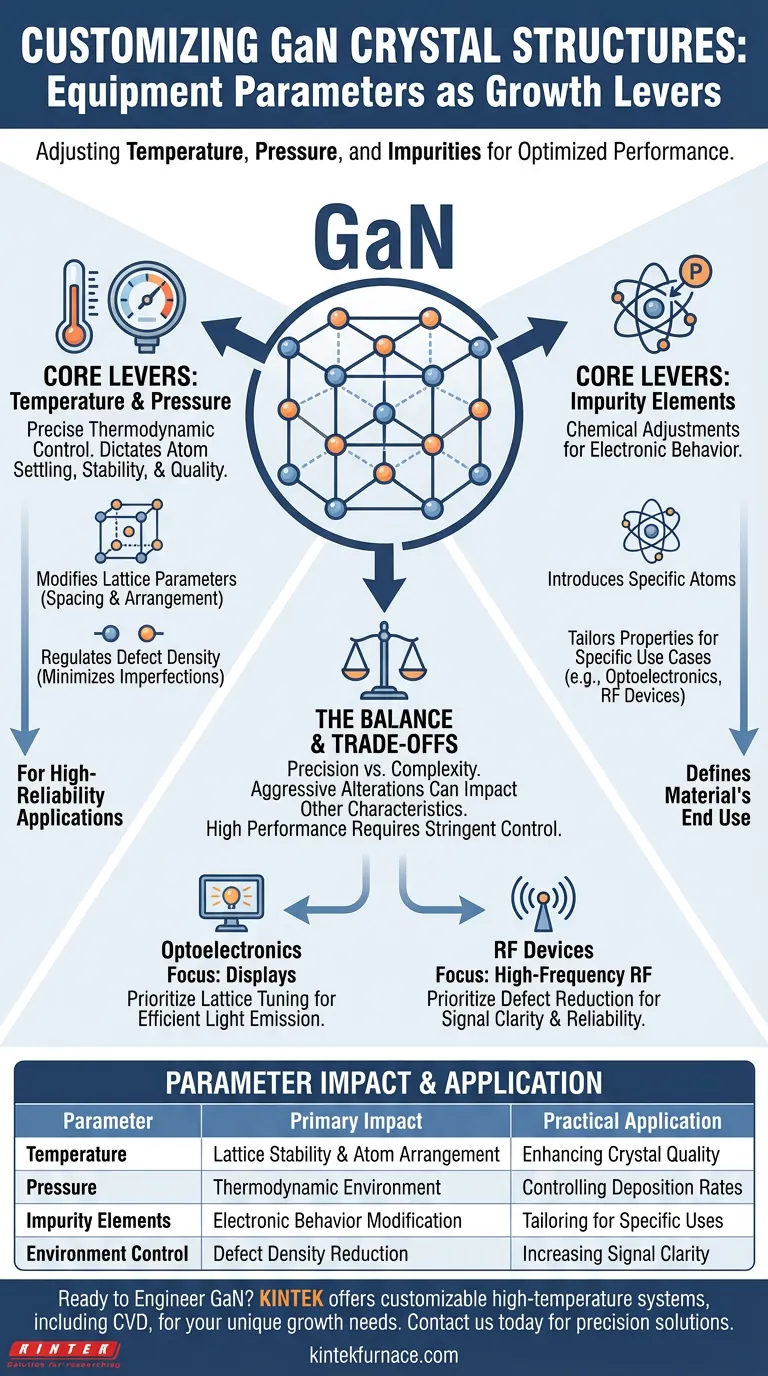

ビジュアルガイド
