高真空管状炉は、破壊的な汚染物質（酸素や水分など）を除去する超低圧環境（10⁻⁴ Torr未満）を作り出すため不可欠です。 1000℃に達するアニーリング温度では、この環境は単層遷移金属ジカルコゲナイド（TMD）が酸化したり物理的に分解したりするのを防ぎ、プロセスが結晶欠陥の修復とドーピング状態の調整にのみ集中できるようにします。
コアの要点 単層TMDの高温アニーリングには、繊細なバランスが必要です。格子欠陥の修復には高温が必要ですが、酸素が存在する場合、その同じ高温が材料の急速な破壊を引き起こします。高真空管状炉は、熱エネルギーと化学反応性を切り離すことでこの問題を解決し、酸化分解なしでの構造修復を可能にします。
真空環境の重要な役割
酸化分解の防止
WSe2などの単層TMDは原子レベルで薄いです。これにより、特に高温では環境に対して非常に敏感になります。
高真空がない場合、熱を加えると残留酸素が材料を攻撃する反応環境が生まれます。
これは酸化分解につながります。これは、アニーリングの利点が発生する前に、材料が本質的に燃え尽きたり化学的に劣化したりするプロセスです。
残留汚染物質の除去
標準的な炉環境には、不純物として作用する水分や微量ガスが含まれています。
高真空システムは、内部圧力を10⁻⁴ Torr未満に低下させます。
このしきい値は、これらの汚染物質を効果的に除去し、加熱サイクル全体でチャンバーが不活性であることを保証するため、重要です。
管状炉設計が必要な理由
正確な熱均一性
真空は化学反応を防ぎますが、管状炉設計は均一な加熱を通じて物理構造を保護します。
管状炉は高度に制御された熱環境を提供し、不均一な処理や局所的な熱応力を引き起こす可能性のあるホットスポットを排除します。
この一貫性は、基板全体にわたる繊細な単層膜の構造的完全性を維持するために不可欠です。
格子再配列の促進
このアニーリングプロセスの究極の目標は、TMDの結晶品質を向上させることです。
クリーンな環境で安定した高温（1000℃まで）を維持することにより、材料は格子再配列を起こします。
このプロセスは結晶欠陥を修復し、ドーピング状態を最適化し、結果として優れた電子的および光学的特性を持つ高品質のバルク材料が得られます。
トレードオフの理解
真空度 vs. 材料安定性
「低圧」で十分だと仮定するのはよくある間違いです。しかし、十分に深く（つまり、10⁻⁴ Torrより高い）ない真空は、ピーク温度で単層を劣化させるのに十分な酸素を含んでいる可能性があります。
加熱 vs. 冷却速度
目標温度に到達することは、戦いの半分にすぎません。固相合成の原則で述べたように、冷却速度も同様に重要です。
急速な冷却は格子に欠陥を「凍結」させ、アニーリングの利点を無効にする可能性があります。
結晶性が高くなるように、格子が最低エネルギー状態に落ち着くように、制御された遅い冷却プロセスがしばしば必要です。
目標に合った選択をする
カプセル化された単層TMDの品質を最大化するには、特定の目的に合わせて装置の使用を調整する必要があります。
- 主な焦点が欠陥修復の場合：格子が1000℃で再配列される間に酸化を防ぐために、真空システムが10⁻⁴ Torr未満の圧力を確実に維持できることを確認してください。
- 主な焦点が材料均一性の場合：サンプル全体が全く同じ熱履歴を経験するように、長い定温ゾーンを持つ管状炉を優先してください。
- 主な焦点がドーピング制御の場合：真空環境を利用して材料を環境不純物から隔離し、材料固有のドーピング状態を正確に調整できるようにします。
高温TMDアニーリングの成功は、酸素の厳密な排除と正確な熱管理にかかっています。
概要表：
| 特徴 | TMDの要件 | 材料品質への影響 |
|---|---|---|
| 真空度 | < 10⁻⁴ Torr | 酸化分解および化学的劣化を防ぐ |
| 温度 | 最大1000℃ | 格子再配列および欠陥修復のためのエネルギーを提供する |
| 熱設計 | 均一な管状加熱 | ホットスポットを排除し、構造的完全性を確保する |
| ガス環境 | 超高純度/不活性 | ドーピングを最適化するために水分と汚染物質を除去する |
| 冷却制御 | 遅い/制御された | 欠陥が結晶格子に「凍結」するのを防ぐ |
KINTEKで材料研究をレベルアップ
精密に設計された熱ソリューションでTMDの可能性を最大限に引き出します。専門的な研究開発と製造に裏打ちされたKINTEKは、高性能のマッフル、管状、ロータリー、真空、CVDシステムを提供しており、すべてお客様固有のラボ要件に合わせて完全にカスタマイズ可能です。欠陥修復、材料均一性、またはドーピング制御に焦点を当てているかどうかにかかわらず、当社のシステムは成功に必要な超低圧と熱安定性を提供します。カスタム炉ソリューションを見つけるために、今すぐお問い合わせください！

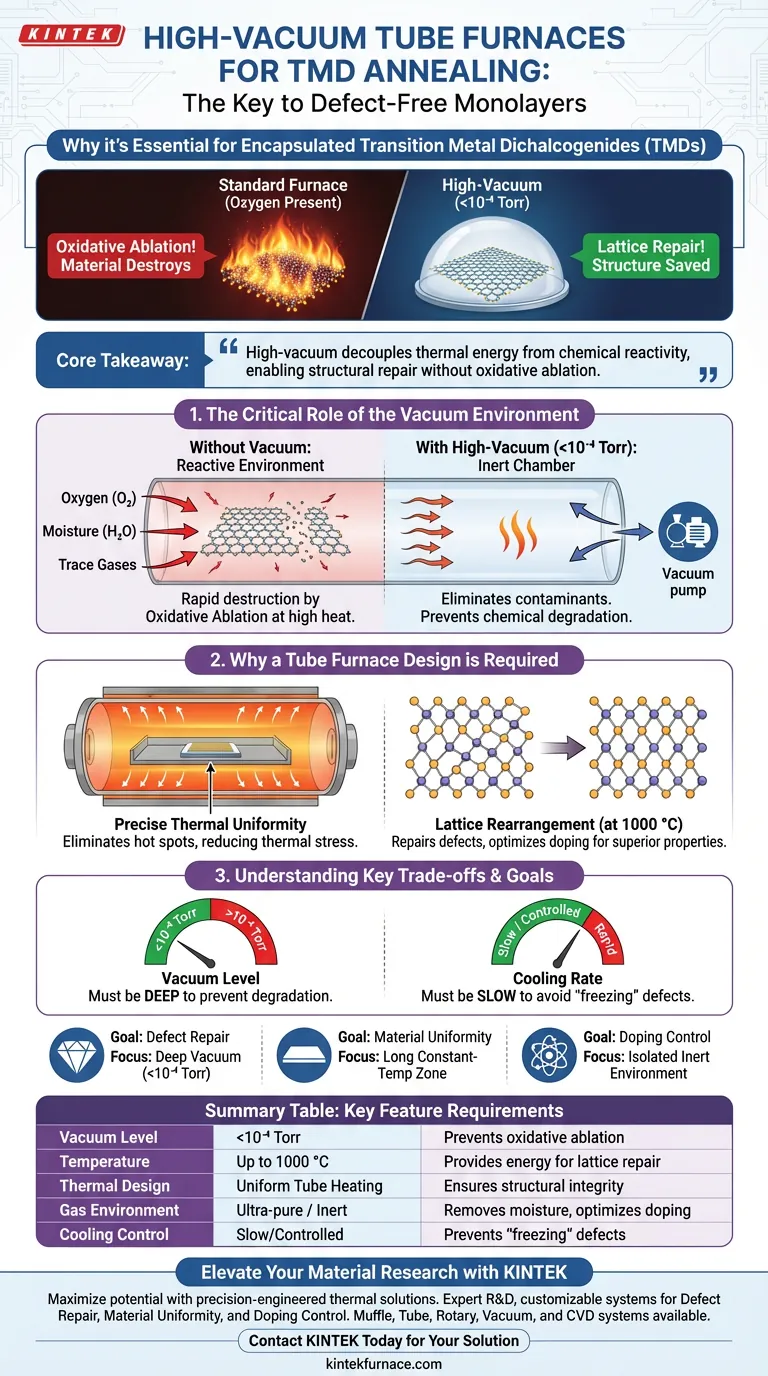

ビジュアルガイド
参考文献
- Huije Ryu, Gwan‐Hyoung Lee. Optical grade transformation of monolayer transition metal dichalcogenides <i>via</i> encapsulation annealing. DOI: 10.1039/d3nr06641j
