Pecvdではどのような材料をコーティングとして使用できますか？研究室向けの多用途薄膜ソリューションを探る

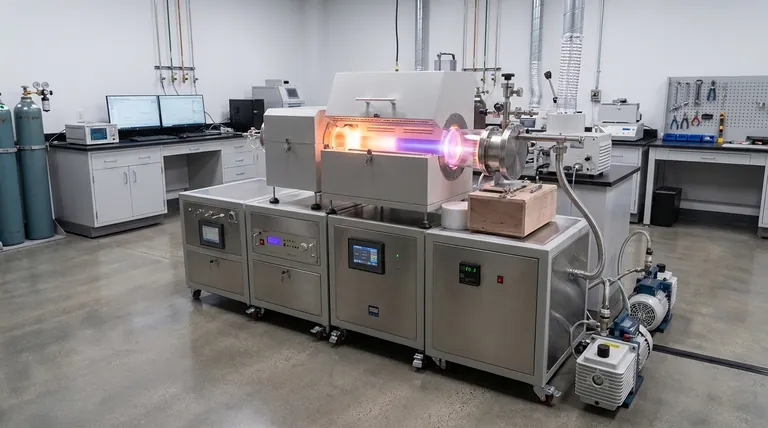

プラズマ強化化学気相成長法（PECVD）はその核となる部分で非常に多用途であり、幅広い薄膜材料を成膜できます。これには、二酸化ケイ素や窒化ケイ素のような無機化合物、ダイヤモンドライクカーボンのような硬質保護コーティング、機能性ポリマー、さらには一部の金属も含まれます。この柔軟性により、PECVDはマイクロエレクトロニクスから医療機器に至るまで、様々な分野で基盤となる技術となっています。

PECVDの真の利点は、成膜できる材料の多様性だけでなく、それを低温で行えることです。化学反応を促進するために高温ではなくプラズマを使用することで、PECVDは、従来の成膜方法の熱に耐えられないプラスチックやポリマーなどの基板上に高性能コーティングを作成することを可能にします。

PECVDの多用途性の基盤：プラズマ駆動成膜

PECVDがこれほど多様な材料を成膜できる能力は、その核心的なメカニズムに直接由来します。熱エネルギーに依存する従来の化学気相成長法（CVD）とは異なり、PECVDは活性化されたプラズマを使用します。

プラズマが高温をどのように置き換えるか

PECVDシステムでは、前駆体ガスに電場が印加され、原子から電子が剥ぎ取られて反応性の高いプラズマが生成されます。このプラズマにはイオン、ラジカル、その他の活性種が含まれており、これらが反応して、はるかに低い温度で基板表面に固体膜を形成できます。

低温プロセスの重要性

この低温特性は画期的なものです。これにより、ポリマー、プラスチック、組み立てられた電子デバイスなどの熱に弱い材料を、熱損傷を引き起こすことなくコーティングできるようになります。また、膜応力や特性をより詳細に制御することも可能です。

主要な材料クラスとその応用

プラズマ励起と互換性のある前駆体ガスの範囲は、膨大な数の可能なコーティングのライブラリにつながります。これらの材料はいくつかの主要なクラスに分類できます。

シリコン系薄膜（マイクロエレクトロニクスの主力）

これらはPECVDを介して成膜される最も一般的な材料の1つです。集積回路やその他の半導体デバイスの製造において不可欠です。

二酸化ケイ素（SiO₂）：高品質な電気絶縁体および誘電体層として使用されます。
窒化ケイ素（Si₃N₄）：水分や汚染からマイクロチップを保護する堅牢なパッシベーション層として機能します。その耐薬品性も評価されています。
酸窒化ケイ素（SiOₓNᵧ）：酸素と窒素の比率を調整することで、調整可能な光学的および機械的特性を提供し、SiO₂とSi₃N₄の間のギャップを埋めます。
アモルファスシリコン（a-Si:H）：太陽電池や薄膜トランジスタの主要な材料です。

炭素系薄膜（硬度と耐久性のため）

PECVDは、メタンのような炭化水素ガスを分解することによって、硬質で保護的な炭素コーティングを製造する主要な方法です。

ダイヤモンドライクカーボン（DLC）：この材料は非常に硬く、摩擦係数が低く、優れた耐摩耗性を提供します。切削工具、自動車エンジン部品、医療インプラントに使用されています。

機能性ポリマーおよび有機物

PECVDは有機前駆体ガスを重合させ、独自の特性を持つ薄膜ポリマーを生成できます。これは高温法では困難な作業です。

炭化水素およびフッ素化炭素：これらの薄膜は、疎水性（水をはじく）または疎油性（油をはじく）表面を作り出すことができます。
シリコーン：生体適合性または保護層を形成するために使用されます。
有機および無機ポリマー：フレキシブル電子バリア、食品包装用ガスバリア膜、医療インプラント用生体適合性コーティングなどの特殊な用途に使用されます。

一般酸化物、窒化物、および金属

適切な前駆体ガスを選択することにより、PECVDは他のさまざまな無機材料、さらには一部の金属も成膜できますが、これは誘電体ほど一般的ではありません。この多用途性により、光学、触媒、および耐食性用途向けの薄膜を作成できます。

トレードオフと考慮事項を理解する

PECVDは強力ですが、万能な解決策ではありません。その限界を理解することが、成功した実装の鍵となります。

前駆体ガスの入手可能性

プロセス全体は、揮発性があり（ガス相で存在でき）、プラズマ中で予測可能に分解する適切な前駆体ガスがあるかどうかにかかっています。すべての材料に容易に入手できる、または安全な前駆体があるわけではありません。

膜の純度と水素含有量

PECVDの前駆体には水素がよく含まれるため（例：シランSiH₄、メタンCH₄）、水素原子が成膜された膜中に組み込まれることがよくあります。これは膜の密度、内部応力、電気的特性に影響を与える可能性があり、特定の高純度用途では望ましくない場合があります。

複雑な形状での均一性

PECVDは複雑で不規則な表面を均一にコーティングするのに優れていますが、非常にアスペクト比の高い深い溝の内部で完全に適合させることは依然として困難な場合があります。反応種がすべての表面に到達できるように、プロセスパラメーターを注意深く調整する必要があります。

目標に合った適切な選択をする

適切な材料の選択は、目的の成果によって完全に異なります。PECVDの多用途性により、問題に合わせてコーティングを調整できます。

マイクロエレクトロニクスの絶縁またはパッシベーションが主な焦点である場合：最適な選択肢は二酸化ケイ素（SiO₂）と窒化ケイ素（Si₃N₄）です。
硬く、耐摩耗性があり、低摩擦の表面を作成することが主な焦点である場合：ダイヤモンドライクカーボン（DLC）は業界標準のソリューションです。
プラスチックのような熱に弱い基板をコーティングすること、または機能性ポリマー層を作成することが主な焦点である場合：PECVD独自の低温ポリマー成膜能力が理想的です。
耐食性または不活性バリアの作成が主な焦点である場合：窒化ケイ素、二酸化ケイ素、および特定のポリマーは優れた保護を提供します。

最終的に、PECVDの強みは、幅広い先端アプリケーション向けに薄膜を精密に設計できるその適応性にあります。

概要表：

材料クラス	主要な例	一般的な用途
シリコン系	SiO₂、Si₃N₄、a-Si:H	マイクロエレクトロニクス、太陽電池、絶縁
炭素系	ダイヤモンドライクカーボン（DLC）	切削工具、医療インプラント、耐摩耗性
機能性ポリマー	炭化水素、フッ素化炭素	疎水性表面、フレキシブルエレクトロニクス
その他の無機物	酸化物、窒化物	光学コーティング、耐食性
