この文脈における管状炉の主な機能は、精密に制御された高温の熱場を生成することです。この環境は、固体前駆体（通常は硫黄粉末とタングステン源）を昇華させ、二硫化タングステン（WS2）単層を合成するために必要な化学反応を促進するために不可欠です。
コアの要点 管状炉は単なる加熱要素ではありません。それは空間的な反応制御装置です。特定の温度勾配を確立することにより、異なる前駆体の個別の揮発率を管理し、それらが基板上に堆積して原子スケールの単層を形成する正確な場所と方法を指示します。
熱場の役割
管状炉の基本的な目的は、物質の状態変化に必要なエネルギーを提供することです。
前駆体の昇華
硫黄やタングステン源などの固体前駆体は、気相に変換される必要があります。炉は、中央ゾーン内でこれらの粉末を昇華させるために必要な高い熱エネルギーを提供します。
化学反応の促進
気相になった後、前駆体は化学的に反応してWS2を形成する必要があります。炉は、この反応の活性化エネルギー障壁を克服するために必要な高温を維持し、目的の化合物の形成を保証します。
温度勾配の管理
管状炉の最も洗練された機能は、「熱勾配」または勾配の作成です。前駆体は物理的特性が大きく異なるため、これは非常に重要です。
独立したゾーン制御
効果的な成長には、しばしば多ゾーンセットアップが必要です。たとえば、硫黄は約200°Cの比較的低温で蒸発しますが、タングステン源（WO3など）は反応性を持つためにははるかに高い温度（約1100°C）が必要です。
化学量論の制御
これらの異なる熱ゾーンを維持することにより、炉は硫黄とタングステン蒸気の正しい比率を保証します。化学量論として知られるこのバランスは非常に重要です。これがなければ、材料は高い欠陥率に苦しむか、連続した単層を形成できない可能性があります。
空間輸送
温度勾配は蒸気の輸送を助けます。それは、昇華された材料を高熱源ゾーンから、基板が存在するわずかに冷たい堆積ゾーンに下流に移動させるのに役立ちます。
均一な堆積の促進
CVDプロセスの最終目標は、高品質の原子厚膜を作成することです。
核生成の規制
炉の設計により、基板上の温度が制御された凝縮に最適化されます。これにより、蒸気が沈降し、結晶格子に配置されるプロセス（核生成）が可能になります。
均一性の確保
安定した熱環境は、不均一な層を引き起こす可能性のある変動を防ぎます。炉は、前駆体蒸気が基板全体に均一に堆積されることを保証し、厚いバルク結晶ではなく、高品質の単層をもたらします。
トレードオフの理解
管状炉はこのプロセスにおける標準的なツールですが、管理する必要のある特定の課題をもたらします。
熱変動への感度
温度プロファイルのごくわずかな偏差でも、前駆体の蒸気圧が変化する可能性があります。これにより、蒸気濃度が劇的に変化し、不均一な膜厚や不完全な被覆につながる可能性があります。
「メモリ効果」
管状炉は、石英管壁に以前の実験の残留物を保持する可能性があります。高温では、これらの汚染物質が蒸発し、新しいWS2単層に組み込まれ、その電子特性を低下させる可能性があります。
目標に合わせた適切な選択
特定の研究または生産目標に応じて、炉の操作のさまざまな側面に優先順位を付ける必要があります。
- 欠陥最小化が主な焦点の場合：硫黄とタングステンの蒸発温度を分離して、完璧な化学量論を保証できる多ゾーン炉を優先してください。
- 大面積均一性が主な焦点の場合：蒸気が基板表面全体に均一に凝縮されることを保証するために、堆積ゾーンの温度勾配の安定性に焦点を当ててください。
WS2単層の成長の成功は、高温に到達するだけでなく、その熱の正確な空間的構造にかかっています。
概要表：
| 機能 | WS2成長における役割 | 材料への影響 |
|---|---|---|
| 昇華 | 固体SおよびWO3前駆体を蒸気に変換する | 前駆体の利用可能性を確保する |
| 熱勾配 | SとWの異なる揮発率を管理する | 化学量論と純度を制御する |
| 運動エネルギー | 活性化障壁を克服するためのエネルギーを提供する | 化学反応を促進する |
| 核生成 | 基板上での堆積率を規制する | 原子スケールの均一性を達成する |
KINTEKで2D材料合成をレベルアップ
正確な空間熱構造は、バルク結晶と高品質のWS2単層の違いです。KINTEKでは、これらの勾配をマスターするために必要な特殊機器を提供しています。専門的なR&Dと製造に裏打ちされた、高性能の管状、マッフル、ロータリー、真空、CVDシステムを提供しています。これらはすべて、独自の実験室のニーズに合わせて完全にカスタマイズ可能です。
薄膜堆積の最適化の準備はできましたか？
カスタム化された炉ソリューションについては、今すぐKINTEKにお問い合わせください

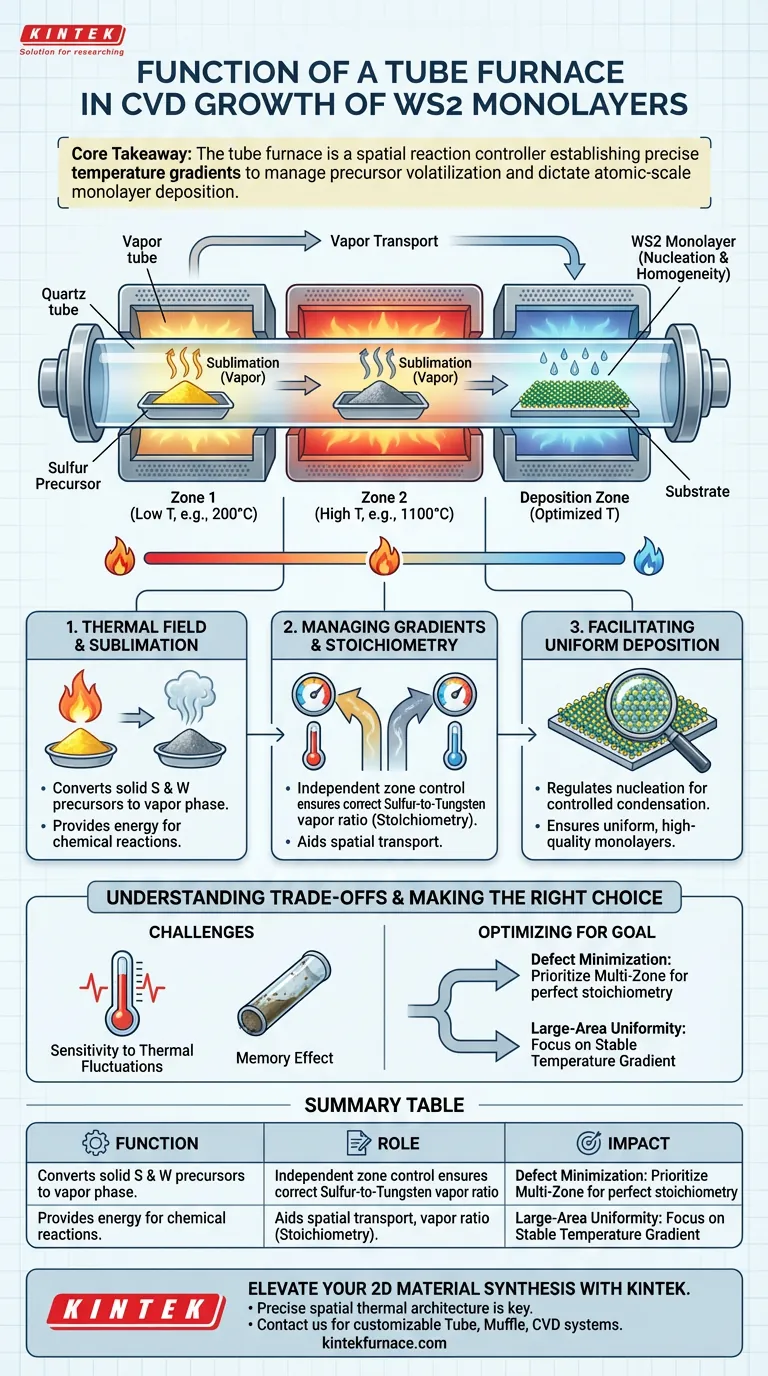

ビジュアルガイド
