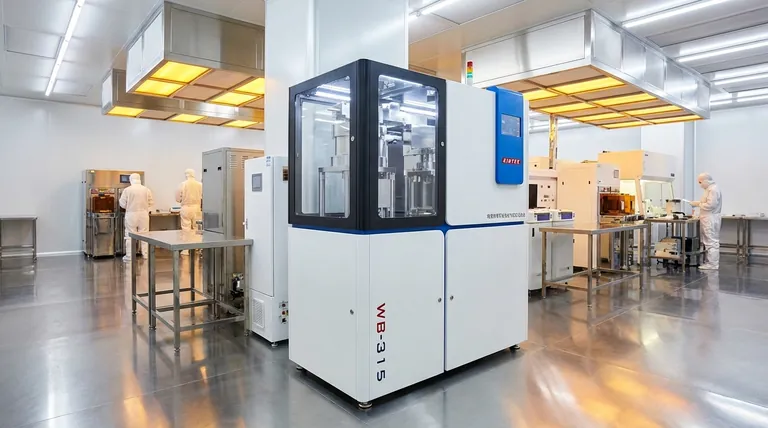

Mocvdは何に使用されますか？Led、レーザー、5Gに原子レベルの精度で電力を供給

簡単に言えば、有機金属気相成長法（MOCVD）は、高性能半導体デバイスの基礎となる結晶層を成長させるために使用される、非常に精密な製造プロセスです。これは、最新のLED、レーザー、5Gアンプ、高効率太陽電池の背後にある不可欠な技術です。MOCVDは、原子を極薄で完全に整列した層としてウェーハ上に堆積させ、複雑な電子構造をゼロから構築することによって機能します。

MOCVDの核心的な目的は、単に薄膜を堆積させることではなく、エピタキシャル成長、つまり原子レベルで制御された完璧な単結晶構造を作り出すことです。この完璧さが、最先端の半導体部品に必要とされる独自の電子的および光学的特性を可能にします。

核心原理：原子で構築する

MOCVDは、化学気相成長法（CVD）の特殊な形態です。その構成要素を理解することで、その独自の役割が明確になります。

「気相成長」プロセス

その核心において、このプロセスは、サファイア、シリコン、または炭化ケイ素製のウェーハなどの基板を含む反応チャンバーに前駆体ガスを導入することを含みます。

チャンバーは加熱され、ガスが反応して、ウェーハの表面に薄い固体の膜を原子層ごとに「堆積」させます。

「有機金属」前駆体

「有機金属」という用語は、使用される特定の前駆体ガスを指します。これらは、目的の金属原子（ガリウム、インジウム、アルミニウムなど）が有機化合物に結合した複雑な分子です。

これらの特定の化学前駆体を使用することで、最終的に堆積される層の組成を非常に高い純度と精密さで制御することができます。

結果：結晶の完璧さ

MOCVDの目標は、ウェーハの基底結晶構造を完全に模倣する膜を作成することです。エピタキシーとして知られるこのプロセスは、大規模で欠陥のない結晶をもたらします。

この構造的な完璧さは、高性能デバイスにとって不可欠です。なぜなら、結晶格子内のわずかな欠陥でさえ、その電子的または光学的性能を損なう可能性があるからです。

MOCVDによって可能になる主要なアプリケーション

MOCVDの精度は、材料の品質が性能を直接左右するデバイスの製造に不可欠です。

高輝度LED

白色光を可能にする青色LEDを含む、事実上すべての現代の高輝度LED（HB-LED）は、MOCVDを使用して製造されています。この技術は、電気を効率的に光に変換する窒化ガリウム（GaN）の繊細な多層構造を構築するために使用されます。

レーザーおよびフォトニックデバイス

光ファイバー通信からBlu-rayプレーヤー、顔認識センサーまで、あらゆるものに電力を供給する半導体レーザーは、MOCVDによって作成された完璧な結晶層に依存しています。各層の正確な厚さが、レーザー光の正確な波長（色）を決定します。

高周波エレクトロニクス

MOCVDは、高電子移動度トランジスタ（HEMT）の製造に不可欠です。GaNから作られることが多いこれらの部品は、5G基地局、先進レーダーシステム、高効率電力変換器などの高周波および高電力アプリケーションに不可欠です。

先進的な太陽光発電

世界で最も効率的な太陽電池は多接合型太陽電池であり、これは多数の異なる半導体層が互いに積み重ねられています。各層は太陽スペクトルの異なる部分を捕捉するように調整されています。MOCVDは、これらの複雑で高性能なスタックを製造する唯一の実用的な方法です。

トレードオフの理解

強力である一方で、MOCVDはその精度が絶対に必要とされる場合にのみ使用される、高度に専門化されたツールです。

高コストと複雑さ

MOCVD反応炉は、洗練された高価な機械です。有機金属前駆体化学物質も高価であり、毒性があり可燃性であるため、かなりの安全インフラが必要です。

遅い堆積速度

原子レベルの完璧さを達成するには、時間がかかり、慎重なプロセスが必要です。厚く、それほど重要でない膜（保護コーティングなど）を必要とするアプリケーションの場合、他のより速く安価な堆積方法がはるかに適しています。

すべての材料には適さない

MOCVDは、窒化ガリウム（GaN）やリン化インジウム（InP）などの化合物半導体の専門家です。しかし、標準的なマイクロチップの窒化ケイ素絶縁体のようなより単純な膜を堆積させる場合、CVDの他のバリアントの方が経済的で効率的です。

目標に合った適切な選択をする

MOCVDを使用するという決定は、最終デバイスにおける結晶の完璧さの必要性によって完全に左右されます。

オプトエレクトロニクス（LED、レーザー）が主な焦点である場合：MOCVDは、コアとなる発光または受光構造を製造するための、交渉の余地のない業界標準です。
高出力無線周波数（5G、レーダー）が主な焦点である場合：MOCVDは、高性能に必要な先進的な窒化ガリウム（GaN）トランジスタを作成するための主要な実現技術です。
一般的なマイクロチップ製造が主な焦点である場合：MOCVDはアクティブデバイス層のための特殊なツールであり、バルク膜ではないため、絶縁層や保護層を堆積させるために他のCVD方法に遭遇することがより頻繁になります。

最終的に、MOCVDは、現代のフォトニックおよびワイヤレス世界のエンジンを構築する原子スケールの建設技術です。

要約表：

主要アプリケーション	材料/デバイス	MOCVDが不可欠な理由
高輝度LED（HB-LED）	窒化ガリウム（GaN）	複雑で効率的な発光構造のエピタキシャル成長を可能にする。
半導体レーザー	GaN、リン化インジウム（InP）	正確な波長制御のために完璧な結晶層を作成する。
5Gおよび高周波エレクトロニクス	GaN HEMT	電力と速度に必要な高電子移動度トランジスタを製造する。
高効率太陽電池	多接合型セル	より多くの光を捕捉するために異なる半導体層を精密に積層できる。
