単結晶二層グラフェン合成におけるApcvdシステムの機能とは？精密成長を解き放つ

大気圧化学気相成長（APCVD）システムの主な機能は、単結晶二層グラフェン合成に不可欠な、非常に安定した熱力学的環境を確立および維持することです。炉の温度を約1050℃に精密に制御し、アルゴン、水素、メタンの特定の流量比を管理することにより、システムは広面積で高品質な膜の成長を可能にします。

APCVDシステムは、熱エネルギーとガスダイナミクスをバランスさせて炭素原子の整然とした配置を促進する精密反応器として機能します。その中核的な価値は、アルカリ金属介在研究などの先進研究の基礎材料となる、連続的で欠陥のない二層膜を生成できる能力にあります。

熱力学的環境の確立

単結晶二層グラフェンを合成するには、システムは単純な加熱を超えて、炭素原子が正確な格子構造に落ち着くことができる特定の熱力学的状態を作成する必要があります。

精密温度制御

システムの最も重要な役割は、炉の温度を通常1050℃に維持することです。

この特定の熱エネルギーレベルで、システムは炭素前駆体の適切な分解を保証します。この温度から逸脱すると、不完全な成長や、結晶性グラフェンではなく望ましくない非晶質炭素の形成につながる可能性があります。

ガス流量と比率の制御

APCVDシステムは、メタン、水素、アルゴンの3つの主要ガスの導入を制御します。

メタンは炭素源として機能し、水素とアルゴンはキャリアガスおよび反応媒体ガスとして機能します。システムはこれらのガスの流量比を制御して、成長速度を決定し、単層または多層バルクグラファイトではなく、正確に2層のグラフェンが形成されることを保証します。

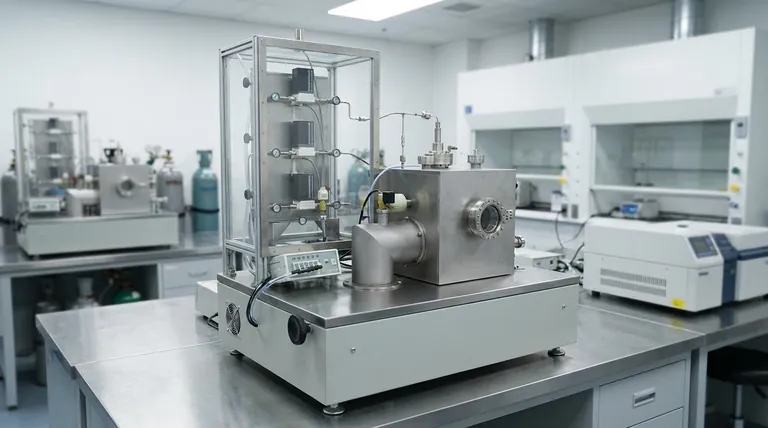

単結晶二層グラフェン合成におけるAPCVDシステムの機能とは？精密成長を解き放つ

成長のメカニズム

装置は単にガスを混合するだけでなく、固体表面での化学反応が発生するための物理的な舞台を提供します。

触媒分解の促進

システムはガス混合物を石英管反応器に導き、そこで金属基板、通常は銅箔と相互作用します。

炉によって提供される高温条件下で、メタンは銅表面で分解されます。システムの環境により、炭素原子は解離して再配列することができます。

構造的連続性の確保

安定した環境を維持することにより、APCVDシステムはエピタキシャル成長を促進します。

これは、新しい炭素層がその下の層または基板の結晶構造に整列することを意味します。この制御された整列により、システムは結晶粒界を持つ多結晶バリアントよりも電気的品質がはるかに優れた「単結晶」グラフェンを生成できます。

トレードオフの理解

APCVDシステムは強力ですが、変数の繊細なバランスに依存しています。これらの感度を理解することは、一貫した結果を得るために不可欠です。

ガス比率への感度

単層、二層、または多層グラフェンの成長の違いは、しばしばメタン対水素比の微調整にかかっています。

システムが正確な流量制御を維持できない場合、炭素供給が多すぎ（厚いグラファイトにつながる）、または少なすぎ（グラフェンの不連続な島につながる）になる可能性があります。

汚染リスク

成長は大気圧で行われますが、環境の完全性が最優先されます。

酸素や水蒸気の侵入は、結晶化プロセスを台無しにする可能性があります。したがって、「大気圧」システムであっても、高温段階中に反応チャンバーが化学的に不活性であることを保証するために、厳格なパージメカニズムが必要です。

目標に合った選択をする

グラフェン合成にAPCVDシステムを使用する場合、希望する材料結果に基づいて運用上の焦点をシフトする必要があります。

単結晶品質が最優先事項の場合：炭素原子が欠陥のない格子に再配列するのに十分なエネルギーを持つことを保証するために、1050℃温度ゾーンの安定性を優先してください。
厳密な二層制御が最優先事項の場合：これらのガスの比率が2層で停止する自己制限成長メカニズムを決定するため、メタンと水素の流量コントローラーの精度に完全に焦点を当ててください。

APCVD合成の成功は、装置自体よりも、それが作成する熱力学的環境の正確な校正にかかっています。

要約表：

パラメータ	APCVD合成における役割
炉温	正確な炭素前駆体分解のために約1050℃を維持
ガス源	メタン（$CH_4$）が格子成長のための炭素原子を供給
キャリアガス	アルゴンと水素（$H_2$）が反応速度と層数を調整
反応器タイプ	不活性で高温の触媒反応のための石英管
基板	銅箔がエピタキシャル整列の触媒として機能
