技術標準は、プラズマ強化化学気相堆積(PECVD)における容量結合型デュアル電極構成では、通常、約62 x 62 mmの2つの正方形電極を使用し、32 mmのギャップで分離されます。このジオメトリは、安定したプラズマ環境を維持するために、約18 Wで動作する13.56 MHz無線周波数(RF)ソースによって駆動されます。
コアの要点 正確な寸法は重要ですが、この構成の有効性は、均一なグロー放電を持続させる能力にあります。この特定の電極間隔と電力比は、基板全体にわたる膜厚と材料特性の一貫性を最大化するように設計されています。

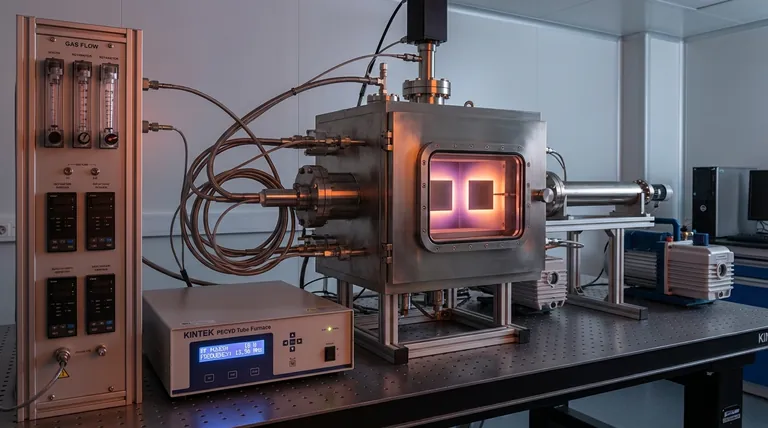

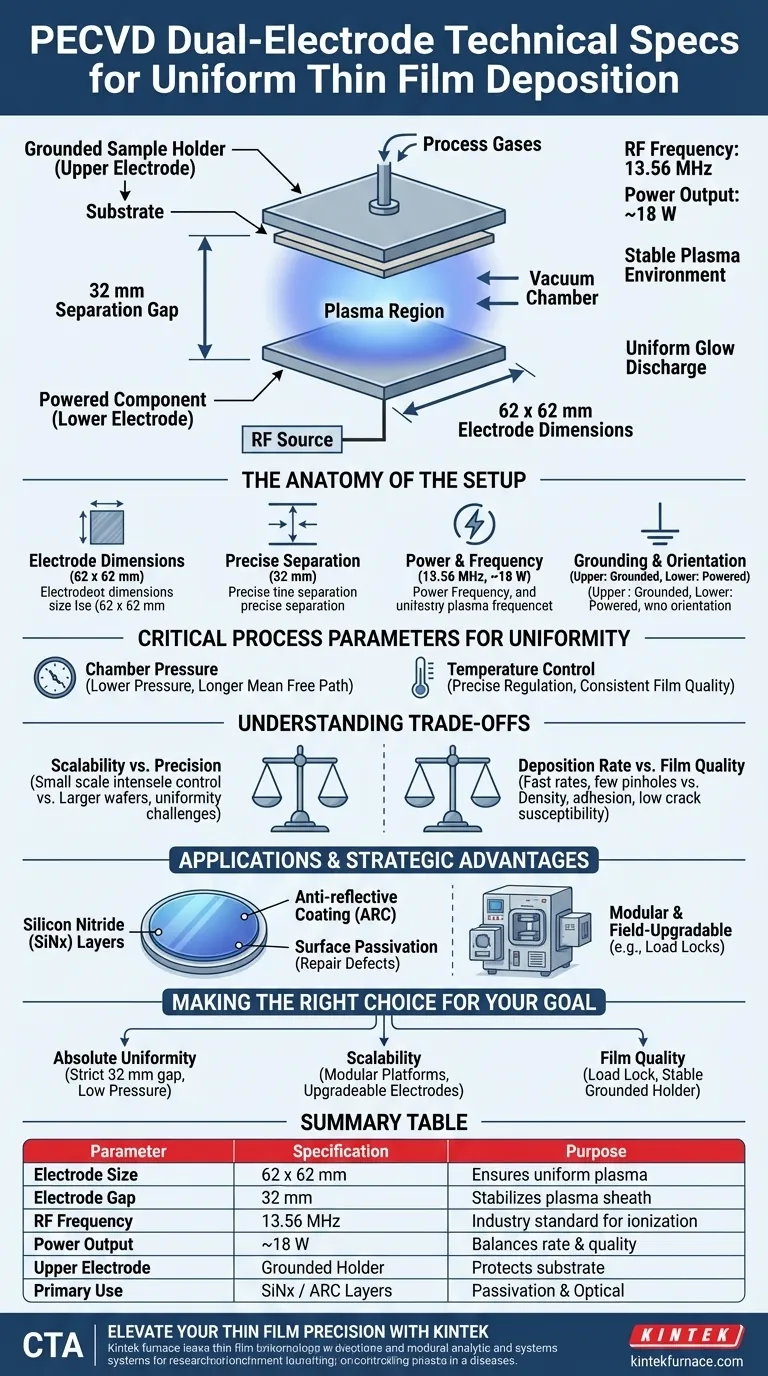

デュアル電極セットアップの構造
電極の寸法とジオメトリ
この構成の核心は、2つの平行プレートです。標準仕様では、電極の寸法は約62 x 62 mmです。
これらの寸法は、ターゲット領域全体にわたる均一なプラズマ分布をサポートするために特別に選択されています。
正確な分離距離
電極は、32 mmの固定分離距離で配置されます。
この特定のギャップは重要です。プラズマシースが崩壊したり不安定になったりすることなく正しく形成され、グロー放電が体積全体に均一に充填されることを保証します。
電力と周波数の仕様
システムは、業界標準の13.56 MHz RF電源によって駆動されます。
約18 Wの電力レベルで動作するこのセットアップは、膜への過度のイオン衝突損傷を引き起こすことなく、プロセスガスをイオン化するのに十分なエネルギーを提供します。
接地とサンプル配置
この構成では、上部電極は通常、接地されたサンプルホルダーとして機能します。
下部電極が駆動されるコンポーネントです。この配置により、基板は駆動電圧の潜在的な変動から隔離され、より制御された堆積環境に貢献します。

均一性のための重要なプロセスパラメータ
圧力の役割
電極のジオメトリが舞台を設定する一方で、チャンバー圧力が堆積の物理学を決定します。
低い圧力は、一般的に粒子の平均自由行程を長くします。これにより、基板表面全体にわたる堆積の均一性が向上します。
温度制御
一貫した膜品質のためには、正確な温度制御は交渉の余地がありません。
PECVDは他のCVD法と比較して低い基本プロセス温度を可能にしますが、安定した熱プロファイルを維持することで、化学反応がウェーハ全体で一貫した速度で発生することが保証されます。
トレードオフの理解
スケーラビリティ対精度
指定された62 x 62 mm構成は、研究および小規模アプリケーションに非常に効果的であり、強力な制御を提供します。
しかし、産業要件では、多くの場合、2インチ、4インチ、または最大6インチのウェーハの処理が必要です。この構成をスケーリングするには、より大きな電極が必要になり、より広い表面積全体でプラズマの均一性を維持する上で新たな課題が生じます。
堆積速度対膜品質
PECVDは、その高速堆積速度と、ピンホールの少ない膜を生成できる能力で高く評価されています。
しかし、しばしばバランスを取る必要があります。最大の速度を追求すると、膜の密度や接着性が損なわれることがあります。逆に、最高の品質(例えば、亀裂感受性の低さ)を最適化するには、より遅く、より保守的なプロセスパラメータが必要になる場合があります。
アプリケーションと戦略的利点
デュアルパーパス機能
この構成の有用性の主な例は、窒化ケイ素(SiNx)層の堆積です。
この層は、光学損失を低減するための反射防止コーティング(ARC)として機能します。同時に、プロセス中に導入される水素はシリコン表面を不動態化し、欠陥を修復し、キャリア寿命を向上させます。
運用上の柔軟性
このプラットフォーム上に構築された最新のPECVDシステムは、多くの場合、モジュール式でフィールドアップグレード可能です。
ロードロックなどのオプションを追加して、プロセスチャンバーを周囲の大気から隔離できます。これにより、汚染を防ぎ、真空環境をさらに安定させますが、システムの複雑さとコストが増加します。
目標に合わせた正しい選択
最適なセットアップは、厳密に均一な研究結果を優先するか、生産のためのより高いスループットを優先するかによって異なります。
- 主な焦点が絶対的な均一性の場合:平均自由行程とプラズマ安定性を最大化するために、32 mmの分離と低圧パラメータに厳密に従ってください。
- 主な焦点がスケーラビリティの場合:RF電源アーキテクチャ全体を交換することなく、電極サイズ(例:4インチまたは6インチウェーハ用)をアップグレードできるモジュール式プラットフォームを探してください。
- 主な焦点が膜品質(欠陥低減)の場合:大気汚染を排除し、接地されたサンプルホルダーの安定性を確保するために、ロードロックを備えたシステムを優先してください。
PECVDでの成功は、電極の厳密なジオメトリと、圧力と温度の流体力学とのバランスから生まれます。
概要表:
| パラメータ | 仕様 | 目的 |
|---|---|---|
| 電極サイズ | 62 x 62 mm | 均一なプラズマ分布を保証 |
| 電極ギャップ | 32 mm | プラズマシースとグロー放電を安定化 |
| RF周波数 | 13.56 MHz | ガスイオン化の業界標準 |
| 出力 | ~18 W | 堆積速度と膜品質のバランスをとる |
| 上部電極 | 接地ホルダー | 基板を電圧変動から保護 |
| 主な用途 | SiNx / ARC層 | 表面不動態化と光学最適化 |
