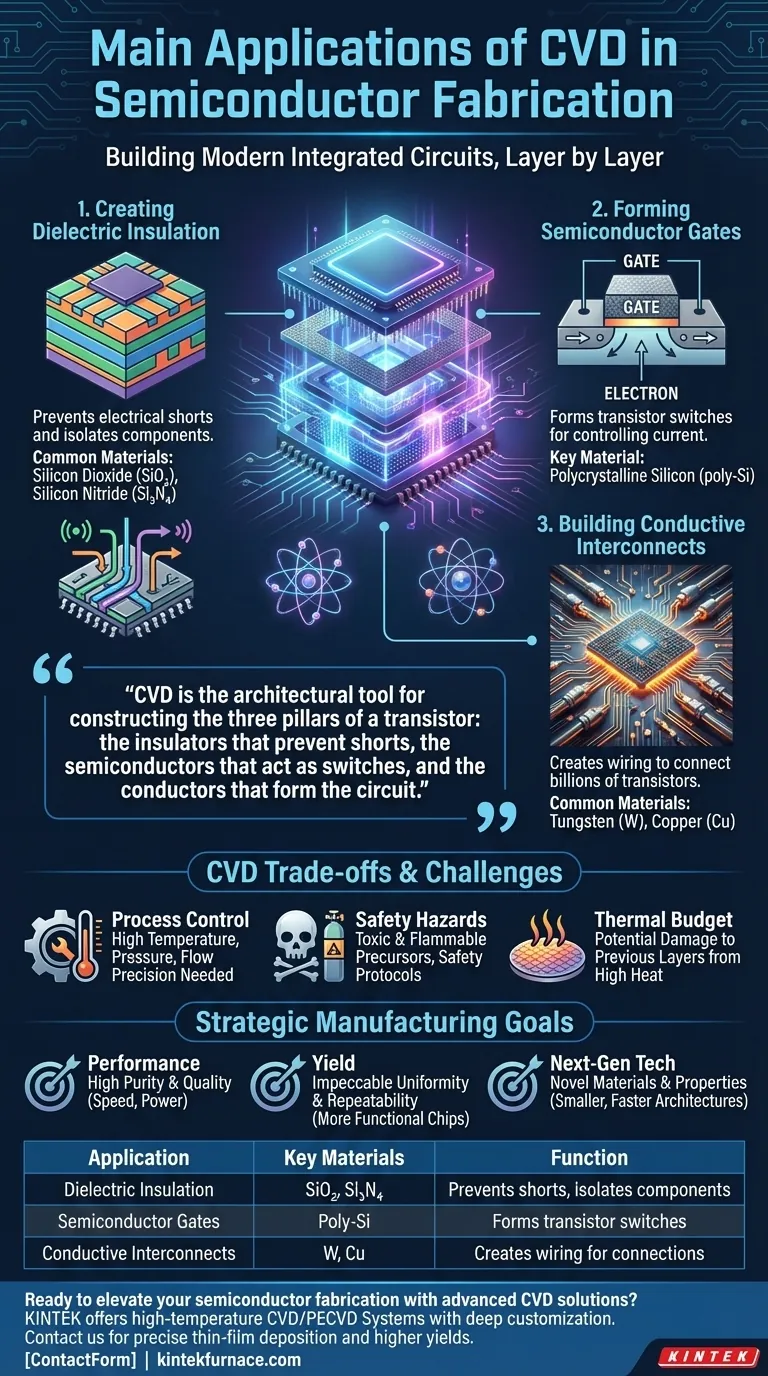

半導体製造におけるCvdの主な用途は何ですか？最新のマイクロチップ構築に不可欠

半導体製造において、化学気相成長法（CVD）は、最新の集積回路を形成する複雑で多層的な構造を構築するための基礎的なプロセスです。その主な用途は、電気的絶縁、能動半導体部品の形成、またはすべてを接続する導電配線の作成という3つの重要な機能のいずれかを果たす薄膜を堆積させることです。

CVDを理解することは、堆積させる材料を知るだけでなく、トランジスタの3つの柱（短絡を防ぐ絶縁体、スイッチとして機能する半導体、回路を形成する導体）を構築するためのアーキテクチャツールとして認識することです。

チップの構造：CVDが適用される場所

最新のマイクロチップは平らな物体ではなく、何十億もの部品が何層も注意深く積み重ねられて構築された三次元の超高層ビルです。CVDは、これらの不可欠な層の多くを原子レベルの精度で構築するために使用される主要な方法です。

用途1：誘電体絶縁の作成

あらゆる複雑な回路には、電気電流が異なるコンポーネント間で漏れたり短絡したりするのを防ぐための絶縁が必要です。CVDはこの非導電性、すなわち誘電体層を堆積させることに優れています。

これらの膜は、導電経路を分離し、隣接するトランジスタを電気的に分離し、信号が意図した場所にのみ流れるようにします。

CVDによって堆積される一般的な誘電体材料には、二酸化ケイ素（SiO₂）や窒化ケイ素（Si₃N₄）などがあります。

用途2：半導体ゲートの形成

トランジスタの核となるのは、電気の流れを制御するスイッチとして機能するゲートです。CVDはこの重要なコンポーネントの材料を堆積させるために使用されます。

この目的のためにCVDによって堆積される最も一般的な材料は多結晶シリコン（poly-Si）です。poly-Siゲートの電気的特性と正確な厚さは、トランジスタの性能とスイッチング速度の基本となります。

用途3：導電性相互接続の構築

1つのチップに数十億のトランジスタがあるため、それらを接続するために信じられないほど密度の高い「配線」ネットワークが必要です。これらの経路は相互接続（interconnects）として知られています。

CVDは、チップ表面にエッチングされた微細なトレンチ内に導電性膜を堆積させ、この複雑な配線を形成するために使用されます。タングステン（W）などの材料は、コンタクトやプラグを作成するためによく使用され、より高度なチップでは銅（Cu）が主要な相互接続ラインに使用されます。

トレードオフの理解

CVDは不可欠ですが、エンジニアが製造の成功を確実にするために管理しなければならない固有の課題を伴う非常に複雑なプロセスです。

プロセスの制御が最重要

CVD膜の品質は、温度、圧力、前駆体ガス流量のデリケートなバランスに依存します。わずかなずれでも欠陥が生じ、高価なシリコンウェーハのバッチ全体を台無しにする可能性があります。

300mmウェーハ全体にわたって完全に均一な膜を達成することは、大きなエンジニアリング上の課題です。不均一性は、チップ全体でデバイス性能にばらつきを生じさせます。

材料および安全上の危険

CVDで使用される前駆体ガスは、多くの場合、非常に毒性が高く、可燃性または腐食性があります。これは、広範な安全システムと専門的な取り扱い手順を必要とし、製造施設（ファブ）のコストと複雑さを大幅に増加させます。

熱バジェットの制約

多くCVDプロセスでは、非常に高温が必要です。多段階の製造シーケンスでは、この熱を加えることで、プロセスの早い段階で堆積された層が損傷したり変化したりする可能性があります。エンジニアは、製造フロー全体の「熱バジェット」を慎重に管理する必要があります。

目的に合った正しい選択をする

CVDの特定の用途は、常に戦略的な製造目標と結びついています。このリンクを理解することが、その役割を評価する鍵となります。

生のデバイス性能が主な焦点の場合： CVDで堆積されたゲート（poly-Si）膜と誘電体膜の純度と構造品質が、最も重要な変数となります。欠陥はトランジスタの速度と消費電力に直接影響を与えるためです。
製造歩留まりが主な焦点の場合： 鍵となるのは、CVDプロセスの完璧な均一性と再現性を達成し、各ウェーハ上で可能な限り多くのチップが正しく機能するようにすることです。
次世代技術が主な焦点の場合： 目標は、より小さく、より高速で、より複雑なチップアーキテクチャに必要な、独自の電気的または構造的特性を持つ新しい材料を堆積させるようにCVDを適応させることです。

結局のところ、CVDはチップ設計の青写真を、層を重ねるごとに物理的で機能的な現実に変換する技術なのです。

要約表：

用途	主要材料	機能
誘電体絶縁	二酸化ケイ素（SiO₂）、窒化ケイ素（Si₃N₄）	電気的短絡を防ぎ、コンポーネントを分離する
半導体ゲート	多結晶シリコン（poly-Si）	電流を制御するためのトランジスタスイッチを形成する
導電性相互接続	タングステン（W）、銅（Cu）	数十億のトランジスタを接続するための配線を作成する
