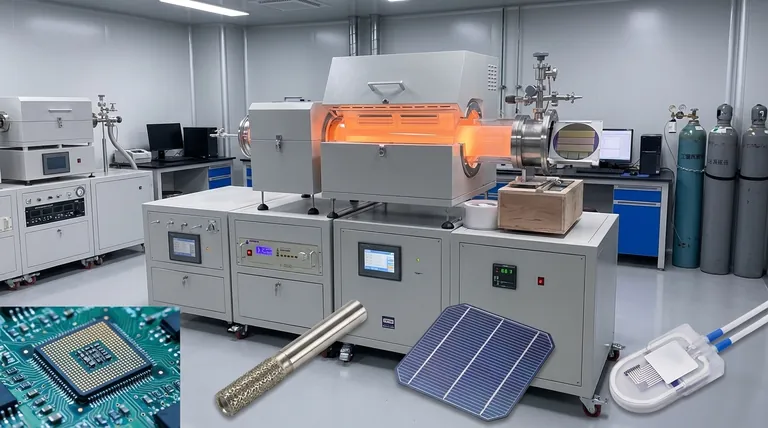

要するに、化学気相成長法（CVD）は、数え切れないほどの現代の技術に電力を供給する高性能薄膜を作成するために使用される基幹的な製造プロセスです。その応用範囲は、スマートフォンやコンピューターのマイクロプロセッサから、切削工具の耐久性のあるコーティング、自動車やスマートホームに見られる先端センサーに至るまで多岐にわたります。
CVDの真の価値は、それが作り出す製品だけでなく、その根本的な手法、すなわち材料を原子ごとに構築するという点にあります。この原子レベルの制御こそが、高性能エレクトロニクスや先端材料に不可欠な、超高純度で例外的に薄く、高度に設計された膜の作成を可能にするのです。
まず、化学気相成長法（CVD）とは？
CVDは、基本的に、気体状態の固体材料を基板と呼ばれる表面に堆積させるプロセスです。これは、個々の原子や分子を使った、高度に制御され精密な「スプレーペイント」のようなものだと考えてください。
4つのステップのプロセス
この操作は真空チャンバー内で行われ、一般的に次の4つの重要なステップに従います。
- 前駆体の導入: 前駆体と呼ばれるガス状分子がチャンバーに導入されます。これらのガスには、最終的な膜に必要な原子（例：シリコン、炭素）が含まれています。
- 加熱: 基板が特定の高温に加熱されます。このエネルギーが化学反応を促進します。
- 膜の形成: 熱せられた表面により、前駆体ガスが反応または分解し、分子ごとに基板上に固体で薄い膜層が堆積します。
- パージ: 所望の厚さが達成されると、チャンバーが冷却され、未反応のガスが排出されます。
この高度に制御された環境により、結果として得られる膜は例外的に純粋で均一であることが保証されます。
産業を横断する中核的な応用
このような精密な層を作成できる能力により、CVDは広範な分野で不可欠なものとなっています。その応用は、単に表面をコーティングするだけでなく、特定の電子的、光学的、または保護的特性を組み込むことにあります。
現代エレクトロニクスの基盤
これはCVDの最も重要な応用です。事実上すべての現代の半導体デバイスはそれに依存しています。
CVDは、マイクロチップ内のトランジスタや配線を形成する、重要な薄膜層—導電性、絶縁性、半導性—を堆積させるために使用されます。これには、より低い温度での堆積を可能にする特殊なバリアントであるプラズマ強化CVD（PECVD）が含まれます。
保護コーティングと光学コーティング
CVDは、優れた硬度、耐摩耗性、または特定の光学特性を持つ表面を作成するために使用されます。
たとえば、切削工具上にダイヤモンド膜を成長させることで、その寿命を劇的に延ばすことができます。光学分野では、CVDはレンズや太陽電池（光起電力）に反射防止コーティングや保護コーティングを施します。
先端センサーとデバイス
CVDの精度は、最新のセンサー内部の敏感なコンポーネントを製造するのに理想的です。
これらの膜は、自動車センサー（圧力と加速度を測定）、HVACセンサー（ガスを検出）、スマートユーティリティメーター、さらには特定の生体分子を検出する医療用バイオセンサーにとって極めて重要です。
新興および特殊材料
CVDは材料科学のイノベーションの最前線にあります。
特殊なシステムは、エレクトロニクス、医療、材料加工において革命的な可能性を秘めたカーボンナノチューブやナノワイヤーなどの先端材料を成長させるために使用されます。また、産業用および電子用途のための高純度合成宝石の作成にも使用されます。
トレードオフの理解
CVDは強力ですが、万能の解決策ではありません。その精度には、かなりの技術的および金銭的な考慮事項が伴います。
高いコストと複雑性
CVDシステムは、高真空、正確な温度制御（600°Cから2300°C以上）、および自動化されたガス処理を必要とする洗練された機械です。これは多額の設備投資となり、専門的な運用知識を必要とします。
危険な材料
CVDで使用される前駆体ガスは、しばしば有毒、可燃性、または腐食性があります。そのため、厳格な安全プロトコル、取り扱いインフラ、排気管理が必要となり、全体的な複雑さとコストが増加します。
プロセスの感度
最終膜の品質は、温度、圧力、ガス流量の変動に極めて敏感です。特に大きな基板上で完全な均一性を達成することは、継続的なプロセス最適化を必要とする永続的なエンジニアリング上の課題です。
あなたの目標への適用方法
CVDプロセスを使用または指定するというあなたの選択は、材料の表面に組み込みたい特性に完全に依存します。
- 主な焦点が電子性能である場合: CVDは、マイクロチップや半導体の基本層を構築するための、交渉の余地のない業界標準プロセスです。
- 主な焦点が表面の耐久性または機能である場合: CVDは、単に塗りつけられたものではなく、原子レベルで統合された、超硬質、耐摩耗性、または光学的に調整された表面を作成するための道筋を提供します。
- 主な焦点が材料のイノベーションである場合: 先端CVDシステムは、カーボンナノチューブや合成ダイヤモンド膜などの次世代材料を製造するための不可欠なツールです。
結局のところ、化学気相成長法は、原子レベルの精度を現実世界の技術的進歩へと変換する基礎的なプロセスなのです。
概要表:
| 応用分野 | 主な例 |
|---|---|
| エレクトロニクス | マイクロプロセッサ、半導体、低温膜のためのPECVD |
| 保護コーティングと光学コーティング | 工具上のダイヤモンド膜、レンズや太陽電池の反射防止コーティング |
| センサー | 自動車センサー、HVACガス検知器、医療用バイオセンサー |
| 先端材料 | カーボンナノチューブ、ナノワイヤー、合成宝石 |
