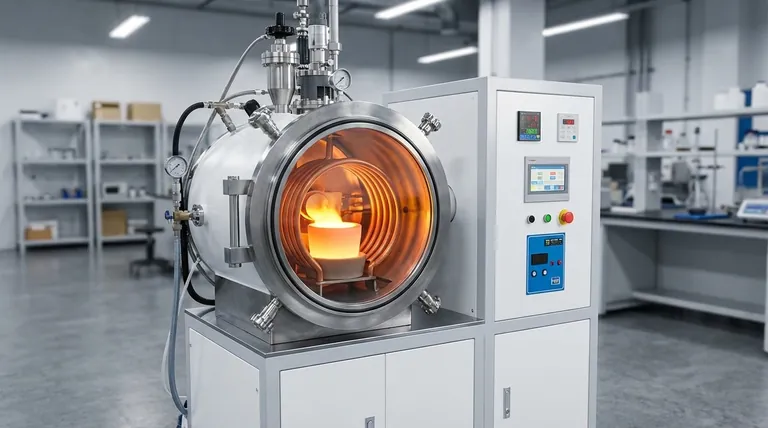

核心として、真空誘導溶解（VIM）炉は、強力で変動する磁場を利用して、金属自体の中に直接熱を発生させます。交流電流を銅コイルに通すと、磁場が発生します。この磁場が、金属のインゴット内部に渦電流と呼ばれる強力な電流を誘導し、その電流に対する金属の自然な抵抗が激しく急速な熱を発生させ、金属を溶解させます。これらはすべて、汚染を防ぐために真空チャンバー内で行われます。
VIM炉の真の力は、直接接触なしで金属を溶解できる能力だけでなく、このクリーンで効率的な加熱方法と真空環境との独自の組み合わせにあります。この相乗効果により、従来の雰囲気溶解技術では製造不可能な、極めて純粋で高性能な合金の製造が可能になります。
核となる原理：電気から熱へ
VIMプロセスを理解するには、それを一連の事象に分解するのが最善です。プロセス全体は、ファラデーの電磁誘導の法則とジュール熱効果の直接的な応用です。
誘導コイルと磁場
誘導炉は、水冷式の大きな銅コイルから始まります。特殊な電源が、このコイルに高周波交流（AC）電流を流します。
電流の方向が急速に切り替わるにつれて、コイルの内側および周囲の空間に強力で変動する磁場が発生します。金属を含むるつぼはこの空間に配置されます。
金属内に渦電流を誘導する
この急速に変化する磁場は、るつぼ内に保持された導電性の金属インゴットを貫通します。これにより、電子の循環的な流れ、すなわち渦電流が金属の表面に直接誘導されます。
これはワイヤレスのエネルギー伝送のようなものです。コイルは送信機として機能し、金属自体が受信機となり、磁気エネルギーを電気エネルギーに変換します。
抵抗加熱
すべての金属には固有の電気抵抗があります。強力な渦電流が金属内を流れると、この抵抗に遭遇し、それが巨大な熱を発生させます。
ジュール熱として知られるこの現象が、金属を溶解させる原因です。熱は材料の内部から発生するため、外部の炎や発熱体からではなく、非常に迅速かつ効率的に発生します。
撹拌効果
磁場の価値ある二次的な利点は、溶融した金属を物理的に撹拌することです。この電磁撹拌作用により、溶解物が化学的および熱的に均一であることが保証され、これは一貫性のある高品質の合金を作成するために不可欠です。
なぜ真空がすべてを変えるのか
VIMの「真空」という要素が、それを単なる溶解技術から洗練された精製プロセスへと格上げします。炉チャンバーから空気やその他のガスを除去することにより、一連の重要な利点がもたらされます。
酸化と汚染の防止
大気中には約21%の酸素が含まれており、これは高温の金属と容易に反応して酸化物（不純物）を形成します。真空環境はこの酸素を排除し、酸化を防ぎ、最終製品を純粋に保ちます。
これはまた、特定の合金に有害な窒素などの他の大気ガスの汚染も防ぎます。
合金元素の制御
真空により、溶融金属から水素や窒素などの望ましくない溶解ガスを正確に除去することが可能になります。これは脱ガスとして知られています。
さらに、空気中で燃え尽きてしまう反応性の高い合金元素（スーパーアロイ中のアルミニウムやチタンなど）の損失を防ぎます。これにより、最終的な組成が非常に厳しい公差で正確な仕様を満たすことが保証されます。
トレードオフの理解
VIM技術は純度と制御において比類のない利点を提供する一方で、関連するトレードオフを理解することが不可欠です。
高い初期投資
VIMシステムは複雑で高価です。炉自体、必要な大容量真空ポンプ、洗練された電源、制御システムは、より単純な炉の種類と比較して多額の資本投資となります。
運用の複雑さ
VIM炉の操作には高度な技術を持つ人員が必要です。真空度、電力サイクル、温度、合金添加の管理は複雑なプロセスであり、安全性と製品品質の両方を確保するためには精度と専門知識が求められます。
バッチ指向のプロセス
VIM炉は本質的にバッチベースであり、さまざまな合金をさまざまな数量で生産するのに非常に柔軟性があります。しかし、高炉法を使用する構造用鋼などの産業で典型的な連続的な大量生産には適していません。
目的に合った正しい選択をする
適切な溶解技術の選択は、最終製品の求められる品質と用途に完全に依存します。
- 主な焦点が高純度のスーパーアロイ、医療用インプラント、または航空宇宙グレードの材料の製造である場合： 必要な清浄度と組成精度を達成する唯一の方法であるため、VIM炉は不可欠です。
- 正確で再現性のある化学組成を持つ合金を作成することが主な焦点である場合： VIMが提供する大気反応と脱ガスの制御は、比類のない精度を提供します。
- ある程度の不純物が許容される非反応性金属の汎用溶解が主な焦点である場合： よりシンプルで安価な非真空誘導炉、あるいは従来の燃料炉の方が費用対効果が高い場合があります。
最終的に、VIM炉を選択することは、何よりも材料の純度と性能を優先するという戦略的な決定です。
要約表：
| 側面 | 説明 |
|---|---|
| 加熱メカニズム | 電磁誘導を利用して渦電流とジュール熱を金属内部で発生させ、迅速な非接触溶解を実現します。 |
| 真空の利点 | 酸化と汚染を防ぎ、脱ガスを可能にし、合金元素の正確な制御を可能にします。 |
| 主な用途 | 高純度スーパーアロイ、医療用インプラント、厳密な組成公差を必要とする航空宇宙材料に最適です。 |
| トレードオフ | 高い初期費用、運用の複雑さ、バッチ処理により、大量生産への適合性が制限されます。 |
