2ゾーン炉の設計は、Zrte5結晶成長においてなぜ重要なのでしょうか？精密制御によるCvtをマスターしましょう。

2ゾーン炉の設計が重要である理由は、化学気相輸送（CVT）プロセスを駆動するために必要な精密な温度勾配を作り出すからです。 五テルル化ジルコニウム（ZrTe5）の場合、この構成により、「ソース」ゾーンと「成長」ゾーンを独立して制御でき、通常は450℃から500℃の差が設定されます。この熱勾配は、ヨウ素などの輸送剤を石英管を通して原料を運び、単結晶として析出させる原動力となります。

コアの要点 2ゾーン炉は、単純なヒーターではなく、熱力学的なポンプとして機能します。2つの特定の点間の温度差を厳密に維持することにより、結晶成長における大きな高品質ZrTe5結晶の成長を決定する要因である化学反応の方向と核生成率を制御します。

2ゾーン炉の設計は、ZrTe5結晶成長においてなぜ重要なのでしょうか？精密制御によるCVTをマスターしましょう。

温度勾配による成長のメカニズム

ZrTe5単結晶の製造は、化学気相輸送（CVT）法に依存しています。2ゾーン炉は、この技術の厳格な物理的要件を満たすように設計されたハードウェアソリューションです。

方向性のある流れの作成

単一ゾーン炉は均一な温度を作り出し、平衡状態になり、物質の正味輸送は発生しません。

一方、2ゾーン炉は、高温ゾーン（ソース）と低温ゾーン（成長）を確立します。この差が駆動力となり、原料が一端で輸送剤と反応し、もう一端で析出します。

輸送剤の役割

ZrTe5の成長では、ヨウ素が輸送剤として一般的に使用されます。炉の熱プロファイルがヨウ素の挙動を決定します。

勾配により、ヨウ素は高温のソース端でジルコニウムとテルルを吸収し、気体として移動し、低温の成長端でペイロードを放出します。この特定のデュアルゾーン制御がないと、ヨウ素は効果的に循環しません。

核生成の精密制御

単結晶の品質は、その開始（核生成）と継続的な構築（成長速度）の方法によって定義されます。

2ゾーン設計により、温度差を微調整できます。安定した正確な勾配は、「フラッシュ」核生成（一度に多くの小さな結晶が形成されること）を防ぎます。代わりに、ゆっくりとした制御された析出を促進し、大型の結晶につながります。

成長環境

炉が熱エンジンを提供しますが、反応は密閉された容器内で行われます。炉と容器の相互作用を理解することが不可欠です。

石英管アセンブリ

プロセスは、密閉された反応容器として機能する高純度の石英管内で行われます。炉は、約4×10⁻⁶ Torrの真空環境を維持しながら、この管を収容する必要があります。

石英管は化学的に安定しており、ヨウ素や原料との反応を防ぎます。炉は、管の構造的完全性や真空シールを損なうことなく、この管を約500℃まで加熱する必要があります。

期間と安定性

結晶成長は瞬時ではありません。類似の材料では、プロセスに最大10日間かかる場合があります。

高性能2ゾーン炉の重要な設計機能は、ターゲット勾配（例：450〜500℃）を長期間変動なく維持できる能力です。炉コントローラーの不安定性は、ZrTe5結晶構造の欠陥や層につながる可能性があります。

トレードオフの理解

2ゾーンCVT法はZrTe5の標準ですが、いくつかの変数をバランスさせる必要があります。

勾配感度

「完璧な」勾配は狭いウィンドウです。

勾配が小さすぎる場合：輸送速度が遅すぎ、成長が完全に停止する可能性があります。
勾配が大きすぎる場合：輸送速度が速くなり、急速で無秩序な成長につながります。これにより、単一の高品質結晶ではなく、多結晶または構造欠陥が生じます。

壁接触汚染

超伝導体BSCCOなどの浮遊帯溶融法とは異なり、2ゾーン炉でのCVT法は、結晶と石英管との物理的接触を伴います。

石英は一般的に安定していますが、結晶が冷却される際の物理的付着や応力のわずかなリスクは常に存在し、これは浮遊帯溶融法と比較して管炉設計に固有の制限です。

目標に合わせた適切な選択

ZrTe5の成長における成功を最大化するために、炉の能力を特定の目的に適用してください。

主な焦点が結晶サイズの場合：温度勾配を機能的な下限まで最小限に抑えます。これにより、輸送速度が遅くなり、核生成サイトの数が減り、個々の結晶がより長い期間（例：10日以上）でより大きく成長できるようになります。
主な焦点が結晶純度の場合：450〜500℃の範囲で炉の校正が正確であることを確認します。このウィンドウ外の偏差は、化学量論を変更したり、ヨウ素輸送剤を結晶格子内に閉じ込めたりする可能性があります。
主な焦点が再現性の場合：「コールドエンド」温度の厳密な監視が必要です。結晶化ゾーンの安定性は、ソースゾーンよりも最終品質にとって統計的に重要です。

最終的に、2ゾーン炉は熱を静的な状態から動的なツールに変え、結晶形成の正確な速度と構造を指示できるようにします。

概要表：

特徴	ZrTe5成長の要件	結晶品質への影響
温度勾配	通常450℃（成長）から500℃（ソース）	ヨウ素剤を介した原料の方向性輸送を駆動します。
熱安定性	長期維持（最大10日以上）	構造欠陥を防ぎ、均一な層形成を保証します。
核生成制御	正確な$\Delta T$調整	低い勾配は核生成サイトを減らし、より大きな単結晶につながります。
雰囲気	真空密閉石英管（約4×10⁻⁶ Torr）	高純度を保証し、成長中の汚染を防ぎます。

KINTEKで材料合成を向上させましょう

精密な温度制御は、失敗した実験と高品質の単結晶の違いです。KINTEKは、専門的なR&Dと製造に裏打ちされた業界をリードする熱ソリューションを提供しています。

当社の特殊な2ゾーン管状炉とカスタマイズ可能なCVD、真空、マッフルシステムは、ZrTe5成長のような複雑なプロセスに必要な厳格な安定性を維持するように設計されています。精密な勾配制御が必要な場合でも、カスタム構築された高温ソリューションが必要な場合でも、当社のチームは独自の研究ニーズをサポートする準備ができています。

結晶成長を最適化する準備はできましたか？ 今すぐお問い合わせいただき、最適な炉ソリューションを見つけてください！

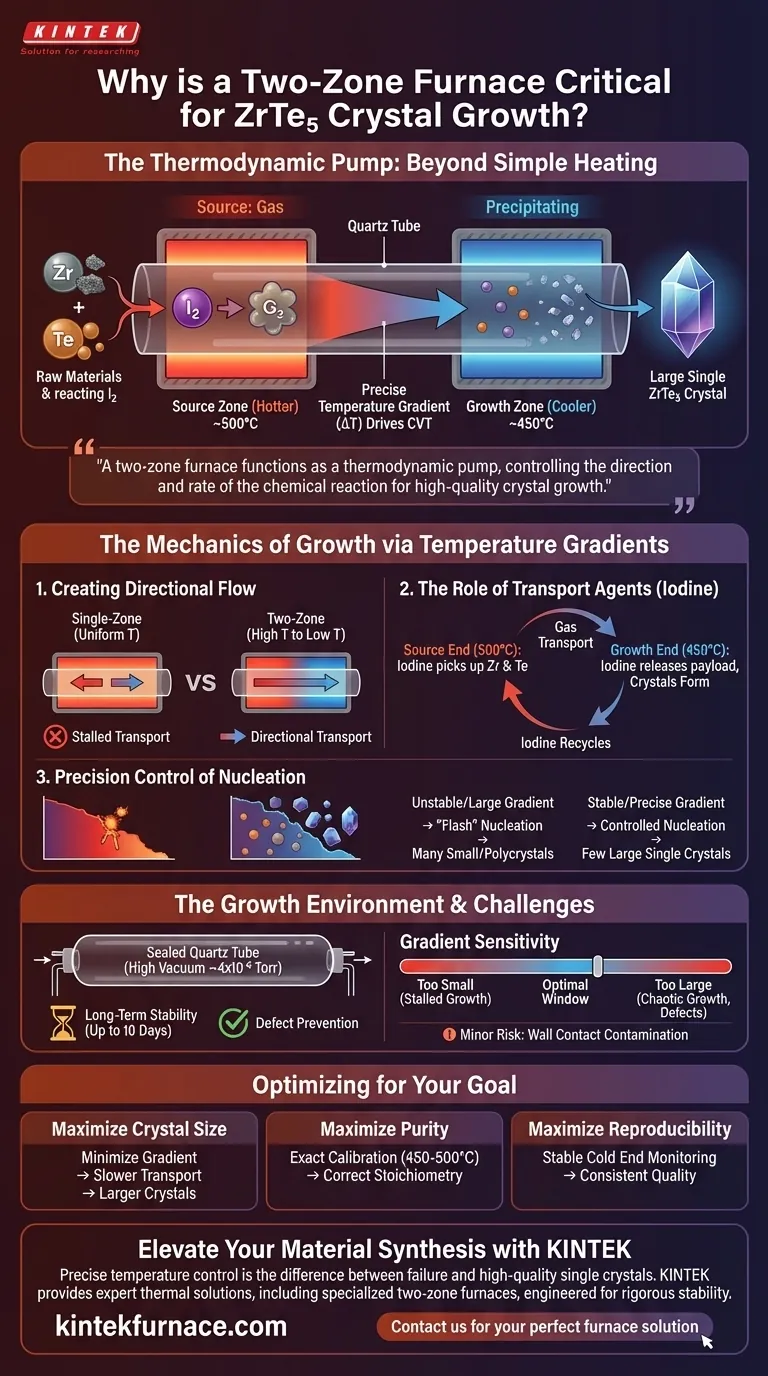

ビジュアルガイド

参考文献

Yueying Hou, Yan‐Feng Chen. Probing Anisotropic Quasiparticle Dynamics and Topological Phase Transitions in Quasi‐1D Topological Insulator ZrTe<sub>5</sub>. DOI: 10.1002/advs.202504798

この記事は、以下の技術情報にも基づいています Kintek Furnace ナレッジベース .
