要するに、標準的な循環水真空ポンプが達成できる究極の真空レベルは、2000〜4000パスカル（Pa）の範囲です。これは20〜40ミリバール（mbar）、またはゲージ圧で約-0.098メガパスカル（MPa）に相当します。このレベルは粗真空または低真空と見なされ、ろ過、吸引、ロータリーエバポレーションなど、多くの一般的な実験室用途に理想的です。
技術仕様は通常20〜40 mbar前後ですが、水真空ポンプの真の性能は、使用する水の蒸気圧によって根本的に制限されます。この原理を理解することが、それがアプリケーションの要件を満たすかどうかを判断する鍵となります。
水ポンプが真空を生成する方法
循環水真空ポンプ（ウォーターリングポンプとも呼ばれます）は、シンプルで堅牢な装置です。密閉された空間から気体分子を除去するために、水を作動流体として使用します。
「液体ピストン」のメカニズム
ポンプ内部では、インペラがケーシング内で偏心して回転します。これにより、遠心力によって外壁に押し付けられた水のリングが形成されます。
インペラが偏心しているため、その羽根とウォーターリングの間の空間は連続的に膨張と収縮を繰り返します。膨張する空間はガスを吸い込み（吸引）、収縮する空間はガスを圧縮して排出します（排気）。この動作により、ウォーターリングが液体のピストン群として効果的に機能します。
主な制限要因：水の蒸気圧
ポンプの究極の真空度は、機械的な設計ではなく、水自体の物理学によって制限されます。システム内の圧力が低下すると、ポンプ内の水が蒸発し始めます（またはより低い温度で沸騰します）。
この水蒸気が真空空間を満たします。水自体がその分の圧力を常に発生させるため、ポンプは使用している水の蒸気圧よりも低い圧力を生成することはできません。
水温が性能を決定する方法
水の蒸気圧は水温に直接依存します。水温が低いほど蒸気圧は低くなり、より深い（低い圧力の）真空が得られます。
例えば、25℃（77°F）では、水の蒸気圧は約31.7 mbarです。15℃（59°F）では、17 mbarまで低下します。これは、単に冷たい水を使用するだけでポンプの性能が大幅に向上することを示しています。
性能範囲と向上策
この原理を理解することで、遭遇する可能性のある実際的な仕様を理解するのに役立ちます。
標準動作範囲
ほとんどの仕様では、真空度を2000 Pa（20 mbar）として記載しています。これは、循環水が室温（約20℃ / 68°F）付近にあると仮定した場合のもので、この温度での水の蒸気圧は23.4 mbarです。これが期待すべき現実的な日常の性能です。
流量と究極の真空度の違い
流量（例：80 L/min）と究極の真空度を区別することが重要です。流量はポンプが空気をどれだけ速く除去するかを測定し、究極の真空度はポンプが最終的にどれだけの空気を除去できるかを測定します。高い流量は深い真空度を保証するものではありません。
エジェクタを使用してより深い真空度を得る
一部のシステムには、シリーズ大気エジェクタを装備することができます。この装置はベンチュリ効果を利用して追加の低圧ステージを生成し、システムが通常の水蒸気圧の限界を超えて270〜670 Pa（2.7〜6.7 mbar）というより深い真空度に達することを可能にします。
トレードオフの理解
水真空ポンプが人気があるのには理由がありますが、その限界を知ることが不可欠です。
蒸気圧の底
これが主なトレードオフです。これらのポンプは、質量分析や表面科学などの用途で要求される高真空や超高真空レベルを達成することは物理的に不可能です。
汚染の可能性
生成される真空は「クリーン」ではありません。水蒸気が飽和しており、感度の高いサンプルを汚染したり、特定の化学反応を妨害したりする可能性があります。
水温の上昇（クリープ）
冷却ユニット（チラー）のないクローズドループシステムでは、ポンプの機械的動作により時間とともに水が温まります。水温が上昇すると、蒸気圧が上昇し、真空性能は着実に悪化します。
水ポンプはあなたの目的に合っていますか？
このガイドを使用して、循環水真空ポンプがあなたのニーズに適合するかどうかを判断してください。
- 主な焦点が一般的な実験室ろ過、ロータリーエバポレーション、または吸引である場合： これらのプロセスは20〜40 mbarの範囲内でうまく機能するため、水ポンプは優れた、堅牢で費用対効果の高い選択肢です。
- 主な焦点が凍結乾燥（ライオフィリゼーション）や1 mbar未満の真空を必要とするプロセスである場合： 2段ロータリーベーンポンプやドライスクロールポンプなど、別の種類のポンプが必要になります。
- 主な焦点が水ポンプで可能な限り最高の真空度を達成することである場合： 冷たい、新しい水を使用するか、ポンプを冷凍サーキュレータに接続して水温を一定に低く保ちます。
性能が水温に直接結びついていることを理解することで、真空プロセスを効果的に管理および最適化できます。
要約表：
| パラメータ | 値 | 備考 |
|---|---|---|
| 究極の真空範囲 | 2000-4000 Pa (20-40 mbar) | 室温の水（約20℃）の標準値 |
| 主な制限要因 | 水の蒸気圧 | 水温に依存し、水温が低いほど真空度が向上 |
| エジェクタによる強化された真空度 | 270-670 Pa (2.7-6.7 mbar) | より深い真空度を得るためにベンチュリ効果を利用 |
| 一般的な用途 | ろ過、吸引、ロータリーエバポレーション | 粗真空のニーズに適している |
| 制限 | 高真空/超高真空には不向き、水蒸気汚染の可能性 | 1 mbar未満を必要とするプロセスでは避けるべき |
研究室独自のニーズに合わせた信頼性の高い真空ソリューションが必要ですか？ KINTEKでは、優れた研究開発と社内製造を活用し、マッフル炉、チューブ炉、ロータリー炉、真空・雰囲気炉、CVD/PECVDシステムなど、先進的な高温炉ソリューションを提供しています。当社の強力な深部カスタマイズ機能により、真空プロセスの最適化であれ、複雑な熱処理であれ、お客様の実験要件を正確に満たすことが保証されます。当社の専門知識がお客様の研究室の効率と成果をどのように向上させられるかについて、今すぐお問い合わせください！

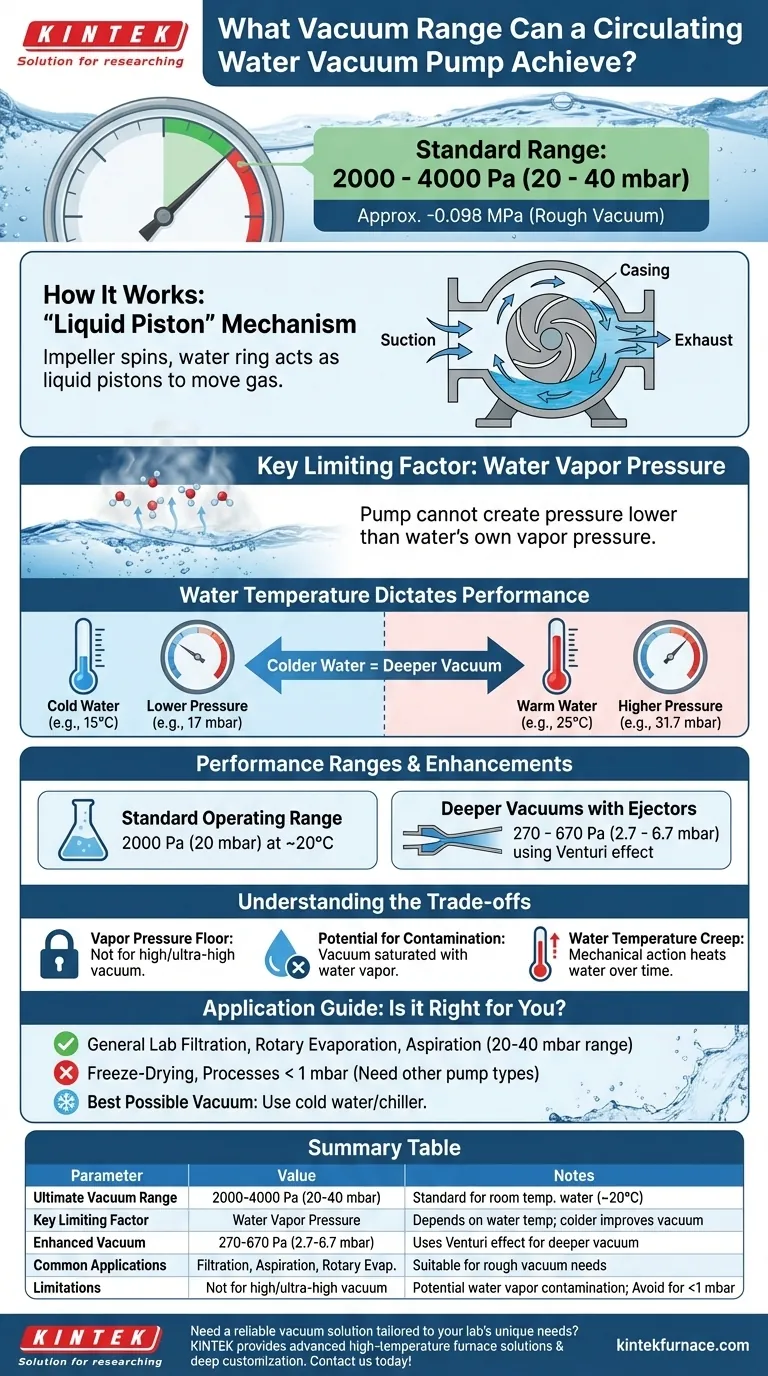

ビジュアルガイド
