回転炉の核心は、材料を転動・混合しながら加熱するように設計された円筒形の熱処理ユニットです。これは、わずかに傾斜した樽状のチャンバーで構成されており、軸を中心に回転します。この傾斜と回転の組み合わせにより、材料がより高い入口からより低い出口へと連続的に移動しながら、熱に均一にさらされることが保証されます。
回転炉の基本原理は、静的加熱の主な課題である温度分布の不均一性を克服するために、機械的動作（回転と転動）を利用することです。この設計により、熱処理は静的なバッチプロセスから動的な連続フローへと変わり、すべての粒子が一貫した熱暴露を受けることが保証されます。
回転炉の分解：主要コンポーネント
回転炉の有効性は、4つの主要コンポーネントの相互作用から生まれます。それぞれが構造的な完全性から熱制御に至るまで、特定の機能のために設計されています。
炉体
主要な構造は、長くて円筒形の樽またはドラムであり、通常は頑丈な溶接鋼板で作られています。産業用途では、これらの本体は非常に大きくなることがあり、長さが200メートルを超えることもあります。
耐火ライニング
鋼製本体の内部は、耐火ライニングによって保護されています。この層は、特殊なレンガ、鋳込みセメント、または成形可能な物質などの材料で作られており、極端な内部温度から鋼製シェルを断熱することと、プロセス材料による化学的腐食からそれを保護するという2つの重要な目的を果たします。
駆動システム
炉は、強力な駆動システムによって回転します。これは通常、大きなギアアセンブリまたは一対の駆動ローラーです。最新のシステムは可変速制御を備えており、オペレーターは回転速度を調整することで、炉内の材料の滞留時間を正確に管理できます。
内部熱源
熱は、ガスバーナーまたは電気ヒーターのいずれかによって生成されます。この熱エネルギーは、伝導（高温の炉壁との接触）、対流（高温ガスとの接触）、および放射（壁と炎からの）の組み合わせによって材料に伝達されます。
動作原理：動きと熱のシンフォニー
回転炉の動作は、目標を達成するために物理学を活用する、連続的で制御されたプロセスです。
傾斜と回転の役割
材料は炉の高い方の端に供給されます。炉が回転すると、材料は円筒壁の側面を沿って持ち上げられ、重力によって再び下に崩れ落ちます。この絶え間ない混合が、炉の緩やかな傾斜と相まって、材料が排出端に向かってゆっくりと均一に進むことを保証します。
向流（カウンターカレント）の原理
最大の熱効率のために、高温ガスは通常、炉内を向流で流れます。これは、ガスが材料排出端から入ると同時に材料供給端から出ることを意味します。この配置により、最も高温のガスが最も高温の材料と接触し、炉の全長にわたって熱伝達を最大化する急峻な温度勾配が作成されます。
精密な温度制御
内部温度は熱電対によって監視され、熱を電気信号に変換します。これらの信号は温度コントローラーに送られ、実際の温度と設定値を比較します。その後、コントローラーはヒーターへの電力またはバーナーへの燃料の流れを自動的に調整し、安定した正確な熱環境を維持します。
トレードオフの理解
非常に効果的である一方で、回転炉の設計には考慮すべき特定のトレードオフが存在します。
機械的な複雑さ
炉の回転する性質は、静的炉と比較して大きな機械的複雑さを伴います。駆動システム、サポートローラー、および回転シェルのシールはすべて定期的なメンテナンスを必要とし、故障の潜在的なポイントとなります。
材料の適合性
転動作用は、粉末、顆粒、スラッジには優れていますが、すべての材料に適しているわけではありません。研磨や衝撃によって損傷する可能性のある繊細な部品は、この種の処理の候補としては適していません。
雰囲気とシーリング
制御された雰囲気（例えば、不活性または還元性）を維持することは、回転炉ではより困難になる可能性があります。巨大な回転シリンダーの供給端と排出端のシールは複雑であり、適切に設計および維持されていない場合、漏れの原因となる可能性があります。
プロセスのための適切な選択
適切な炉技術の選択は、材料とプロセスの目的に完全に依存します。
- 主な焦点が連続的、大量の処理である場合： 回転炉は、鉱石、セメント、化学物質、廃棄物など、ノンストップのワークフローの恩恵を受ける材料にとって理想的な選択肢です。
- 主な焦点が最大限の熱均一性を達成することである場合： 回転炉の絶え間ない混合作用は、静的バッチ炉では達成が難しいレベルの熱的均一性を顆粒材料にもたらします。
- 主な焦点が繊細な部品の処理である場合、または完全なシールが必要な場合： 静的ボックス炉、コンベヤーベルト炉、またはマッフル炉などの代替技術を検討する必要があります。
結局のところ、動きと熱の相互作用を理解することが、あなたのアプリケーションのために回転炉の力を活用するための鍵となります。
要約表：
| コンポーネント | 機能 |
|---|---|
| 炉体 | 材料の封じ込めと回転のための円筒構造 |
| 耐火ライニング | 高温と腐食からの断熱と保護 |
| 駆動システム | 制御のために可変速で炉を回転させる |
| 熱源 | 伝導、対流、放射のためにバーナーまたはエレメントを介して熱を供給する |
カスタム回転炉による熱処理の最適化の準備はできていますか？ KINTEKでは、卓越した研究開発と社内製造を活用し、高度な高温炉ソリューションを提供しています。当社の製品ライン（回転炉、マッフル炉、チューブ炉、真空・雰囲気炉、CVD/PECVDシステムなど）は、お客様固有の実験ニーズに正確に応える強力な深層カスタマイズ機能によって補完されています。鉱業、化学、材料科学のいずれの分野であっても、連続運転のための効率的で均一な加熱を保証します。当社の専門家と話し合い、ラボのパフォーマンスをどのように向上させられるかをご相談いただくために、今すぐお問い合わせください！

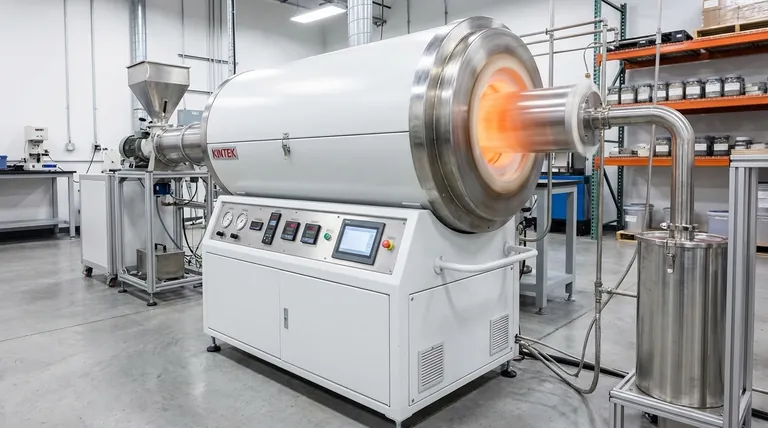

ビジュアルガイド
