簡単に言うと、化学気相成長（CVD）炉は、主に半導体、光学、航空宇宙産業で使用されています。その目的は、特定の電子的、光学的、または機械的特性を持つコンポーネントを作成するために、基板上に原子レベルで非常に薄く、純粋で高性能な材料膜を堆積させることです。
重要な洞察は、CVD炉が単なる加熱装置ではなく、精密製造ツールであるということです。業界は、特定の機能を持つ材料を一から構築する必要がある場合、他の方法では生産が不可能なコーティングを作成するためにCVDに目を向けます。
核心原理：CVDが他と異なる理由
通常の炉は、材料を加熱して焼きなましや焼結などの特性を変化させるだけです。しかし、CVD炉は、より複雑なタスクを実行するシステムの一部であり、表面に新しい固形材料を直接構築します。
化学気相成長の仕組み
このプロセスでは、反応性前駆体ガスを加熱されたチャンバー（炉）に導入します。これらのガスが基板の熱い表面に接触すると、化学反応が起こります。この反応により、固体材料が基板上に「堆積」または成長し、非常に薄く均一な膜を形成します。
原子レベルでの制御
この方法は、膜の厚さ、純度、構造を驚くほど細かく制御できます。この原子レベルの精度こそが、材料特性が最重要視されるハイテク部品の作成にCVDが不可欠である理由です。
CVDの主要な産業応用
特定の機能を持つ表面を設計する能力により、CVD技術はいくつかの先進産業の礎となっています。
半導体とエレクトロニクス：デジタルの基盤
これは最大かつ最も重要な応用です。CVDは、シリコンウェハー上にトランジスタや回路を形成するシリコン、窒化シリコン、その他の材料の基礎層を堆積させるために使用されます。また、太陽電池（PV）やLED用の薄膜製造にも不可欠です。CVDがなければ、現代のマイクロチップは存在しません。
光学とフォトニクス：光の操作
光学では、厚さと屈折率の精密な制御が不可欠です。CVDは、カメラや眼鏡のレンズに反射防止コーティングを施したり、レーザー用の高反射ミラーを作成したり、光学部品に保護的で傷つきにくいコーティングを施したりするために使用されます。
航空宇宙とツーリング：耐久性の向上
航空宇宙や高性能自動車の用途では、部品は極端な温度と摩耗にさらされます。CVDは、切削工具、ドリルビット、エンジン部品に超硬質で耐摩耗性のコーティング（窒化チタンなど）を施すために使用され、その寿命と性能を劇的に向上させます。また、タービンブレードを intense heat から保護する熱遮断コーティングの作成にも使用されます。
生物医学分野：生体適合性表面の作成
人工関節や歯科インプラントなどの医療用インプラントは、体に悪影響を与えることなく受け入れられる必要があります。CVDは、不活性な生体適合性コーティング（熱分解炭素など）を適用して、耐久性を向上させ、体内での拒絶反応や摩耗のリスクを低減するために使用されます。
研究と材料科学：境界を押し広げる
研究室では、CVD炉は次世代の材料を開発するための主力機器です。研究者たちはこれらを使用して、グラフェン、カーボンナノチューブ、その他の二次元物質などの新規材料を合成し、将来の技術的ブレークスルーにつながる可能性のある特性を探求しています。
トレードオフの理解
CVDは強力ですが、特定の理由で選択される特殊なプロセスです。すべてのコーティングや加熱のニーズに対応する万能なソリューションではありません。
高コストと複雑性
CVDシステムは、構築と運用に費用がかかります。洗練された真空システム、精密なガス流量制御装置、および高温の慎重な管理が必要であり、標準的な工業用炉よりも複雑です。
遅い成膜速度
原子を一つずつ積み重ねて膜を構築するプロセスは、細心の注意を要し、しばしば時間がかかります。大型部品に厚いコーティングが必要な用途では、溶射などの他の方法の方が実用的で費用対効果が高い場合があります。
危険な前駆体材料
CVDで使用されるガスは、毒性が強く、可燃性、または腐食性である可能性があります。このため、大規模な安全インフラと専門的な取り扱いプロトコルが必要となり、運用コストが増加します。
目標に応じた正しい選択
適切な熱プロセスを選択することは、材料に望む結果に完全に依存します。
- 主要な焦点がアクティブな電子的または光学的特性の作成である場合：CVDは、膜の純度と厚さを制御するその精度のため、唯一の実行可能な選択肢となることがよくあります。
- 主要な焦点が重要部品の表面硬度の向上である場合：CVDは、薄く、耐久性があり、高性能な保護層を作成するための主要な選択肢です。
- 主要な焦点がバルク材料の熱処理または焼結のみである場合：複雑なガス供給システムを持たない、より一般的な真空炉、レトルト炉、または管状炉の方が、より直接的で費用対効果の高いソリューションです。
最終的に、CVDを選択することは、特定の高価値機能のために材料の表面を設計するという決定です。
まとめ表：
| 産業 | CVD炉の主な目的 |
|---|---|
| 半導体とエレクトロニクス | トランジスタ、回路、太陽電池、LED用の薄膜堆積 |
| 光学とフォトニクス | レンズやミラーに反射防止、反射、保護コーティングを施す |
| 航空宇宙とツーリング | 工具やエンジン部品の耐摩耗性および熱遮断コーティングを作成 |
| 生物医学分野 | 関節や歯科装置などのインプラントに生体適合性コーティングを施す |
| 研究と材料科学 | グラフェンやカーボンナノチューブなどの新規材料を合成 |
KINTEKの卓越した研究開発と自社製造を活かして、高度な高温炉ソリューションをご利用ください。当社の多様な製品ラインナップには、CVD/PECVDシステム、マッフル炉、管状炉、回転炉、真空炉、雰囲気炉が含まれており、お客様固有の実験ニーズを正確に満たす強力なディープカスタマイズによって支えられています。今すぐお問い合わせいただき、オーダーメイドのソリューションでラボの能力を向上させましょう！ 今すぐお問い合わせください

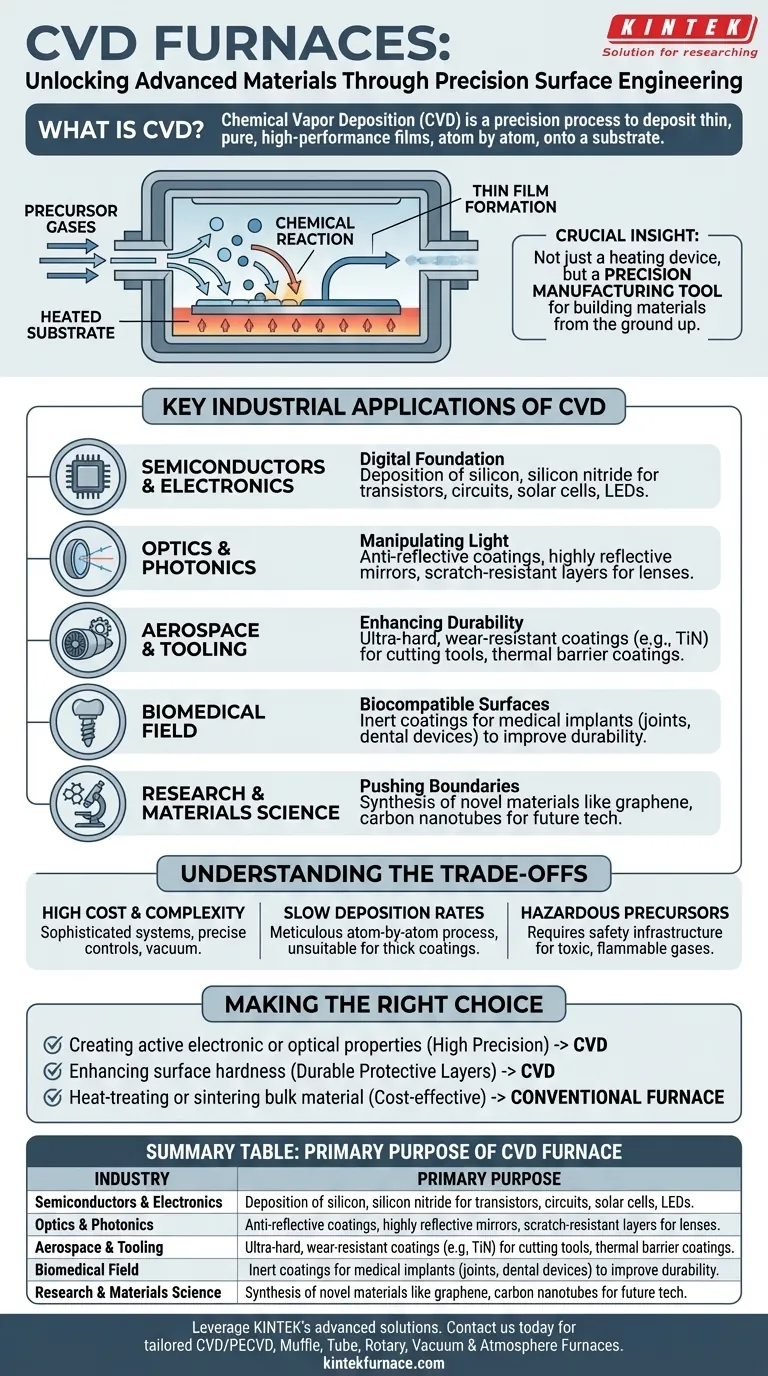

ビジュアルガイド
