単純な加熱を超えて、現代の回転管状炉は、精密な材料処理のために設計された高度に構成可能なシステムです。主要な機能には通常、高度な温度および回転制御、雰囲気管理のためのオプション、および特定の産業または実験室用途に合わせてカスタマイズ可能な様々な構造材料と安全システムが含まれます。
核となる原則は、機能の量ではなく、特定の処理課題を克服するためにそれらがどのように統合されているかです。炉の真の価値は、その制御、材料、および安全システムが、独自の材料に対して正確で均一かつ再現性のある結果を達成するために調整されたときに実現されます。
プロセスをマスターする：コア制御機能
回転管状炉の主な機能は、移動する材料に均一に熱を加えることです。このカテゴリの機能は、そのプロセスを直接制御できるようにし、炉を単純なヒーターから精密な装置へと変貌させます。
精密温度制御
現代の炉は、優れた温度精度を実現するために高度なデジタルコントローラーを使用しています。これにより、ホットゾーン全体が均一な温度を維持し、一貫した結果にとって重要です。
多くのシステムには、複雑な熱プロファイルを作成できるプログラマブルコントローラーが含まれています。例えば、特定の熱レシピを自動で実行するために、一連の加熱、保持、冷却ステップ（多くの場合数十のセグメントをサポート）をプログラムすることができます。
可変回転速度
チューブの回転を調整する能力は、基本的な機能です。DC可変速度制御により、材料がホットゾーン内に留まる時間を管理できます。
速度を遅くすると露出時間が増加し、速度を速くすると混合が改善されます。この制御は、熱伝達を最適化し、異なる粉末や粒状材料に対して望ましい結果を達成するために不可欠です。
雰囲気管理
酸素に敏感な材料や特定のガス環境を必要とする材料の場合、雰囲気制御は重要なオプションです。
この機能により、不活性ガス（窒素やアルゴンなど）や反応性ガスをワークチューブに導入することができ、望ましくない酸化を防ぎ、加熱プロセス中に特定の化学反応を可能にします。
目的のためのエンジニアリング：構造と設計の機能
炉の物理的構造は、その耐久性、温度限界、および異なる材料への適合性を決定します。これらの機能は、用途の要求に基づいて選択されます。
ワークチューブ：材料と設計
ワークチューブは炉の心臓部です。石英またはステンレス鋼が最も一般的な材料で、様々な材料で作ることができます。石英は高純度と視覚的な監視が必要な用途に理想的であり、ステンレス鋼はより優れた耐久性を提供し、より高い温度に耐えることができます。
チューブのサイズと形状も、特定の材料量と流れの特性に対応するために頻繁にカスタマイズされます。
発熱体（ヒーティングエレメント）の選択
発熱体は熱エネルギーを発生させる役割を担っています。使用されるエレメントの種類は、炉の最大必要動作温度、予想される寿命、および炉内の化学環境によって決定されます。
統合冷却システム
加熱が主な機能ですが、材料の最終的な特性にとって、制御された冷却も同様に重要であることがよくあります。オプションの冷却システムを統合して、ホットゾーンを出た後の材料の温度を制御された速度で下げることができます。
トレードオフと安全上の必須事項を理解する
適切な機能を選択するには、性能とコストのバランスを取り、材料の限界を認識する必要があります。同時に、安全機能は譲歩できません。
カスタマイズ vs. コスト
追加される機能や、より特殊な材料の選択はすべて、最終的なコストに影響を与えます。重要なのは、プロセスに不可欠な機能と、単に「あると便利」な機能を区別することです。
プロセスの要件を明確に理解することで、過剰な設計を防ぎ、より良い投資収益率を確保できます。
材料の限界
ワークチューブ材料の選択はトレードオフを伴います。石英は化学的に不活性ですが、脆く、熱衝撃に弱い可能性があります。金属チューブはより堅牢ですが、微量の汚染物質を導入したり、高温で特定のプロセス材料と反応したりする可能性があります。
内蔵の安全保護
オペレーターと機器の安全は最優先事項です。現代の炉は、事故を防ぐために複数の冗長な安全システムを備えています。
これらの不可欠な保護には、過熱、過圧、過電流に対する安全装置が含まれます。漏電保護スイッチと自動電源オフ機構も、安全な操作を保証するための標準機能です。
用途に合った適切な機能を選択する
適切な炉を特定するには、まず目標を定義する必要があります。異なる用途には異なる機能セットが求められます。
- 研究開発が主な焦点の場合：最大のプロセス柔軟性と実験のために、プログラマブル温度コントローラーと可変回転速度を優先してください。
- 大量生産が主な焦点の場合：耐久性のある構造材料、堅牢な安全システム、および連続的で自動化された処理を可能にする機能を重視してください。
- 敏感な材料や反応性のある材料の処理が主な焦点の場合：雰囲気制御システムと不活性ワークチューブ材料（石英など）の選択が最も重要な機能です。
最終的に、プロセスの要件を定義することが、結果をもたらす回転管状炉を特定するための最初で最も重要なステップです。
要約表：
| 機能カテゴリ | 主要コンポーネント | 利点 |
|---|---|---|
| コア制御 | 精密温度制御、可変回転速度、雰囲気管理 | 均一な加熱、精密なプロセス制御、敏感な材料の処理を可能にする |
| 構造と設計 | ワークチューブ材料（例：石英、ステンレス鋼）、発熱体、冷却システム | 耐久性、高温性能、および特定の材料適合性を保証する |
| 安全性とトレードオフ | 過熱、過圧、過電流保護、材料の限界、コストの考慮事項 | 信頼性の高い操作を提供し、事故を防ぎ、性能と予算のバランスを取る |
オーダーメイドの回転管状炉で材料処理を強化する準備はできていますか？ KINTEKでは、優れたR&Dと社内製造を活用し、回転炉、マッフル炉、管状炉、真空・雰囲気炉、CVD/PECVDシステムなどの高度な高温炉ソリューションを提供しています。当社の強力な深いカスタマイズ能力により、お客様独自の実験および生産ニーズに正確にお応えします。今すぐお問い合わせください。信頼性の高い効率的なソリューションで、お客様の実験室または産業プロセスを最適化する方法についてご相談ください！

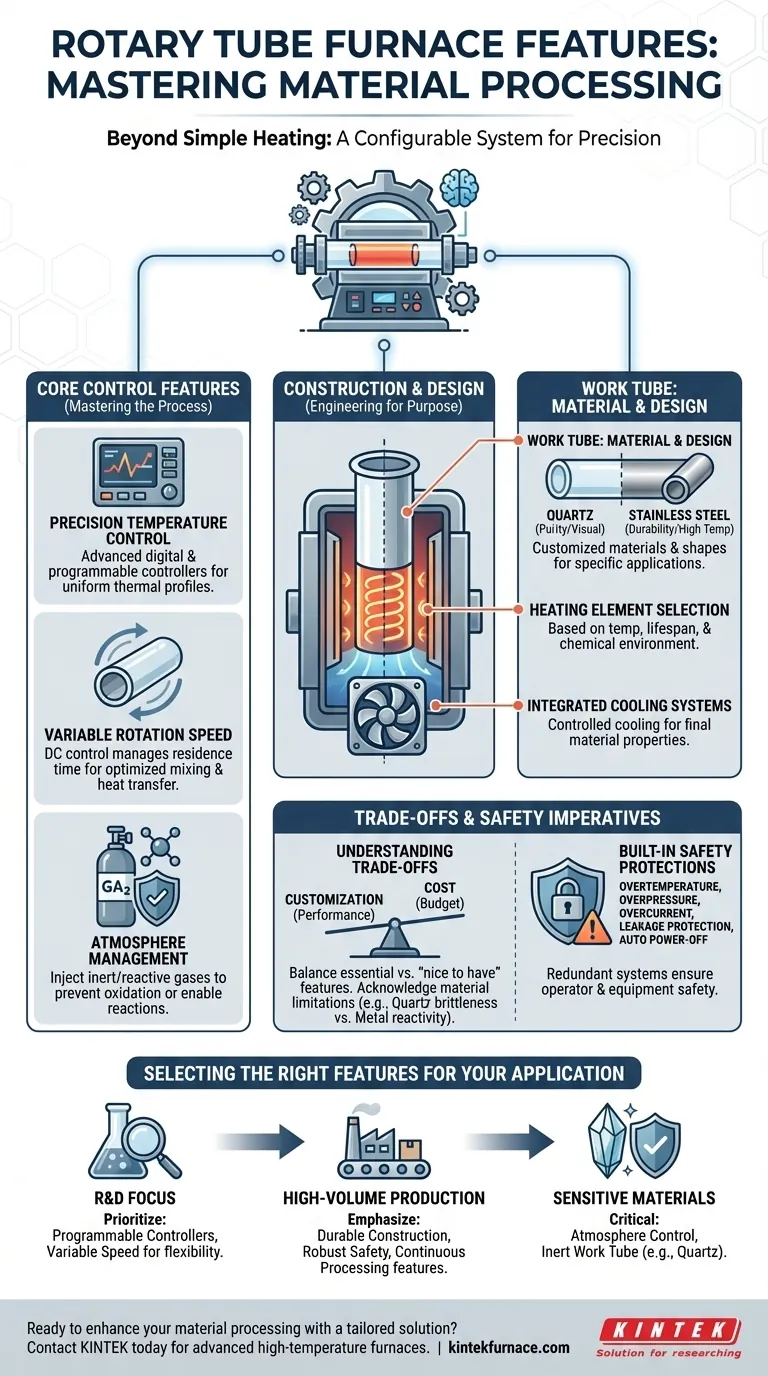

ビジュアルガイド
