ロータリーチューブ炉は、その核となる部分で、主に2つの材料グループから構成されています。 外側の炉本体は、構造的完全性と断熱のために、ほとんどの場合二重壁のステンレス鋼で作られています。しかし、重要な内側の回転チューブは、プロセスに合わせて特別に選ばれた材料で作られています。通常、石英、セラミックス、または高温金属合金です。
内側の回転チューブの材料選択は、炉の性能を決定する最も重要な単一要素です。この決定は、全体的に「最高の」材料を見つけることではなく、チューブの特性を、特定のアプリケーションの温度、化学反応性、純度要件に正確に合わせることです。
ロータリーチューブ炉の構造
ロータリーチューブ炉は単一の存在ではなく、コンポーネントのシステムです。各部品の役割を理解することで、なぜ異なる材料が使用されるのかが明確になります。
外側ケーシング：構造的シェル
炉の外側本体は、通常二重壁ステンレス鋼で作られています。この構造は、発熱体と断熱材を収容する耐久性のあるフレームを提供します。
この設計により、内壁と外壁の間にエアギャップが作成され、断熱性が大幅に向上します。これにより、外側は低温で安全に保たれ、熱は中央の回転チューブに均一に向けられることが保証されます。
回転チューブ：プロセスの心臓部
これは、材料が実際に処理される回転シリンダーです。このチューブの材料は、熱処理の要求に基づいて選択されます。
石英、セラミックス、または高温合金の選択は、炉の最高温度、化学反応に対する耐性、および最終製品の純度を直接決定します。
回転チューブの材料が重要な理由
焼成、材料合成、酸化など、炉の機能はチューブに異なるストレスを与えます。材料は、プロセスの熱的および化学的環境に耐えられるものでなければなりません。
純度と観察のための石英チューブ
石英は高純度ガラスの一種です。光学材料やナノ材料の製造など、汚染防止が最優先される場合に選ばれることがよくあります。
その透明性により、プロセスの直接的な視覚的監視も可能であり、研究開発アプリケーションにとって非常に貴重です。ただし、石英は一般に、セラミックスと比較して最高動作温度が低くなります。
極端な温度のためのセラミックチューブ
プロセスが極めて高い温度を必要とする場合、セラミックチューブ（多くの場合、高純度アルミナ製）が標準的な選択肢となります。
セラミックスは熱に非常に強く、ほとんどの雰囲気中で化学的に不活性であるため、石英やほとんどの合金を劣化させるような温度で、難治性材料の焼成や金属粉末の焼結などの積極的なプロセスに最適です。
耐久性のための高温合金チューブ
高温金属合金（インコネルなど）製のチューブは、優れた機械的強度と熱衝撃耐性を提供します。
その耐久性により、鉄鉱石ペレットやセメントクリンカーなどの重いまたは研磨性のある材料を連続的な処理環境で処理するのに適しています。また、均一な加熱のための優れた熱伝導性も提供します。
トレードオフの理解
炉の選択には、相反する要素のバランスを取ることが伴います。ある目標にとって理想的な材料が、別の目標にとっては不適切な選択となる場合があります。
温度対反応性
材料の高温耐性が、そのプロセスに適していることを保証するものではありません。一部の金属合金は、高温で強度があっても、プロセス材料やガスと反応して不純物を導入する可能性があります。化学的に不活性なセラミックチューブはこれを回避しますが、異なる熱特性を持つ場合があります。
コスト対寿命
高性能材料は高価です。高度なセラミックまたは特殊合金チューブは、標準的な石英チューブよりも初期費用が高くなります。このコストは、特に過酷な化学的または熱的条件下でのサービス寿命延長の可能性と比較検討する必要があります。
熱衝撃抵抗
材料は急激な温度変化に対して異なる反応を示します。例えば、石英は急激に加熱または冷却されると、ひび割れ（熱衝撃）を起こしやすい場合があります。損傷を防ぎ、長寿命を確保するために、プロセスのパラメータは材料の物理的制限を考慮して設計する必要があります。
プロセスに合った適切な材料の選択
特定の目標によって、適切な材料の選択が決まります。情報に基づいた決定を下すために、アプリケーションにとって最も重要なことを優先します。
- 高純度処理または視覚的監視が主な焦点の場合：温度要件が動作限界内であれば、石英チューブが最も論理的な選択です。
- 可能な限り最高の温度または化学的不活性が主な焦点の場合：アルミナ製のようなセラミックチューブは、極度の熱と反応性環境に不可欠です。
- 重いまたは研磨性のある材料に対する機械的強度が主な焦点の場合：高温金属合金チューブは、産業規模のスループットに必要な耐久性と熱伝導性を提供します。
各材料が炉の機能をどのように果たすかを理解することで、技術要件に完全に適合したシステムを選択できます。
要約表：
| 材料の種類 | 主要特性 | 最適な用途 |
|---|---|---|
| 石英 | 高純度、透明、低温 | 純度が重要なプロセス、目視監視 |
| セラミックス | 極端な温度耐性、化学的不活性 | 高温用途、反応性雰囲気 |
| 高温合金 | 機械的強度、熱衝撃耐性 | 重い/研磨性のある材料、産業スループット |
KINTEKは、卓越した研究開発と自社製造を活かし、多様な研究室に高度な高温炉ソリューションを提供しています。マッフル炉、管状炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムを含む当社の製品ラインは、独自の実験要件を正確に満たすための強力な詳細カスタマイズ機能によって補完されています。純度のための石英、極度の熱のためのセラミックス、または耐久性のための合金が必要な場合でも、お客様のプロセス効率と結果を向上させるソリューションを調整できます。今すぐお問い合わせください。お客様の具体的なニーズについて話し合い、KINTEKがお客様の研究室の目標をどのようにサポートできるかを発見してください！

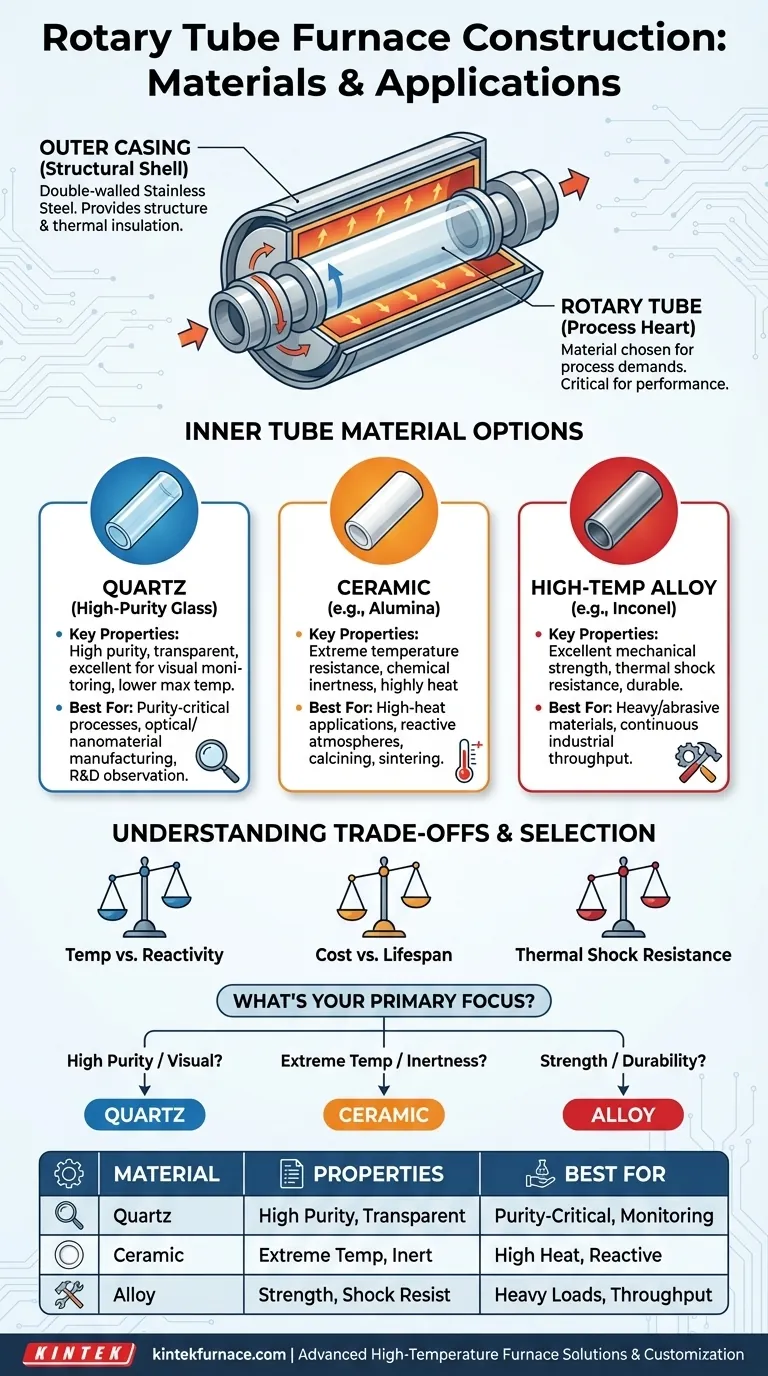

ビジュアルガイド
