本質的に、化学気相成長（CVD）チューブ炉システムは、プログラム可能な温度制御、マスフローコントローラーによる精密なガス供給調整、およびスロットルバルブと真空ポンプを用いたチャンバー圧力制御という3つの主要な動作機能によって定義されます。

これらの機能は独立しているのではなく、高度に制御された再現性のある環境を作り出すために設計された統合システムを形成しています。温度、圧力、ガス組成を協調して操作できる能力は、CVDによる高品質な薄膜や材料の成膜を成功させるための基本的な要件です。

CVD環境の柱

CVD炉は単なる熱源ではありません。それは、基板表面上で特定の化学反応を促進するために、あらゆる変数が細心の注意を払って管理される高度な反応装置です。

精密な温度制御

あらゆるCVDプロセスの基盤は熱エネルギーです。炉は、一貫した膜成長を保証するために、安定した均一な温度を提供する必要があります。

主な機能には、多くの場合1000°Cを超え、特殊なシステムでは2000°Cを超えることもある高温性能が含まれます。

均一な熱分布が不可欠です。炉は高品質の加熱素子（抵抗コイルなど）を使用し、プロセスチューブの長さに沿って完全に平坦な温度プロファイルを作成するために、複数の加熱ゾーン（1、2、3、場合によっては5）を備えていることがよくあります。

これらのシステムは温度プログラム可能であり、オペレーターが特定の昇温、保持、冷却速度を定義できるため、複雑な材料合成にとって重要です。

綿密な雰囲気制御

化学気相成長（CVD）の「気相」は、前駆体ガスを指します。この雰囲気の制御は最も重要です。

ガスの供給はマスフローコントローラー（MFC）によって管理され、チャンバーに入る各前駆体ガスまたはキャリアガスの正確な量を調整します。

圧力は、真空ポンプとスロットルバルブの組み合わせを使用して制御されます。これにより、システムは高真空からほぼ大気圧までのあらゆる圧力で作動でき、特定のCVD化学反応に適した条件に調整できます。

これにより、不活性ガス（アルゴンなど）、反応性ガス（酸素など）、または真空を含むさまざまな雰囲気下での操作が可能になり、望ましくない反応や汚染を防ぎます。

物理的な炉とチャンバー

炉の物理的な設計は、その使いやすさ、材料適合性、および安全性を決定します。

プロセスチャンバーは通常、高純度のチューブでできており、石英（約1200°Cまでの温度用）やアルミナ（より高温用）などの材料で作られており、耐熱性と膜汚染の防止のために選ばれます。

多くのシステムは水平方向の配置を採用しており、複数のサンプルや大きな基板の処理に理想的な、長く均一なホットゾーンを提供します。

安全機能が組み込まれており、炉の損傷を防ぐ過熱保護や、安全な動作条件が満たされていることを保証するインターロックが含まれます。

高度な機能と設計

コア機能に加えて、多くのCVDシステムは、処理能力を拡大したり、使いやすさを向上させたりするために特殊な機能を取り入れています。

分割チューブ設計対標準チューブ設計

標準チューブ炉は、プロセスチューブが固定された円筒形の加熱チャンバーに挿入される、シンプルで堅牢な設計です。

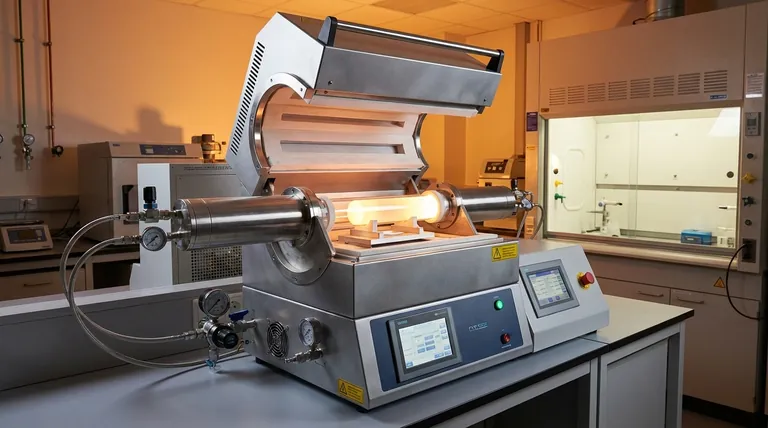

一方、分割チューブ炉（スプリットチューブ）は、ヒンジで接合された2つの半分で構成されています。これによりチャンバーを開くことができ、プロセスチューブと基板にすばやく簡単にアクセスできます。これは複雑な実験設定に非常に役立ちます。

プラズマ強化（PECVD）

一部のシステムはプラズマ源を組み込むことができます。これにより、電磁場を使用してプラズマを生成するプロセスであるプラズマ強化CVD（PECVD）が可能になります。

プラズマは前駆体ガスを活性化し、従来の熱CVDよりも大幅に低温で成膜を可能にします。これは、ポリマーなどの熱に敏感な基板への膜成膜に不可欠です。

ラピッドサーマルプロセッシング（RTP）

反応の開始および停止時間を正確に制御するために、一部の炉にはスライドステージまたは急速冷却システムが装備されています。

スライド式炉はプロセスチューブから移動させるか、強制空冷を作動させることで、基板を急速に冷却できます。これにより反応がクエンチされ、成膜材料の望ましくない拡散や相変化を防ぎます。

目的に合わせた適切な選択

適切な機能の選択は、特定のアプリケーションと研究または生産目標に完全に依存します。

基本的な研究と多用途性が主な焦点の場合：プラズマ強化のオプションを備えたマルチゾーンの分割チューブ設計は、新しいプロセスの開発と複雑な設定の処理において最大の柔軟性を提供します。
大量の確立されたプロセスが主な焦点の場合：シンプルで堅牢な単一ゾーンの水平炉は、一貫した生産にとって最も信頼性が高く費用対効果の高いソリューションとなることがよくあります。
敏感な基板への成膜が主な焦点の場合：プラズマ強化（PECVD）機能付きのシステムは、過度の熱によって下地材料を損傷するのを避けるために不可欠です。

これらのコア機能がどのように制御された反応環境を作り出すかを理解することで、材料成膜の目標に正確に合わせたシステムを選択できるようになります。

要約表：

特徴	説明	主な利点
精密な温度制御	均一な加熱ゾーンを備えたプログラム可能なランプ、保持、冷却	一貫した膜成長と材料合成を保証
綿密な雰囲気制御	ガスおよび圧力調整のためのマスフローコントローラーと真空ポンプ	特定のCVD化学反応に適した条件に調整し、汚染を防ぐ
物理的設計	高純度石英/アルミナチューブ、水平方向の配置、安全機能	材料適合性、使いやすさ、および操作上の安全性を実現
高度な機能	プラズマ強化（PECVD）、急速熱処理、分割チューブ設計	低温成膜を可能にし、敏感な基板の反応を精密に制御
