真空誘導溶解（VIM）炉の核となる構成要素は、優れた純度で金属を溶解・精錬するという単一の目標を達成するために設計された統合部品のシステムです。主要な構成要素は、真空チャンバー、誘導コイルとその電源、金属を保持するるつぼ、空気を除去するための真空システム、そしてプロセス全体を管理するための制御システムです。これらの要素が連携して、通常の空気溶解炉では不可能な酸化や溶解ガスの除去を防ぎます。
VIM炉は単なる高温ヒーターではありません。それは精密な冶金器具です。その構成要素は、クリーンな加熱のための電磁誘導と、合金の最終的な化学組成を制御するための真空を使用して、厳密に制御された環境を作り出すように設計されています。
VIM炉の構造：機能的な内訳
各コンポーネントは、明確で重要な機能を果たします。それらがどのように相互に関連しているかを理解することが、VIMプロセスそのものを理解するための鍵となります。
システムの中核：誘導コイルとるつぼ
誘導コイルは炉のエンジンです。これは水冷式のらせん状の銅管であり、電源によって励起されると強力な交流電磁場を発生させます。
この場は、ジュール熱として知られるプロセスにより、金属チャージ自体に強力な電流を誘導します。この方法は、発熱体との直接的な接触なしに熱が材料の内部で発生するため、信じられないほどクリーンで効率的です。
金属は、マグネシア、アルミナ、またはジルコニアなどの耐火材料で作られた容器であるるつぼに保持されます。るつぼ材料の選択は、極度の高温に耐え、特定の溶融合金と反応しないようにする必要があるため、極めて重要です。
制御された環境：真空チャンバーとシステム
溶解プロセス全体は、堅牢で密閉された真空チャンバー内で行われます。この炉本体は通常、高い内部温度と外部の大気圧の両方に耐えるように設計された水冷式の二重壁の鋼製容器です。
真空システムは、VIMをハイピュアプロセスたらしめるものです。これは、溶解前および溶解中にチャンバーから空気、そしてより重要なことに酸素や窒素などの反応性ガスを除去するために機能する一連のポンプ、バルブ、ゲージで構成されています。これにより、酸化物やその他の不純物の生成を防ぎます。
このシステムはまた、溶融金属から水素などの溶解ガスを除去するのにも役立ちます（脱ガスとして知られるプロセス）。これは最終的な材料の機械的特性を大幅に向上させます。
動力源と頭脳：電源と制御システム
中周波数電源は、誘導コイルを駆動するために必要な大電流の電力を供給します。最新のシステムでは、IGBT技術が採用され、電力調整が正確に行われ、溶解の加熱速度と最終温度が直接制御されます。
全体の操作は電気制御システムによって管理されます。PLC（プログラマブルロジックコントローラ）とタッチスクリーンインターフェースを使用することで、オペレーターは真空度、温度、出力など、すべての重要パラメーターをリアルタイムで監視および調整できます。これにより、プロセスが再現可能で正確であることが保証されます。
物理的インターフェース：傾斜およびモールド機構
金属が完全に溶解・精錬されたら、注湯する必要があります。油圧式または電動式の炉傾斜機構が炉アセンブリ全体を慎重に回転させ、るつぼから液体金属を注ぎ出します。
溶融金属は通常、真空チャンバー内または隣接する接続されたチャンバー内にあるモールド機構に注湯されます。これにより、外部の雰囲気にさらされることなく、金属をインゴットなどの特定の形状に鋳造できます。
運用のトレードオフの理解
VIM技術は比類のない制御を提供しますが、認識しておくべき固有のトレードオフが伴います。
純度 vs. コストと複雑性
VIMの主な利点は、極めてクリーンで高純度の合金を製造できることです。しかし、これを実現するために必要な機器—大容量の真空ポンプ、高度な電源、堅牢な制御システム—は、従来の空気溶解炉のものよりもはるかに複雑で高価です。
バッチの柔軟性 vs. スループット
VIMは、正確な化学組成を持つ小規模で高価値のバッチを製造するのに最適です。プロセスは本質的にバッチ指向であり、チャンバーの排気、溶解、精錬、鋳造にかかる時間は全体のスループットを制限します。これは、製鋼業などに見られるような大量の連続生産向けには設計されていません。
るつぼと溶解金属の相互作用
プロセスは信じられないほどクリーンですが、溶融金属はるつぼと直接接触しています。反応性の高い液体金属とるつぼの耐火材料との間に化学反応が生じるわずかなリスクが常に存在し、それが微量の不純物を導入する可能性があります。したがって、特定の合金に対して正しいるつぼ材料を選択することは、重要なプロセスパラメーターとなります。
目標に応じた適切な選択を行う
各コンポーネントが最終製品にどのように貢献するかを理解することで、特定の用途にとって最も重要なものを優先順位付けすることができます。
- 極度の純度が主な焦点の場合： 真空システムの能力（究極の真空度と排気速度）と、るつぼ材料と合金の適合性に最も注意を払ってください。
- プロセスの制御と再現性が主な焦点の場合： PLCベースの制御システムの洗練度と、正確な温度、電力、真空調整のためのセンサーが最も重要な要素となります。
- 運転効率が主な焦点の場合： 炉の傾斜およびモールド処理システムの設計と、電源のエネルギー効率が、サイクルタイムと運転コストを最小限に抑えるための鍵となります。
結局のところ、VIM炉を習得するとは、それを部品の集合体としてではなく、冶金制御全体のための統合システムとして理解することを意味します。
要約表：
| コンポーネント | 主な機能 |
|---|---|
| 真空チャンバー | 酸化を防ぐために溶解環境を密閉する |
| 誘導コイル | クリーンで効率的な加熱のための電磁場を発生させる |
| るつぼ | 金属チャージを保持し、耐火材料から作られる |
| 真空システム | 空気とガスを除去し、純度と脱ガスを向上させる |
| 制御システム | 温度、真空、電力を管理し、精度を確保する |
| 傾斜機構 | 溶融金属を安全にモールドに注湯する |
| 電源 | 誘導加熱のために調整された電力を供給する |
精度と純度で金属加工のレベルを上げませんか？ KINTEKでは、卓越した研究開発と社内製造を活用し、研究所や冶金用途に合わせて調整された高度な高温炉ソリューションを提供しています。当社のVIM炉は、マッフル炉、チューブ炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムを含む製品ラインの一部であり、お客様固有の実験ニーズを満たすための深いカスタマイズ機能を備えています。当社の専門知識がお客様のプロセスを最適化し、優れた結果をもたらす方法について、今すぐお問い合わせください！

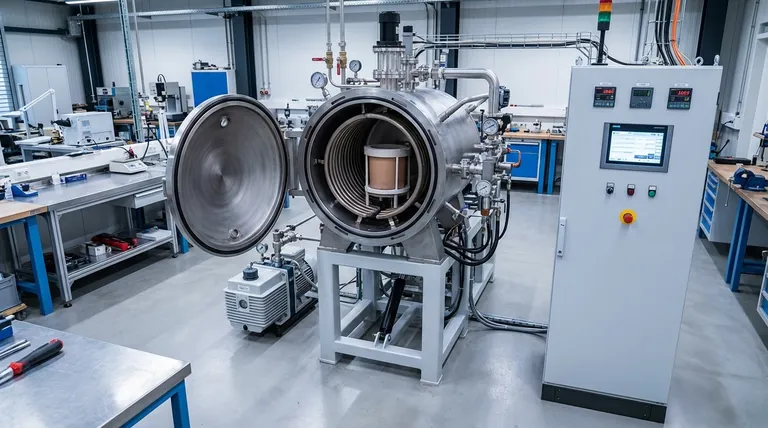

ビジュアルガイド
