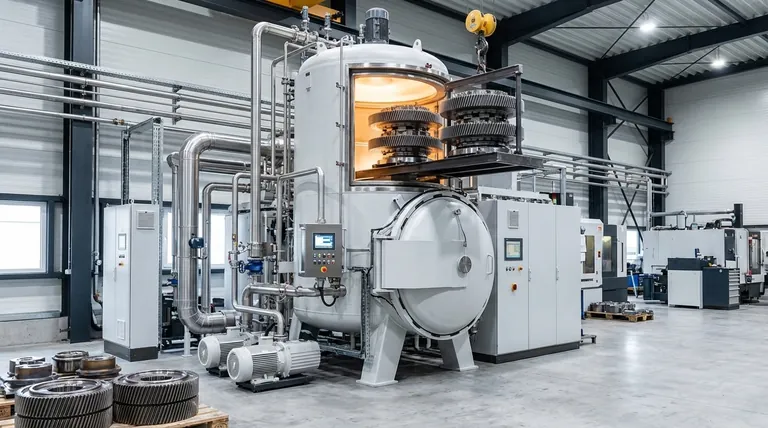

複雑な構造を持つ部品の熱処理において、垂直真空炉は優れた温度均一性を保証し、歪みを最小限に抑えることで決定的な利点をもたらします。その設計は、幾何学的に困難な部品や垂直に積み重ね可能なコンポーネントを処理するように設計されており、高い負荷密度下や複雑な断面を持つ部品に対しても一貫した冶金学的特性を提供します。
複雑な部品の核心的な課題は、単に加熱することではなく、反りや内部応力を防ぐために完全に均一に加熱・冷却することです。垂直炉の向きは、自然と均一なガス流と安定した部品配置を促進し、この基本的な問題に直接対処します。
核心原理：垂直方向が優れている理由
垂直炉の主な利点は、単に真空環境にあるだけでなく、加熱チャンバー自体の物理的な向きにあります。この設計は、複雑またはデリケートなコンポーネントの処理で遭遇する一般的な問題に直接対抗します。
比類のない温度均一性
円筒形の垂直ホットゾーンは、極めて均一な加熱を促進します。対流ガス流と放射熱は負荷の周囲により均等に分散され、他の構成で発生しがちなホットスポットやコールドスポットを排除します。
これは、厚さや幾何学的形状が異なる部品にとって極めて重要であり、部品全体が同じ速度で目標温度に達することを保証します。
歪みと応力の軽減
部品は治具から吊り下げたり、炉の底に安定して積み重ねたりすることができます。この向きは重力を味方につけ、長尺またはデリケートな部品が水平に置かれた場合に発生する垂れ下がり、曲がり、反りを防ぎます。
急速な加熱および焼入れサイクルの間の熱応力を最小限に抑えることで、垂直設計は部品の寸法安定性を維持します。
特定の幾何学的形状に最適
この炉の構成は、円筒形の断面を持つ部品や効率的に積み重ねられる部品のために特別に作られています。
一般的な例としては、航空宇宙の降着装置コンポーネント、長いシャフト、ギア、大きなベアリングリングなどがあります。垂直レイアウトは、これらの特定の形状に対して積載効率を最大化します。
真空環境の力
垂直方向が鍵となりますが、真空環境は高品質で高性能な部品を製造するために不可欠な基本的な利点を提供します。
表面汚染の防止
真空下での操作により、大気中のガスが排除され、部品表面での**酸化**（スケール発生）や**脱炭**が防止されます。
これにより、炉から出した直後に清浄で明るい仕上がりが得られ、多くの場合、後処理の洗浄や機械加工が不要になります。真空はまた、脱ガスおよび脱脂効果を提供し、表面をさらに浄化します。
材料特性の向上
制御された環境は、不純物を導入することなく精密な冶金学的変化を可能にします。真空下でのプロセスは、高張力鋼にとって重大な破壊リスクである**水素脆化**を防ぐことができます。
その結果、機械的特性が向上し、コンポーネントの寿命が延び、より高く信頼性の高い製品の合格率が得られます。
オールインワンのプロセス効率
最新の垂直真空炉は完全なシステムです。これらは急速ガス焼入れ能力を統合していることが多く、加熱から保持、冷却までの熱処理サイクル全体を単一の密閉された自動化プロセス内で実行できます。
これにより、部品の取り扱いが減り、人的エラーのリスクが最小限に抑えられ、バッチごとに優れた再現性が保証されます。
トレードオフと考慮事項の理解
強力ではありますが、垂直真空炉は特殊な装置です。客観的であるためには、その特定の運用コンテキストと制限を認識する必要があります。
設置面積と施設要件
本質的に、垂直炉は背が高いです。これは施設内で大きな頭上クリアランスを要求します。底面装入モデルでは、ピットの建設が必要になる場合もあり、インフラストラクチャへの多大な投資となります。
積載構成の制限
この炉は、背の高い円筒形または容易に積み重ね可能な部品に最適化されています。水平炉の広い炉床面積と比較して、様々な形状の小型部品を大量に処理するには効率が劣る場合があります。
メンテナンスとアクセス性
背の高い垂直チャンバー内部でのメンテナンスは、水平炉よりも複雑になる可能性があります。チャンバーの上部または下部にある発熱体や治具にアクセスするには、特別なリフトや手順が必要になる場合があります。
アプリケーションに最適な選択
適切な炉の種類の選択は、部品の幾何学的形状と主要な製造目的に完全に依存します。
- 背の高い細長い部品や大口径リング部品の歪みを最小限に抑えることが主な焦点である場合： 垂直真空炉は、寸法安定性を確保するための優れた技術的選択肢です。
- 様々な小型部品を大量に処理することが主な焦点である場合： 水平バッチ炉の方が積載の柔軟性が高く、より一般的な施設設置面積を提供する可能性があります。
- 極めてきれいな表面品質と冶金学的純度を達成することが主な焦点である場合： どちらの炉タイプも優れていますが、垂直設計は、不均一なガス流や歪みが発生しやすい複雑な形状に対して優位性を提供します。
結局のところ、垂直炉を選択することは、寸法安定性が最も重要となる部品のプロセス制御と最終部品品質への投資となります。
要約表：
| 側面 | 主な利点 |
|---|---|
| 温度均一性 | 円筒形ホットゾーンでの均一な加熱によりホット/コールドスポットを防止 |
| 歪み軽減 | 重力支援による部品配置により反りと応力を低減 |
| 表面品質 | 真空により酸化と脱炭を防ぎ、クリーンな仕上げを実現 |
| プロセス効率 | 加熱と焼入れを単一の自動サイクルに統合 |
| 最適な用途 | 航空宇宙部品、長尺シャフト、ギア、大口径リング |
精度と信頼性で熱処理プロセスを向上させる準備はできていますか？ KINTEKでは、お客様固有のニーズに合わせて調整された高度な高温炉ソリューションを専門としています。卓越したR&Dと社内製造を活用し、マッフル炉、チューブ炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムを含む多様な製品ラインを提供しています。当社の深いカスタマイズ能力により、お客様の複雑な部品形状に完全に適合する垂直真空炉を設計し、優れた温度制御と最小限の歪みを実現できます。部品の反りに悩まされることなく、今すぐお問い合わせいただき、KINTEKがいかにラボの効率を最適化し、一貫した高品質の結果を達成できるかをご相談ください！

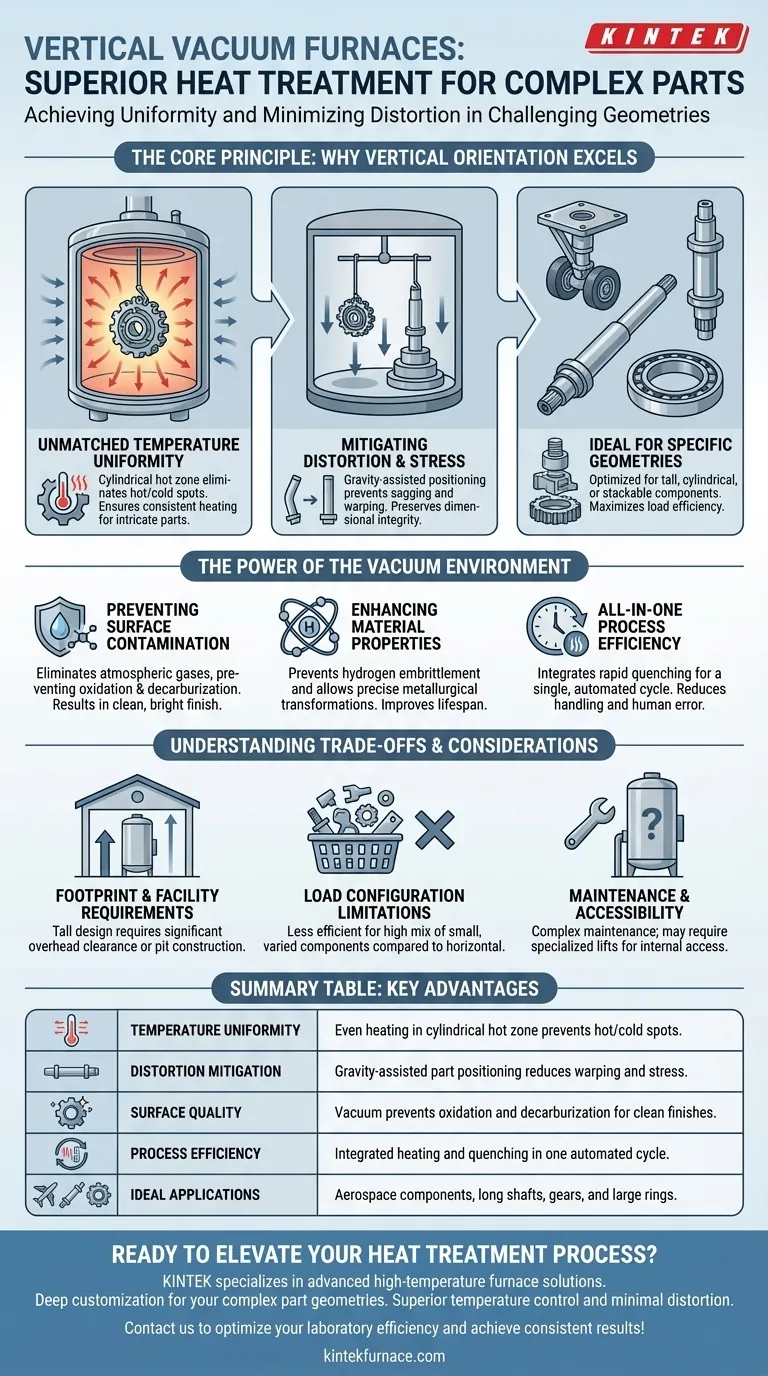

ビジュアルガイド
