真空炉は、その核となる部分において、制御された汚染のない環境で高温材料処理を行うという一つの目的のために設計された、相互接続された構成要素のシステムです。その主要な構成要素は、プロセスを収容する気密な炉チャンバー、目標温度に到達するための加熱システム、雰囲気を除去するための真空システム、プロセスを精密に管理するための制御システム、および材料を安全な温度に戻すための冷却システムです。
真空炉は単なる「熱い箱」ではありません。真空ポンプから断熱材に至るまで、各構成要素が、開放された空気中では達成不可能な冶金プロセスを可能にする環境を作り出す上で重要な役割を果たす統合システムなのです。
真空炉の構造：コアシステム
真空炉がどのように機能するかを理解するには、それが目的に合わせて構築されたシステムが連携して動作する集合体であると考えるのが最善です。各システムは熱処理サイクルの1つのフェーズを担当します。
炉チャンバー：密閉された環境
あらゆる真空炉の基盤となるのが、チャンバー、つまり容器または炉本体です。この構成要素の唯一の機能は、堅牢で漏れのない密閉空間を提供することです。
通常、高強度鋼またはステンレス鋼製の二重壁水冷構造です。壁の間を循環する水は、内部が数千度であっても、炉の外部を低温に保ち、触れても安全にします。
大きな密閉ドアは、材料の装填と取り出しのためにアクセスを提供します。チャンバーとそのシールの完全性は、必要な真空レベルを達成し維持するために最も重要です。
ホットゾーン：熱の発生と封じ込め
チャンバーの内部には、「ホットゾーン」があり、加熱要素と断熱パッケージで構成されています。ここで熱エネルギーが発生し、ワークロードに集中されます。
加熱要素は熱源です。その材料が炉の最大動作温度を決定します。一般的な材料には以下が含まれます。
- グラファイト：非酸化性真空環境で非常に高い温度（2200°C以上）に使用されます。
- モリブデンとタングステン：グラファイトからの炭素が汚染物質となるクリーンな処理用途に使用される高温金属です。
- ニッケルクロム（NiCr）：焼き戻し（750°C未満）のような低温用途に使用される抵抗線です。
断熱材は、熱が水冷されたチャンバー壁に逃げるのを防ぐために加熱要素を囲んでいます。これにより、熱効率と温度均一性が向上します。高品位のカーボンフェルト、グラファイトペーパー、セラミック繊維などの材料が、膨大な熱を反射し、封じ込めるために使用されます。
真空システム：純度の創造
真空システムは、真空炉を他の種類の炉と区別するものです。その役割は、加熱前および加熱中にチャンバーから空気やその他のガスを除去することです。これにより、材料表面の酸化やその他の望ましくない化学反応を防ぎます。
一般的なシステムでは、複数の種類のポンプが段階的に動作します。メカニカル「粗引き」ポンプが空気の大部分を除去した後、拡散、分子、または「ブースター」ポンプが引き継ぎ、高真空処理に必要なはるかに低い圧力を達成します。
冷却システム：制御された急冷
加熱サイクルが完了した後、材料は迅速かつ制御された方法で冷却されなければなりません。このプロセスはしばしば急冷と呼ばれ、望ましい冶金特性を固定するために重要です。
ほとんどの現代の「コールドウォール」炉は、2つの冷却方法の組み合わせを使用します。
- 外部冷却：チャンバーの二重壁を循環する水が、システム全体から熱を継続的に除去します。
- 内部冷却：炉は窒素またはアルゴンのような不活性ガスで急速に再充填されます。強力なファンがこのガスをホットゾーンを通して循環させ、熱交換器（通常は水冷式）を介してワークロードを迅速かつ均一に冷却します。
制御システム：操作の頭脳
プロセス全体は、洗練された制御システムによって統括されます。このシステムには、温度センサー（熱電対）、真空計、および中央プロセッサ（多くの場合PLC、またはプログラマブルロジックコントローラ）が含まれます。
制御システムは、事前にプログラムされたレシピに従って、加熱速度、保持時間、温度、真空レベル、および冷却速度を正確に管理します。これにより、すべてのサイクルが同一になり、再現性のある予測可能な結果が保証されます。
主要な設計トレードオフの理解
真空炉に選択される特定の構成要素は、その能力と限界を定義します。すべての炉が同じように作られているわけではなく、設計には重要なトレードオフが伴います。
ホットウォール対コールドウォール設計
コールドウォール炉は、水冷された真空チャンバー内に加熱要素があるタイプで、高温用途で最も一般的です。より速い加熱および冷却サイクルと優れた温度均一性を提供します。
ホットウォール炉は、真空チャンバー全体が別の大きな炉の中に配置されるタイプで、より単純ですが、限界があります。一般的に低温用途に使用され、加熱および冷却に時間がかかります。
加熱要素材料の選択
グラファイトと全金属ホットゾーン（モリブデン/タングステン）の選択は重要です。グラファイトは費用対効果が高く、高温に適していますが、特定の合金には許容できない炭素汚染源となる可能性があります。
全金属ホットゾーンは、非常にクリーンな処理環境を提供しますが、より高価であり、グラファイトよりも最大温度が低い場合があります。
純度対生産速度
真空および冷却システムの構成は、プロセス純度とサイクル時間の間のトレードオフを生み出します。強力な多段式真空システムを備えた炉は、究極の純度を得るために非常に高い真空を達成できますが、排気には時間がかかります。
逆に、大規模なガス急冷システムを備えた炉は、部品を非常に速く冷却でき、スループットを向上させますが、急速な急冷を必要としないプロセスには過剰かもしれません。
構成要素が炉の能力をどのように定義するか
真空炉を評価する際、その構成要素を理解することで、その設計を特定のプロセス要件に合わせることができます。
- 高温ろう付けまたは焼結が主な焦点である場合：目標温度を超える能力を持つグラファイトまたはモリブデン加熱要素と、酸化を防ぐ真空システムを備えた炉が必要です。
- アルミニウムの固溶化処理および時効硬化が主な焦点である場合：非常に高い真空を達成できる炉よりも、強力で均一なガス急冷システムを備えた炉の方が重要です。
- 高感度な医療用または航空宇宙用合金の処理が主な焦点である場合：絶対的な清浄度を確保し、汚染を防ぐために、全金属ホットゾーンと高性能真空システムが必要です。
最終的に、各構成要素の機能を理解することで、複雑な装置が特定の材料結果を達成するための予測可能なツールへと変わります。
要約表：
| 構成要素 | 主な機能 | 主な特徴 |
|---|---|---|
| 炉チャンバー | 密閉された漏れのない環境を提供 | 二重壁、水冷構造；高強度鋼製 |
| ホットゾーン | 熱を発生させ、封じ込める | 加熱要素（グラファイト、モリブデン、NiCr）；高品位断熱材 |
| 真空システム | 純度を保つために雰囲気を除去 | 多段ポンプ（粗引き、拡散/分子）；酸化防止 |
| 冷却システム | 制御された急冷を可能にする | ガス再充填（N2/Ar）；迅速で均一な冷却のためのファンと熱交換器 |
| 制御システム | プロセス全体を精密に管理 | PLCベース；温度、真空、サイクルパラメータを監視 |
精密で汚染のない材料処理を実現する準備はできていますか？
KINTEKでは、卓越した研究開発と自社製造を活かし、お客様独自のニーズに合わせた高度な高温炉ソリューションを提供しています。標準的なマッフル炉やチューブ炉が必要な場合でも、高感度な航空宇宙または医療用途向けの高度にカスタマイズされた真空・雰囲気炉またはCVD/PECVDシステムが必要な場合でも、当社の深いカスタマイズ能力により、お客様の炉がプロセス要件に完全に適合することを保証します。
当社の真空炉の専門知識が、お客様の研究室の能力をどのように向上させ、再現性のある高品質な結果をもたらすかについて、今すぐお問い合わせください。お問い合わせフォームからご連絡ください。個別にご相談を承ります！

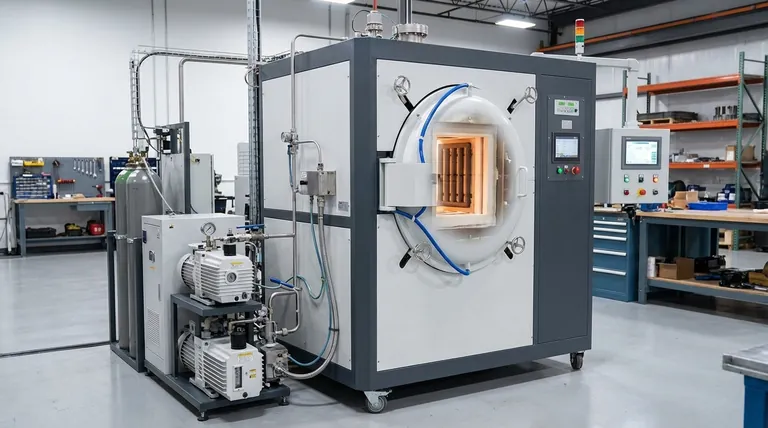

ビジュアルガイド
