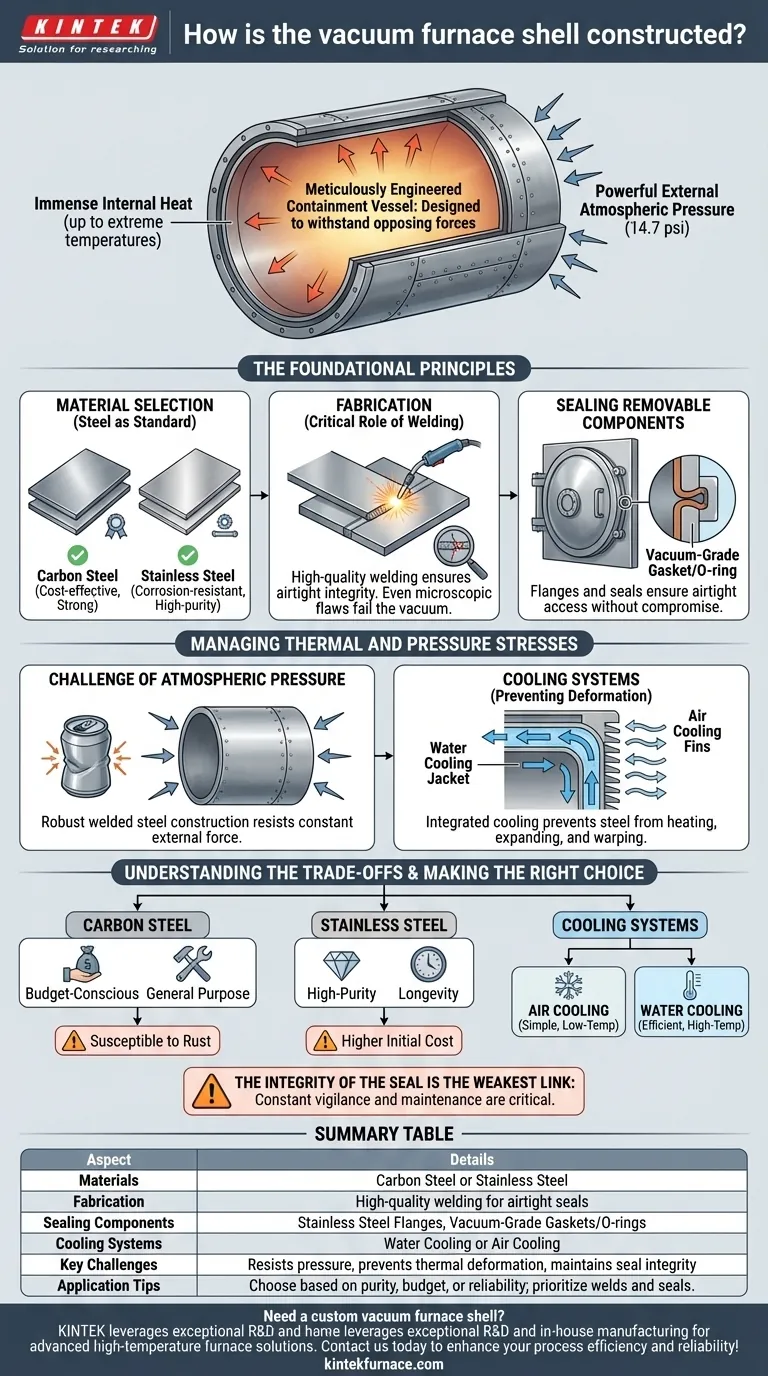

真空炉のシェルはどのように構築されていますか？高温プロセスに対応する堅牢で漏れのないチャンバーの構築

真空炉のシェルは、本質的に、巨大な内部の熱と強力な外部の大気圧という相反する2つの力に対応するために設計された、細心の注意を払って設計された封じ込め容器です。炭素鋼またはステンレス鋼の板を溶接して構築され、ドアやポートなどの取り外し可能なコンポーネントは、気密チャンバーを確保するために特殊な真空シーリング材で固定されます。

シェルの構造は単に箱を作るだけでなく、安定した不浸透性のバリアを作り出すことです。その主な目的は、内部の温度が極端なレベルに達しても、大気の圧壊力に耐えながら、真空シールを維持するのに十分なほど冷たく剛性を保つことです。

シェル構造の基本原則

その目的を達成するために、炉のシェルは特定の材料選択と製造方法に依存しています。すべての要素は、真空の完全性を保証するように設計されています。

材料の選択：鋼を標準として

シェルは、ほぼ例外なく炭素鋼またはステンレス鋼から作られています。選択は、強度、溶接性、熱応力への耐性によって決まります。これらの材料は、内部に真空がかかったときにシェルが大気圧で潰れるのを防ぐために必要な構造的剛性を提供します。

製造：溶接の重要な役割

鋼板は高品質の溶接を使用して接合されます。これらの溶接の完全性が最も重要です。たとえ微小な欠陥やピンホールリークであっても、炉が要求される真空レベルを達成したり維持したりすることを妨げ、システム全体を無効にします。溶接の品質は、炉の性能に直接反映されます。

取り外し可能なコンポーネントのシーリング

炉は積み下ろしが必要なため、アクセスや計測のためのドアやポートが含まれています。これらの開口部は、ステンレス鋼フランジや真空グレードのガスケットまたはOリングなどのコンポーネントを使用して密閉されます。これにより、チャンバーの気密性を損なうことなく、これらの取り外し可能な部品を繰り返し開閉できるようになります。

熱的および圧力的なストレスの管理

真空炉のシェルは、過酷な環境下で動作します。破損することなく、圧力差とプロセスによって発生する熱の両方を管理する必要があります。

大気圧の課題

真空を生成することは空気を「吸い出す」のではなく、汲み出すことで内部の圧力をごくわずかにします。その結果、地球の大気（1平方インチあたり約14.7ポンド）の全圧力が、シェルのすべての表面に絶えず押し付けられています。シェルの堅牢な溶接鋼構造は、この巨大で一定の外部の力に抵抗するために特別に設計されています。

冷却システム：変形の防止

炉の内部は非常に熱くなりますが、シェル自体は比較的冷たく保つ必要があります。これを達成するために、冷却システムがシェルの設計に組み込まれており、通常は水または空気が循環するジャケットがあります。この冷却により、鋼が加熱して膨張し、反るのを防ぎます。いかなる変形もシールを損ない、壊滅的な構造的故障につながる可能性があります。

トレードオフを理解する

シェルの特定の設計には、コスト、性能、運用要件のバランスを取ることが含まれます。

炭素鋼対ステンレス鋼

炭素鋼は、強力で費用対効果の高い選択肢です。しかし、錆びにくく、腐食が発生すると時間の経過とともに真空シールの完全性を脅かす可能性があります。ステンレス鋼は優れた耐食性を提供し、高純度プロセスや湿度の高い環境で好まれますが、初期費用は高くなります。

空冷対水冷

水冷は熱除去においてはるかに効率的であり、ほとんどの産業用、高温用、または高デューティサイクル炉の標準です。空冷は実装が簡単で安価ですが、熱負荷が最小限の小型の実験室用炉または低温で動作する炉にのみ適しています。

シールの完全性：最も弱いリンク

真空炉システムで最も一般的な故障点はシールです。溶接部の微細な亀裂であれ、ドアの劣化したOリングであれ、プロセス全体が完璧なシールにかかっています。これらのシーリング面の継続的な監視とメンテナンスは、信頼性の高い動作のために不可欠です。

お客様のアプリケーションに最適な選択をする

シェルの構造を理解することで、基本的な設計に基づいて炉を評価することができます。

高純度処理と長寿命が主な焦点である場合： 最高の清浄度と熱的安定性を確保するために、堅牢な水冷システムを備えたステンレス鋼シェルを優先してください。
予算を重視した汎用的なアプリケーションが主な焦点である場合： 適切に維持されて腐食を防ぐ限り、うまく製造された炭素鋼シェルは優れた性能を提供できます。
運用の信頼性が主な焦点である場合： 溶接の品質とドアやポートのシールの設計に最も注意を払ってください。これらは真空漏れの最も可能性の高い発生源です。

結局のところ、炉のシェルは真空熱処理プロセスの陰の立役者であり、成功裏の結果に必要な安定した安全な環境を提供します。

概要表：

側面	詳細
材料	炭素鋼（費用対効果が高い、強力）またはステンレス鋼（耐食性、高純度）
製造	気密シールを実現するための高品質溶接。真空の完全性に不可欠
シーリングコンポーネント	ドアとポート用の真空グレードのガスケットまたはOリングを備えたステンレス鋼フランジ
冷却システム	水冷（高温/産業用途に効率的）または空冷（低温/実験室用途向け）
主な課題	大気圧（14.7 psi）に耐える、熱変形を防ぐ、シールの完全性を維持する
アプリケーションのヒント	純度、予算、信頼性のニーズに基づいて選択する。漏れを防ぐために溶接とシールを優先する
