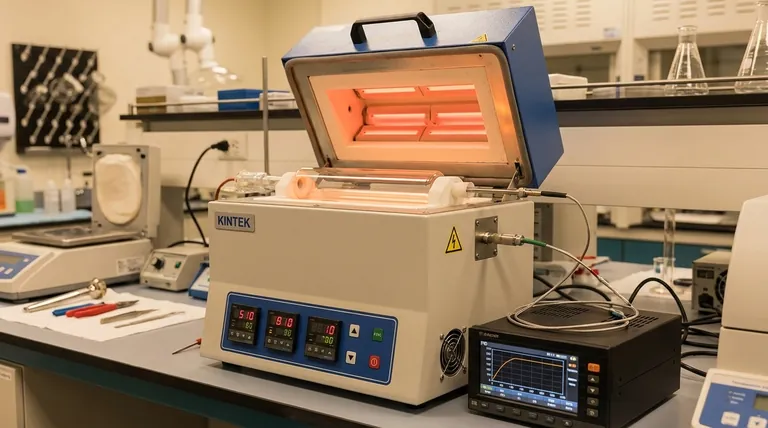

管状炉で温度制御はどのように行われますか？研究室の精密加熱をマスターする

基本的には、管状炉における温度制御は、閉ループフィードバックシステムを通じて行われます。通常、熱電対である温度センサーが炉内の温度を継続的に測定し、このデータを専用のコントローラーに送ります。コントローラーはこのリアルタイムの温度を希望の設定値と比較し、発熱体に送られる電力を正確に調整して、あらゆる差をなくします。

重要なのは単一のコンポーネントではなく、それらのインテリジェントな相互作用です。センサーが測定し、コントローラーが思考し、発熱体が作用する、これらすべてが連続的なサイクルで機能し、プロセスに対して正確で安定した熱条件を維持します。

制御システムの主要コンポーネント

炉がこれほどの高精度を達成する方法を理解するには、まず、協調して機能する3つの重要なコンポーネントを理解する必要があります。それぞれがフィードバックループにおいて明確で不可欠な役割を担っています。

センサー：熱電対

熱電対はシステムの「目」です。2種類の異なる金属線が一方の端で接合されており、炉管内に配置されて温度を測定します。

この接合部で発生する微小な電圧は、温度に応じて予測可能に変化します。この電圧信号はコントローラーにフィードバックされる生データであり、サンプルが経験している実際の条件を表しています。

頭脳：PIDコントローラー

PID（比例・積分・微分）コントローラーは操作の頭脳です。熱電対からの電圧信号を受信し、それを温度測定値に変換し、発熱体をどのように調整するかをインテリジェントに決定します。

「PID」という用語は、目標温度のオーバーシュートやその周辺での振動を防ぐために実行する3つの数学的計算を指します。

比例（P）：この動作は現在の誤差に基づいています。温度が設定値から大きく離れている場合、大量の電力を供給します。近づくにつれて、電力を減少させます。
積分（I）：この動作は過去の誤差を考慮します。熱損失によって引き起こされるような、小さく持続的な偏差を補正し、炉が時間とともに正確な設定値に達し、それを維持することを保証します。
微分（D）：この動作は将来の誤差を予測します。温度変化の割合を監視することで、設定値に近づくにつれて加熱を遅らせ、オーバーシュートを防ぎます。これは、信号機に近づくときにアクセルを緩めるのとよく似ています。

筋肉：発熱体

発熱体は実際に熱を発生させるコンポーネントです。PIDコントローラーは、単純なサーモスタットのようにオンオフするのではなく、それらに送られる出力電力を調整します。

発熱体を通る電流量を正確に調整することで、コントローラーは微細な補正を行うことができ、発生する熱が目標温度を維持するために必要な量と完全に一致するようにします。

システムが高度な性能を達成する方法

基本的なPIDループを超えて、最新の炉は、化学気相成長（CVD）、ナノ材料合成、ウェーハ洗浄などのプロセスの厳しい要件を満たすために、追加の戦略を採用しています。

プログラム可能なランプとソーク

多くの高度なコントローラーは「多段インテリジェントプログラムコントローラー」です。これは、複雑な温度プロファイルを時間とともにプログラムできることを意味します。

例えば、炉を特定の速度で加熱し（ランプ）、正確な温度で数時間保持し（ソーク）、そして制御された速度で冷却するよう命令することができます。これは、慎重な熱サイクルを必要とするプロセスにとって非常に重要です。

自己チューニングとファジーロジック

性能を最適化するために、一部のコントローラーは自己チューニングアルゴリズムを使用します。コントローラーはテストサイクルを実行して、炉固有の熱特性（加熱および冷却速度）を「学習」することができます。そして、このデータを使用して、最大の安定性のための最適なP、I、D値を自動的に計算します。

均一性のための多ゾーン制御

標準的な炉には、1組の発熱体と1つの熱電対があり、単一の加熱ゾーンを形成します。しかし、より長いチューブや、並外れた温度均一性を必要とするプロセスには、多ゾーン炉が使用されます。

これらの炉には、チューブの長さに沿って複数の独立した発熱体と熱電対が備わっています。各ゾーンは独自の制御ループによって管理されており、システムの端での熱損失を補償し、より広い領域で高度に安定した均一な温度を維持することができます。

トレードオフを理解する

完璧な温度制御を達成するには、固有の物理的および技術的制限を乗り越える必要があります。これらを理解することは、結果を正しく解釈するために重要です。

精度と安定性

これらの用語はしばしば同じ意味で使われますが、異なる意味を持ちます。

精度とは、表示される温度が熱電対の先端の真の温度とどれだけ近いか（例：±1°C）を指します。
安定性（または均一性）とは、加熱ゾーン全体で温度が時間とともにどれだけ一貫して維持されるか（例：±5°C）を指します。多ゾーン炉は安定性を大幅に向上させます。

熱電対の配置は重要

制御システムは、受け取る情報と同じくらいしか良くありません。コントローラーは熱電対の位置で完璧な温度を維持します。サンプルが熱電対から離れた場所にある場合、その実際の温度は異なる可能性があります。重要なプロセスでは、熱電対をサンプルのできるだけ近くに配置することが不可欠です。

熱遅れとオーバーシュート

炉には熱容量があるため、瞬時に温度を変えることはできません。この熱遅れこそ、うまく調整されたPIDコントローラーが管理するように設計されているものです。調整が不十分なシステムは、過度に積極的に加熱して設定値をオーバーシュートするか、または臆病すぎて目標に達するまでに過度に長い時間がかかります。

プロセスに合った適切な選択をする

必要な温度制御のレベルは、科学的または産業プロセスにおける要求に直接関係しています。

基本的な加熱やアニーリングが主な目的の場合：信頼性の高いPIDコントローラーを備えた標準的な単一ゾーン炉で十分です。
CVDや結晶成長のような高度な材料合成が主な目的の場合：複雑な温度プロファイルを実行するには、プログラム可能な多段コントローラーが不可欠です。
敏感なサンプルに対して最大限の温度均一性が主な目的の場合：独立したコントローラーを備えた多ゾーン炉が、一貫した条件を保証するための優れた選択肢です。

この制御システムを理解することで、適切な機器を選択し、その設定を最適化して、再現性の高い高品質の結果を達成することができます。

要約表：

コンポーネント	温度制御における役割
熱電対	温度を測定し、データをコントローラーに送信
PIDコントローラー	現在の誤差、過去の誤差、将来の誤差に基づいて電力を調整し、安定性を確保
発熱体	コントローラーによって調整され、熱を発生させる
多ゾーン制御	炉管全体の均一性を向上させる
プログラム可能なランプ/ソーク	時間とともに複雑な温度プロファイルを可能にする
