本質的に、真空炉における多区域加熱は、炉の加熱要素を独立して制御される明確なセクション、すなわち「ゾーン」に分割することによって実現されます。各ゾーンには独自の電源と専用の温度センサー（熱電対）が装備されています。そして、高度な制御システムが各ゾーンに異なる量の電力を供給し、温度変動を積極的に補償して、ワークロード全体が均一に加熱されるようにします。
多区域加熱は、単にヒーターを追加することではなく、制御戦略です。異なる炉セクションへの電力を独立して管理することにより、避けられない熱損失やワークロードのばらつきを積極的に修正し、単一ゾーンシステムでは実現できないレベルの温度均一性を達成します。
核心的な問題：なぜ単一区域加熱では不十分なのか
多区域システムの価値を理解するためには、まず単一ゾーン炉の固有の限界を認識する必要があります。単一ゾーン炉では、1つのコントローラーと1つの熱電対がチャンバー全体を管理しようとします。
熱損失の不可避性
炉のチャンバーは熱的に完全に密閉されているわけではありません。ドア、観察ポート、ガス急冷ノズル、熱電対の入り口付近では、自然に熱がより高い割合で逃げます。単一の制御システムでは、これらの局所的な低温部分を補償することはできません。
ワークロード密度の課題
密度の高い重いワークロードは、空の空間や軽い負荷部分よりもはるかに多くのエネルギーを吸収する重要なヒートシンクとして機能します。単一ゾーンシステムでは、密度の高い部分の近くの領域は温度が遅れ、密度の低い領域は目標温度をオーバーシュートする可能性があります。
単一熱電対の限界
単一の制御熱電対は、特定の1点でのみ温度を測定します。コントローラーは、炉全体がその正確な温度であるという誤った仮定に基づいて動作するため、実際の部品全体にわたって大きな熱勾配が生じます。
多区域システムのメカニズム
多区域システムは、炉を1つの大きな箱としてではなく、個別に管理できるいくつかの小さな相互接続されたチャンバーとして扱うことで、これらの課題を克服します。
独立した加熱要素セクション
炉の加熱要素（通常、グラファイトまたは高ニッケル合金製）は、物理的および電気的に分割されています。一般的な構成は、前、中央、後部の3つのゾーンです。これにより、ドアと後壁での熱損失を補償するために、システムが前部と後部のゾーンにより多くの電力を供給できるようになります。
専用の電力コントローラー（SCR）
各ゾーンは、独自の電力コントローラー、最も一般的にはシリコン制御整流器（SCR）に配線されています。メイン炉コントローラーは、各ゾーンのSCRに個別の独立した電力要求を送信し、炉全体にわたって正確で可変な電力供給を可能にします。
複数の制御熱電対
これは重要なフィードバックメカニズムです。各ゾーンには、その領域に配置された独自の専用制御熱電対があります。これにより、コントローラーは炉内の複数のポイントからリアルタイムの温度データを取得でき、熱環境のはるかに正確な全体像を提供します。
中央制御ロジック
炉の中央コントローラー（PLCまたは産業用コンピューター）は、連続ループで動作します。設定目標温度と各ゾーンの熱電対が報告する実際の温度を比較します。ゾーンが冷たすぎる場合は、SCRにより多くの電力を供給するようコマンドを出し、熱すぎる場合は電力を削減します。これらはすべて、他のゾーンを独立して管理しながら行われます。
トレードオフの理解
強力である一方で、多区域制御を効果的に機能させるためには、管理する必要がある要素が導入されます。
複雑性とコストの増加
ゾーンが増えるということは、より多くのハードウェアを意味します。つまり、より多くの熱電対、より多くの電源配線、そしてより多くのSCRです。これは、炉の初期設備投資が増加するだけでなく、時間の経過とともにメンテナンスや校正が必要になる可能性のあるコンポーネントの数も増えます。
適切なチューニングの重要性
多区域システムには、慎重なPIDループチューニングが必要です。適切にチューニングされていない場合、ゾーン同士が「干渉」し合う可能性があります。つまり、遅れている隣のゾーンを助けようとして、あるゾーンが設定値をオーバーシュートし、単一ゾーンシステムよりも悪い温度振動を引き起こす可能性があります。
制御用熱電対と負荷用熱電対
炉の制御用熱電対と、部品に配置される負荷用熱電対を区別することが重要です。多区域システムは、炉環境を管理するために制御用熱電対を使用し、それによって部品が加熱されます。部品自体が正しい温度であることを確認するには、別途負荷用熱電対が必要です。
目標に応じた適切な選択
多区域炉を使用するかどうかの決定は、熱処理プロセスの特定の要件によって推進されるべきです。
- 大まかな許容誤差で汎用熱処理が主な焦点の場合： 適切に設計された単一ゾーン炉で十分であり、より費用対効果が高い場合があります。
- 航空宇宙または医療の仕様（AMS2750など）を満たすことが主な焦点の場合： これらの規格で要求される厳しい温度均一性（例：±5-10°C）を達成するには、多区域加熱は不可欠です。
- 大型、高密度、または不規則な形状の部品を処理することが主な焦点の場合： 熱変動を補償し、部品全体が均一かつ予測可能に加熱されることを確実にするために、多区域システムが重要です。
最終的に、多区域加熱の実装は制御への投資であり、要求の厳しい熱プロセスで均一で再現性のある結果を保証するために必要な精度を提供します。
要約表：
| 特徴 | 説明 |
|---|---|
| 独立ゾーン | 加熱要素がセクションに分割され、それぞれが個別の制御を持ち、ターゲットを絞った電力供給を行います。 |
| 専用センサー | 各ゾーンには、リアルタイムの温度監視のための独自の熱電対があります。 |
| パワーコントローラー | SCRを使用してゾーンごとに独立して電力を管理し、熱損失やワークロードの変動を補償します。 |
| 用途 | 航空宇宙、医療仕様、大型・高密度部品の厳しい公差に不可欠です。 |
KINTEKの高度な高温炉ソリューションで、研究室の精度をアップグレードしましょう！ 卓越したR&Dと自社製造を活かし、航空宇宙、医療、研究分野の要求の厳しいアプリケーションで優れた温度均一性を保証する多区域真空炉を提供しています。当社の製品ラインには、マッフル炉、管状炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムが含まれ、すべてお客様独自の実験ニーズに合わせてカスタマイズ可能です。今すぐお問い合わせください。当社の深いカスタマイズ能力が、お客様の熱プロセスを最適化し、信頼性の高い再現性のある結果をどのように提供できるかについてご相談ください！

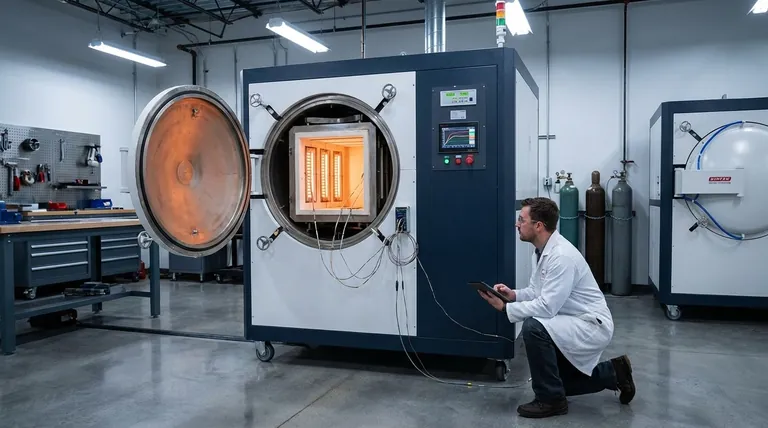

ビジュアルガイド
