その核心において、バッチ式雰囲気制御炉は、単一の隔離されたワークロードを密閉されたチャンバー内で加熱することによって動作します。材料が連続的に流れるのではなく、バッチ全体が投入され、特定のガス環境と精密な温度の下で処理された後、取り出されます。これにより、すべての部品が同じ処理を受けることが保証されます。
根本的な目的は、熱処理中に材料を周囲の空気（酸素と窒素）から隔離することです。空気を特定の制御されたガス混合物に置き換えることで、炉は酸化などの望ましくない化学反応を防ぎ、高度な製造や研究に必要な精密な材料変態を可能にします。
主要コンポーネントとその役割
炉の動作は、主要なコンポーネントを調べることで最もよく理解されます。それぞれが重要な変数であるワークロード、雰囲気、温度を管理するように設計されています。
加熱チャンバー
これは熱処理が行われる中心的な囲いです。極端な温度に耐え、優れた断熱性を提供するために、耐火セラミックスや金属のような非常に耐久性のある耐熱材料で構成されています。チャンバーのサイズは、小さな実験室モデルから大規模な産業ユニットまでさまざまです。
密閉機構
気密性は最も重要です。炉のドアやセンサーまたはガスライン用のポートには、堅牢なシールが装備されています。この機構は、外部の空気がチャンバーに侵入し、制御された雰囲気を汚染するのを防ぎ、プロセス全体を損なうことになります。
雰囲気制御システム
このシステムは、チャンバー内のガスを導入、維持、パージします。特定のガスまたはガス混合物（アルゴン、窒素、水素など）の均一な流れを確保し、保護的（不活性）または反応性の環境を作り出します。これが名前の「雰囲気制御」の部分です。
温度制御システム
熱電対のような温度センサーを使用して、このシステムはコントローラーにリアルタイムのフィードバックを提供します。コントローラーは自動的に発熱体への供給電力を調整し、チャンバー内の温度が事前にプログラムされた加熱、保持、冷却プロファイルに正確に従うことを保証します。
段階的なバッチプロセス
バッチ炉の一般的な操作サイクルは、開始から終了まで明確な連続プロセスに従います。
1. バッチの投入
ワークロード全体が、単一のユニットとして、冷たい開いた炉に投入されます。これが「バッチ」操作の定義的な特徴です。
2. パージと密閉
炉のドアはしっかりと密閉されます。その後、システムはチャンバーをパージし、周囲の空気を取り除きます。これは通常、窒素やアルゴンのような不活性ガスでチャンバーを満たし、酸素を置換することによって行われます。
3. 加熱と保持
雰囲気が確立されると、発熱体が作動します。温度は特定の目標値まで上昇し、熱プロセス（ろう付けや焼結など）が完全に完了するように、所定の時間「保持」されます。
4. 制御冷却と取り出し
保持が完了した後、炉は制御された冷却サイクルを開始します。多くの場合、材料が冷却する際の酸化を防ぐために保護雰囲気を維持したまま行われます。バッチが安全な温度になったら、炉を開けて完成したワークロードを取り出すことができます。
トレードオフの理解
強力ではありますが、これらの炉はすべての加熱用途に対する万能の解決策ではありません。それらの特定の長所と限界を理解することが、効果的に使用するための鍵です。
利点：比類のない精度
単一の静的なバッチを処理することで、炉は温度均一性と雰囲気の一貫性の両方に関して並外れた制御を提供します。これは、再現性が不可欠な高価値部品や高度な材料研究にとって重要です。
利点：優れた材料品質
酸素やその他の汚染物質を除去することで、炉は酸化、スケール、その他の欠陥を防ぎます。これにより、優れた機械的または電気的特性を持つよりクリーンな部品が得られます。
限界：低いスループット
バッチプロセス（投入、パージ、加熱、冷却、取り出し）は、コンベヤー上で部品が異なる熱ゾーンを通過する連続プロセスよりも本質的に遅いです。大量生産向けには設計されていません。
考慮事項：システムの複雑さ
密閉されたチャンバー、ガス処理システム、および高度な安全機能（水素のような可燃性ガスを使用する場合）の必要性により、これらの炉は標準的な空気炉よりも複雑で運用コストが高くなります。
目標に応じた適切な選択
適切な炉の選択は、品質、量、材料特性に関するプロセス要件に完全に依存します。
- 高精度材料研究が主な焦点である場合： バッチ炉は、新しい材料とプロセスを開発するために必要な比類のない環境制御を提供します。
- 重要部品の少量生産が主な焦点である場合： 医療用インプラント焼結や航空宇宙用ろう付けなどのプロセスでは、バッチ炉は不可欠な品質と一貫性を提供します。
- 高スループットの大量生産が主な焦点である場合： コンベヤーで部品を処理する連続炉は、ほとんどの場合、より効率的で費用対効果の高いソリューションです。
最終的に、バッチ式雰囲気制御炉は、材料の完全性が最も重要な要素である場合に選択される精密ツールです。
要約表：
| 側面 | 主な詳細 |
|---|---|
| 操作タイプ | 密閉チャンバー内の隔離されたワークロードによるバッチ処理 |
| 雰囲気制御 | 不活性ガスまたは反応性ガス（例：アルゴン、窒素）を使用して酸化を防止 |
| 温度制御 | センサーとコントローラーによる精密な加熱と保持 |
| 典型的な用途 | 材料研究、ろう付け、重要部品の焼結 |
| 利点 | 高精度、優れた材料品質、再現性 |
| 限界 | 低いスループット、高い複雑性とコスト |
KINTEKの高度な高温炉ソリューションで、あなたの材料の可能性を解き放ちましょう！
卓越したR&Dと社内製造を活かし、KINTEKは多岐にわたる研究室に、マッフル炉、管状炉、回転炉、真空炉、雰囲気炉、CVD/PECVDシステムを含む信頼性の高いバッチ式雰囲気制御炉を提供しています。当社の強力な深層カスタマイズ能力は、お客様の独自の実験要件を正確に満たし、プロセスにおける精度と材料品質を高めます。
今すぐお問い合わせください、当社のソリューションがお客様の熱処理アプリケーションをどのように向上させ、研究や生産を推進できるかについて話し合いましょう！

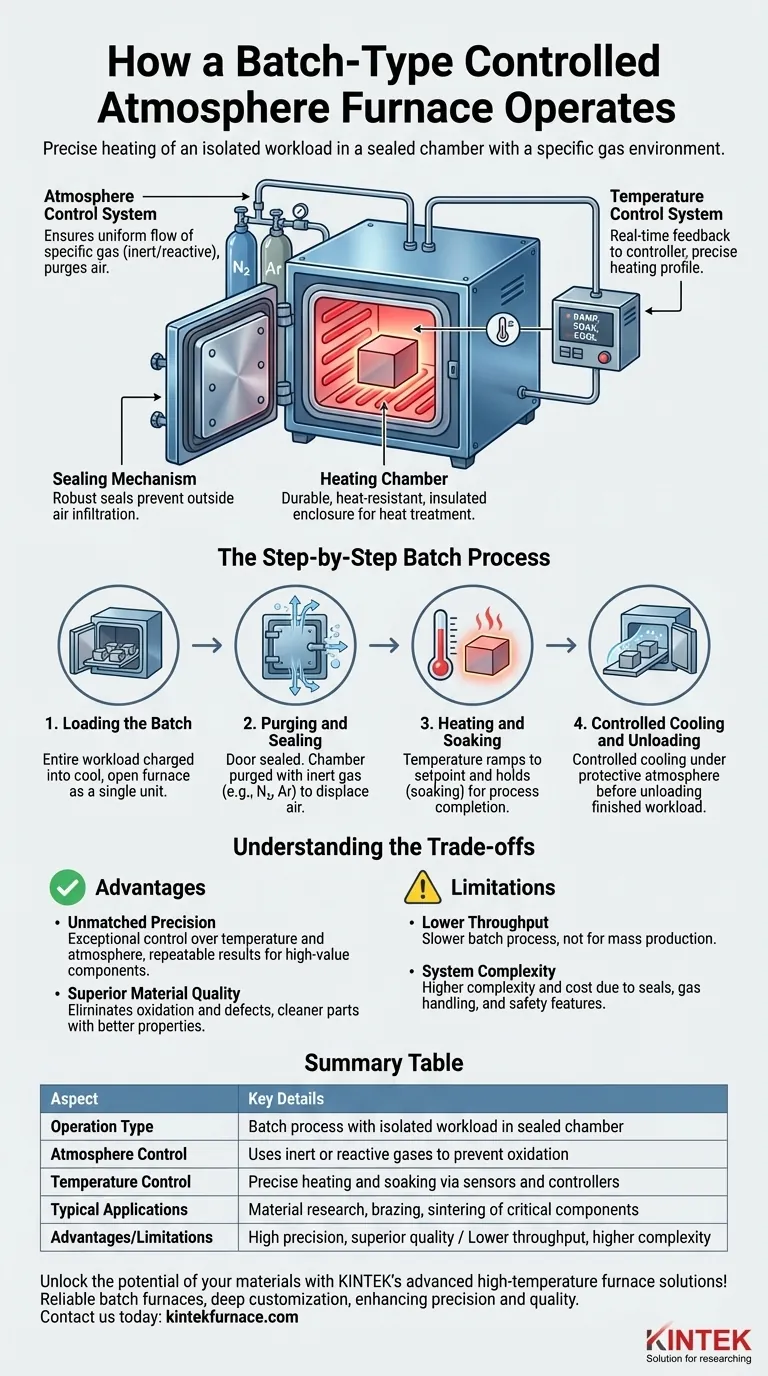

ビジュアルガイド
