真空炉では、不活性ガスは2つの重要かつ明確な目的のために不可欠です。まず、材料の高温酸化を防ぐために非反応性雰囲気を作り出します。次に、制御された急速冷却（ガス焼入れとして知られるプロセス）の媒体として機能し、特定の冶金学的特性を達成するために不可欠です。
不活性ガスの役割は、単に真空に取って代わるだけではありません。真空が反応性元素を除去する一方で、不活性ガスのバックフィルは、優れた保護シールドと、最も重要なこととして、真空単独では提供できない、正確で加速された熱制御の媒体の両方を提供します。
保護シールド：高温反応の防止
真空炉内の高温では、材料は残留する雰囲気ガスとの化学反応に非常に敏感になります。不活性ガスの主な機能は、化学的に非反応性の正圧環境を作り出すことです。
酸化リスクの排除
高真空環境であっても、微量の酸素が残る可能性があります。加熱されると、金属はこの酸素と容易に反応し、材料の構造的完全性、導電性、外観を損なう可能性のある表面に酸化物を形成します。不活性ガスパージは、この残留酸素を排出し、酸化のリスクを効果的に排除します。
材料の完全性の維持
酸素以外にも、他の反応性ガスが望ましくない変化を引き起こす可能性があります。窒素やアルゴンなどの不活性ガスを導入することで、炉の雰囲気がワークピースと反応しないようにします。これは、鋼の脱炭や、材料の意図された特性を変化させる他の表面レベルの化学変化などの問題を防止するために重要です。
パージおよびバックフィルプロセス
不活性ガスは通常、最初の真空が引かれた後、ただし加熱サイクルが始まる前に、炉室に導入されます。この「バックフィル」プロセスは、残っている反応性分子をパージし、熱サイクル全体で安定した保護環境を確立します。
制御の鍵：冷却速度の管理
現代の真空炉における不活性ガスの最も重要な役割は、冷却段階を制御することかもしれません。材料が冷却される速度は、その最終的な微細構造、ひいては硬度や強度などの機械的特性を決定します。
なぜ冷却速度が重要なのか
純粋な真空は優れた絶縁体です。真空中で部品を冷却することは、遅い熱放射のみに依存し、ほとんど制御できません。焼入れや焼きなましなど、多くの熱処理プロセスでは、目的の結晶構造を固定するために、特定の、しばしば急速な冷却速度が必要です。
ガス焼入れのメカニズム
不活性ガスは、強制対流冷却、つまりガス焼入れを可能にします。このプロセスでは、不活性ガスは強力なファンによって熱交換器（通常は水冷式）を介して循環され、その後、高速で炉の高温ゾーンに再注入されます。この冷却されたガスはワークピースから熱を急速かつ均一に吸収し、冷却速度を正確に制御できます。
真空冷却よりも優れた制御
ガス圧、種類（アルゴン対窒素）、ファン速度を変更することで、オペレーターは冷却曲線を正確に管理できます。このレベルの制御は純粋な真空では不可能であり、焼入れを必要とするプロセスにとって不活性ガスは不可欠です。
トレードオフの理解
強力であるとはいえ、不活性ガス雰囲気だけが唯一の選択肢ではありません。硬い真空と不活性ガスバックフィルのどちらを選択するかは、プロセスの目標に完全に依存します。
純粋な真空が優れている場合
絶対的な最高の純度が必要で、急速冷却が不要な用途では、硬い真空が理想的です。一部の非常に反応性の高い材料や特殊な材料は、窒素やアルゴンとわずかに反応する場合があります。これらの場合、純粋な真空は可能な限り最も非反応性の環境を提供しますが、非常に遅く、制御されていない冷却を伴います。
不活性ガスが不可欠な場合
プロセスが特定の機械的特性を達成するために、何らかの焼入れまたは制御された冷却を必要とする場合、不活性ガスバックフィルは不可欠です。熱伝達に対流を使用する能力は、焼入れや同様の処理に必要な急速な冷却速度を達成する唯一の方法です。
一般的なガス選択：窒素対アルゴン
窒素は、真空炉で最も一般的で費用対効果の高い不活性ガスです。鋼やその他の一般的な合金を伴うほとんどの熱処理用途に適しています。
アルゴンは、窒素よりも密度が高く、化学的に不活性です。チタンや特定の超合金など、より敏感な材料に使用されます。これらの材料では、高温で窒素が材料と反応して望ましくない窒化物を形成するリスクがあります。
プロセスに適した選択をする
正しい炉の雰囲気を選択することは、目的の結果を達成するための基本です。決定は、処理される材料と達成する必要がある最終的な特性に基づいて行う必要があります。
- 最高の純度と遅い冷却が主な焦点の場合：ガスバックフィルなしの硬い真空が、最も非反応性の環境を提供します。
- 一般的な熱処理中に酸化を防ぐことが主な焦点の場合：窒素は、ほとんどの合金に優れた保護を提供する費用対効果の高い不活性ガスです。
- 急速で制御された冷却（焼入れ）が主な焦点の場合：強制対流システムを備えた不活性ガスバックフィル（窒素またはアルゴン）が不可欠です。
- チタンなどの高反応性金属の処理が主な焦点の場合：高温での窒化物の形成リスクを排除するために、アルゴンが推奨されます。
最終的に、不活性ガスの戦略的な使用は、真空炉を単純な加熱室から高度な材料加工のための精密ツールへと変えます。
要約表：
| 目的 | 主な機能 | 一般的なガス |
|---|---|---|
| 保護 | 非反応性雰囲気を作り出すことで酸化と脱炭を防ぐ | 窒素、アルゴン |
| 冷却制御 | 精密な冶金学的結果のための急速で均一なガス焼入れを可能にする | 窒素、アルゴン |
KINTEKの高度な炉ソリューションで熱処理プロセスを最適化しましょう！優れた研究開発と自社製造を活用し、マッフル炉、管状炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムなどの高温炉を様々な研究室に提供しています。当社の強力な詳細なカスタマイズ能力は、お客様独自の実験ニーズに合わせた正確なソリューションを保証します。今すぐお問い合わせください。材料加工の効率を高め、優れた結果を達成しましょう！

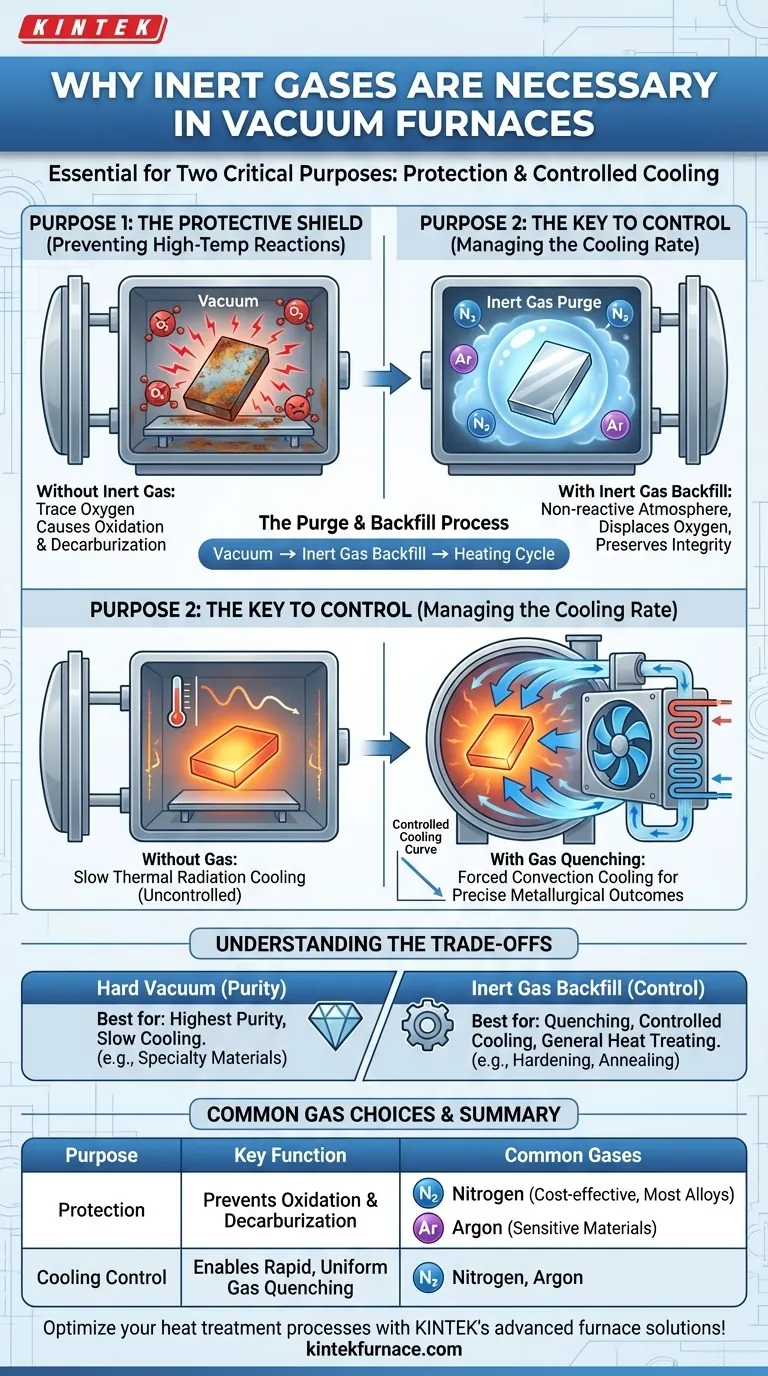

ビジュアルガイド
