本質的に、PECVDによって成膜された膜は、優れた耐薬品性や耐久性から、微調整された光学特性や電気的特性に至るまで、非常に広範な特性を示します。この多用途性は、低温でも優れた三次元カバレッジを持つ窒化ケイ素、二酸化ケイ素、ダイヤモンドライクカーボン（DLC）などの高品質な膜を作成できることに由来します。
プラズマ支援化学気相堆積法（PECVD）の核となる利点は、プラズマを使用して前駆体ガスを活性化させる点です。これにより、プラスチックや完全に製造されたマイクロチップなどの敏感な基板と互換性のあるほど低温で、高性能で均一な膜の堆積が可能になります。
基礎：PECVDで堆積できる材料とは？
膜が示す特性は、堆積される材料に直接関連しています。PECVDは、機能的に異なる膜を作成するために幅広い前駆体を扱う能力で知られています。
誘電体および絶縁膜
これらはマイクロエレクトロニクスで最も一般的な膜であり、電気絶縁、パッシベーション層、エッチングマスクとして使用されます。
主要な材料には、二酸化ケイ素（SiO2）、窒化ケイ素（Si3N4）、酸窒化ケイ素（SiOxNy）が含まれます。これらは優れた電気的遮断を提供し、下層の回路を保護します。
半導体膜
PECVDは、特に太陽光発電や薄膜トランジスタ（TFT）において、半導体層を堆積するために重要です。
ここでの主要な材料はアモルファスシリコン（a-Si:H）であり、これは太陽電池やディスプレイのバックプレーンの主要な構成要素です。このプロセスは、多結晶シリコン（poly-Si）の堆積にも使用できます。
保護コーティングおよび硬質コーティング
高い耐久性、耐摩耗性、低摩擦が要求される用途では、PECVDが主要な選択肢となります。
ダイヤモンドライクカーボン（DLC）膜は、切削工具、自動車部品、生体医療用インプラントに理想的な硬く滑らかな表面を提供します。炭化ケイ素（SiC）もまた、優れた硬度と熱安定性を提供します。
特殊コーティングおよびポリマー膜
PECVDの低温特性は、従来の高温法に耐えられない材料の堆積への道を開きます。
これには、高度な食品包装や、医療機器の生体適合性表面の作成などの用途向けの有機および無機ポリマーの堆積が含まれます。
主要な膜特性とその利点
PECVDプロセス自体が、堆積される膜に望ましい構造的および機能的特性を付与し、多くの場合、物理気相成長法（PVD）などの他の方法で可能なことを上回ります。
優れたコンフォーマルカバレッジ
PECVDは、空隙や角の薄化なしに、複雑な三次元表面を均一にコーティングする膜の堆積に優れています。
このコンフォーマルステップカバレッジは、集積回路の複雑なトポグラフィー全体にわたる完全な絶縁と保護を保証するため、マイクロファブリケーションにおいて極めて重要です。
優れた耐薬品性および耐食性
窒化ケイ素やDLCなどの膜は本質的に不活性であり、湿気、溶剤、その他の腐食性物質に対する優れたバリアを形成します。
この特性により、PECVDコーティングは、敏感な電子機器、医療機器、過酷な環境で動作するコンポーネントを保護するのに理想的です。
調整可能な光学特性および電気特性
プラズマプロセスにより、膜の組成、密度、微細構造を精密に制御できます。
これにより、光学用途における反射防止コーティングのための屈折率、または高周波電子機器における最適な絶縁のための誘電率などの特性の微調整が可能になります。
高密度および膜品質
PECVDは、クラックに対して高い耐性を持つ、高密度で均一な膜を生成します。
この構造的完全性は信頼性と長寿命を保証し、デバイスの故障につながる可能性のある欠陥を防ぎます。
トレードオフの理解
PECVDは強力ですが、万能の解決策ではありません。その限界を理解することが、情報に基づいた決定を下す鍵となります。その主な利点を提供するプラズマは、複雑さももたらします。
水素の取り込み
多くのPECVDプロセスでは、水素含有前駆体（例：シラン、アンモニア）が使用されます。これにより、a-Si:Hなどの最終膜に水素が取り込まれる可能性があります。
これは望ましい場合もありますが、取り込まれた水素は膜の長期的な安定性や電気的特性に影響を与える可能性があり、管理する必要がある要因です。
プロセスの複雑さ
プラズマ環境の制御は、単純な熱プロセスや蒸着プロセスを制御するよりも複雑です。
再現性のある高品質の結果を得るためには、RF電力、圧力、ガス流量、チャンバー化学などの要因を正確にバランスさせる必要があります。これには、多くの場合、より洗練された機器とプロセスに関する専門知識が必要です。
膜の純度と応力
非常に高温の熱CVDと比較して、PECVD膜はプラズマからのエネルギーを持つイオン衝撃により、純度が低くなったり、内部応力が高くなったりすることがあります。
このトレードオフは、多くの場合許容範囲内であり、低温堆積の利点が、ほとんどの用途において膜の完全性のわずかな違いを上回ります。
用途に合わせた適切な選択
堆積方法の選択は、要求される膜特性と基板の制約に完全に依存します。
- マイクロエレクトロニクス製造が主な焦点の場合： PECVDは、低温・高カバレッジプロセスにより、敏感なコンポーネント上への高品質な誘電体絶縁体（SiO2、Si3N4）の堆積における業界標準です。
- 耐久性のある表面コーティングの作成が主な焦点の場合： PECVDは、工具、機械部品、または生体医療用インプラント上のダイヤモンドライクカーボン（DLC）などの耐摩耗性膜の主要な選択肢です。
- 高度な光学または太陽光発電が主な焦点の場合： 屈折率を調整し、アモルファスシリコンなどの材料を堆積できる能力により、PECVDは極めて重要で不可欠なツールとなります。
独自のプラズマ駆動メカニズムを理解することにより、お客様はPECVDを活用して、用途が要求する特性を正確に持つ膜を設計できます。
要約表：
| 特性カテゴリ | 主な特性 | 一般的な用途 |
|---|---|---|
| 化学的・腐食性 | 湿気、溶剤に対する優れた耐性 | 電子機器の保護、医療機器 |
| 光学的・電気的 | 調整可能な屈折率、誘電率 | 反射防止コーティング、高周波回路 |
| 機械的・構造的 | 高密度、コンフォーマルカバレッジ、耐摩耗性 | 切削工具、自動車部品、マイクロファブリケーション |
| 材料の多用途性 | 窒化ケイ素、DLC、アモルファスシリコン | 太陽電池、TFT、生体適合性表面 |
先進的なPECVDソリューションでラボの能力を向上させる準備はできましたか？ 優れたR&Dと社内製造を活用し、KINTEKは多様なラボに、特殊なCVD/PECVDシステムを含むカスタマイズされた高温炉システムを提供します。当社の強力な深いカスタマイズ能力により、マイクロエレクトロニクス、耐久性コーティング、または光学用途のいずれであっても、お客様固有の実験的ニーズに正確に対応できます。今すぐお問い合わせいただき、当社の専門知識がお客様のイノベーションをどのように前進させるかをご相談ください！

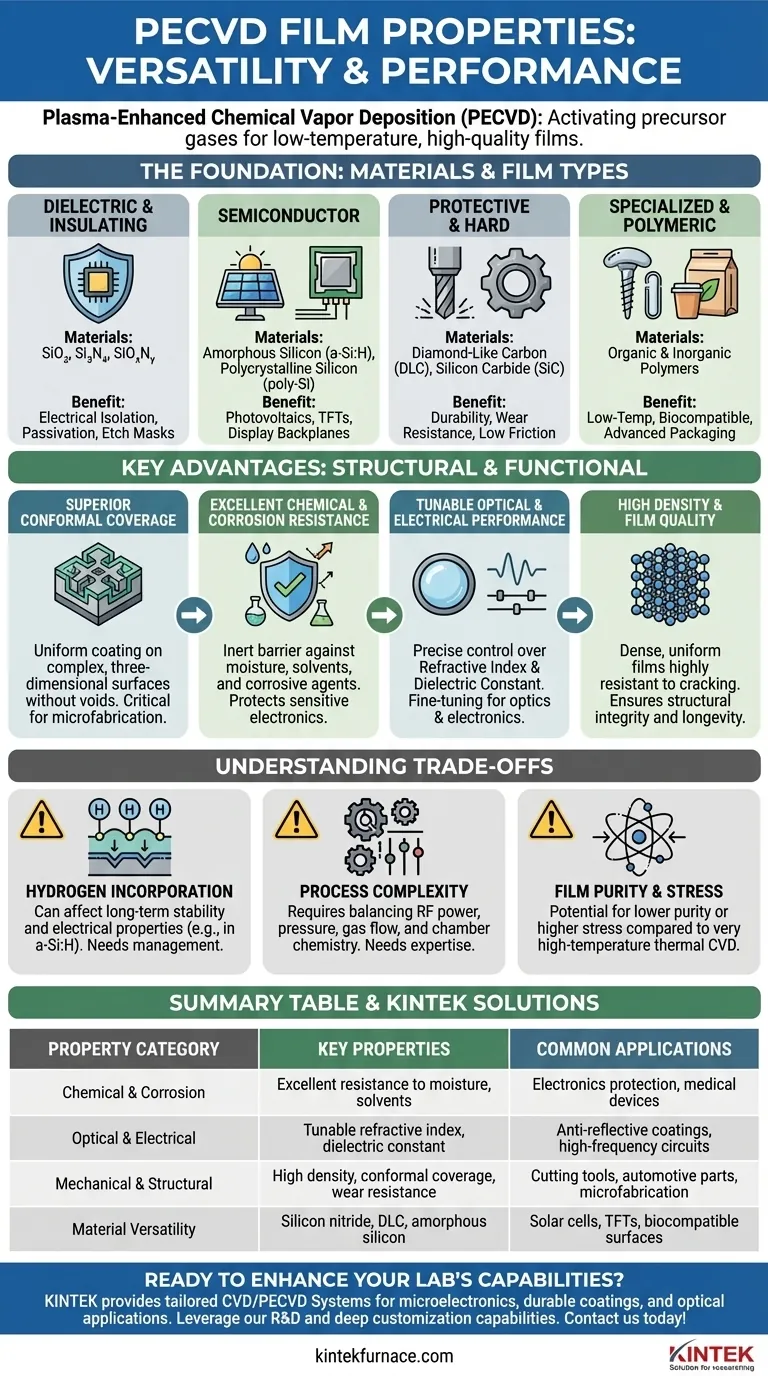

ビジュアルガイド
