真空炉の性能は、そのコア機能を強化するさまざまな利用可能なオプションによって定義されます。これらには、黒鉛やタングステンなどの加熱要素の選択、マルチサーベイ熱電対による高度な温度監視、無停電電源装置（UPS）などのシステム保護が含まれます。また、モリブデン断熱材、プログラミング用の高度なPLCベースの制御、さまざまなデータ記録方法を指定することもできます。
真空炉の適切なオプションを選択することは、アクセサリーを追加することではなく、特定の用途の正確な温度、純度、再現性の要求を満たすために、システムのコアコンポーネント（ホットゾーン、制御装置、真空ポンプ）を根本的に調整することです。
真空炉の分解：コアとオプション
オプションを理解するには、まずそれらが修正する基本システムを理解する必要があります。すべての真空炉は、いくつかの本質的で譲れないシステムを中心に構築されています。
標準炉の基盤
標準システムには、密閉可能な炉室、大気を除去するための基本的な真空ポンプシステム、電気加熱要素、および温度制御装置が含まれます。これらのコアコンポーネントが、それを真空炉にしています。
「オプション」が関与する場所
オプションとは、これらのコアシステム内で行う選択、またはそれらへの追加のことです。たとえば、すべての炉には加熱要素がありますが、その要素の材質（黒鉛、モリブデン、タングステン）は、炉の性能を決定する重要なオプションです。
プロセス制御と精度のための主要なオプション
これらのオプションは、熱処理プロセスの品質、一貫性、温度能力に直接影響します。
加熱要素とホットゾーン
加熱要素と断熱材（「ホットゾーン」）の選択は、炉の動作温度と化学環境を定義するため、最も重要な決定となります。
- 黒鉛要素： 幅広い汎用アプリケーションに適した、一般的で費用対効果の高い選択肢です。これらは、多くの場合2000°Cを超える優れた高温性能を提供します。
- タングステンまたはモリブデン要素： これらのオールメタルホットゾーンは、高純度で炭素汚染がないことが要求されるプロセスで選択されます。モリブデンは通常1650°Cまでの温度に使用され、タングステンはさらに高い温度に使用されます。
断熱材パッケージ
適切な断熱材は、温度の均一性とエネルギー効率を保証します。ステンレス鋼の保持構造内にあるモリブデン断熱材のようなオプションは、優れた蓄熱性とクリーンな環境を提供し、オールメタルホットゾーンを補完します。
温度監視と制御
標準システムには、温度を測定するための単一の熱電対が含まれていることがよくあります。
- マルチサーベイ熱電対： このオプションは、チャンバー全体に複数の熱電対を配置します。これは、ワークロード全体での温度均一性を検証するために不可欠であり、航空宇宙または医療機器の認証で一般的に要求されます。
- 高度な電力調整： SCR電源は、加熱要素に非常に安定した正確な電力調整を提供し、多くの場合、±1度以内の厳密な温度制御を可能にします。
システムの信頼性と自動化のためのオプション
これらの機能は、使いやすさを向上させ、投資を保護し、プロセスデータが正確にキャプチャされることを保証します。
高度な制御とデータロギング
基本的なコントローラで単純なサイクルを実行できますが、高度なシステムは完全な自動化を提供します。
- タッチパネル付きPLC制御： プログラマブルロジックコントローラ（PLC）を使用すると、複数のランプ、保持、ガス再充填を伴う複雑なサイクルをプログラム、保存、自動実行できます。
- データロギングとチャートレコーダー： この機能は、プロセスのパラメータ（温度、真空度、時間）の完全なデジタルまたは物理的記録を提供します。これは、品質管理、トラブルシューティング、プロセス認証に不可欠です。
電源とシステム保護
外部イベントは、数時間かかる炉の実行を台無しにする可能性があります。
- 無停電電源装置（UPS）： UPSは、停電中に炉制御およびクリティカルシステムにバックアップ電源を提供し、制御されたシャットダウンや短時間の停電を乗り切ることを可能にし、ワークロードを保護します。
真空ポンプシステム
標準の真空システムには機械式ポンプが含まれています。ただし、ポンプの種類と組み合わせは、最終的な真空度を決定する重要なオプションです。より高い真空度をより速く達成するために、分子ポンプや渦電流ポンプなどのアップグレードが含まれる場合があります。
トレードオフの理解
オプションの選択は、常にコストと能力のバランスを取ることになります。単一の「最良の」構成は存在しません。
黒鉛とオールメタルホットゾーンの比較
黒鉛は堅牢で費用対効果が高いため、一般的な熱処理に最適です。しかし、特定の敏感な合金や医療用インプラントには許容できない炭素源となる可能性があります。オールメタルゾーンはクリーンですが、より高価で、より壊れやすい可能性があります。
基本制御と完全自動化の比較
単純なコントローラは使いやすく、メンテナンスも容易です。完全に自動化されたPLCシステムは、認証のための完璧な再現性とデータロギングを提供しますが、初期費用が高く、複雑さも増します。
温度能力とコストの比較
より高い温度（1650°C超）を達成するには、タングステンなどの加熱要素や断熱材により高価な材料が必要です。炉の仕様を過剰にし、不必要なコストを発生させるのを避けるために、プロセスが実際に必要とする最大温度を慎重に評価してください。
用途に応じた適切なオプションの選択
オプションの選択は、完全にプロセスの目標によって推進されるべきです。
- 主な焦点が高温処理（>1650°C）の場合： タングステンまたは高温黒鉛加熱要素、および適切な高グレードの断熱材を指定する必要があります。
- 医療用または航空宇宙部品の高度な純度が主な焦点の場合： 炭素汚染を防ぐために、オールメタルホットゾーン（モリブデンまたはタングステン）は譲れません。
- プロセスの認証と再現性が主な焦点の場合： プロセスが仕様を満たしていることを証明するために、PLCベースの制御システムと完全なデータロギング、およびマルチサーベイ熱電対が不可欠です。
- 一般的な工具鋼の熱処理が主な焦点の場合： 黒鉛ホットゾーンと基本的なプログラマブル制御を備えた標準的な炉が、多くの場合、最も費用対効果が高く信頼性の高いソリューションとなります。
これらのオプションが目標とどのように一致するかを理解することにより、特定のニーズに合わせて正確かつ強力なツールとなる真空炉を構成できます。
要約表：
| オプションカテゴリ | 主な選択肢 | 性能への影響 |
|---|---|---|
| 加熱要素 | 黒鉛、タングステン、モリブデン | 温度範囲と純度を定義します。黒鉛は費用対効果が高く、金属は高純度です |
| 温度制御 | マルチサーベイ熱電対、SCR電源 | 均一性と精度（±1°C）を保証します |
| 断熱材 | モリブデンパッケージ | 蓄熱性とエネルギー効率を向上させます |
| 自動化 | PLC制御、データロギング | 再現性と認証コンプライアンスを可能にします |
| システム保護 | UPS、高度な真空ポンプ | 信頼性とプロセス安全性を高めます |
お客様の正確なニーズを満たす真空炉の構成の準備はできましたか？KINTEKでは、優れた研究開発と社内製造を活用して、マッフル炉、チューブ炉、ロータリー炉、真空・雰囲気炉、CVD/PECVDシステムなどの高度なソリューションを提供します。当社の深いカスタマイズ機能により、航空宇宙、医療機器、一般的な熱処理などの用途で、正確な温度制御、純度、再現性のために炉を調整することが保証されます。当社のラボのパフォーマンスを最適化する方法について話し合うために、今すぐお問い合わせください！

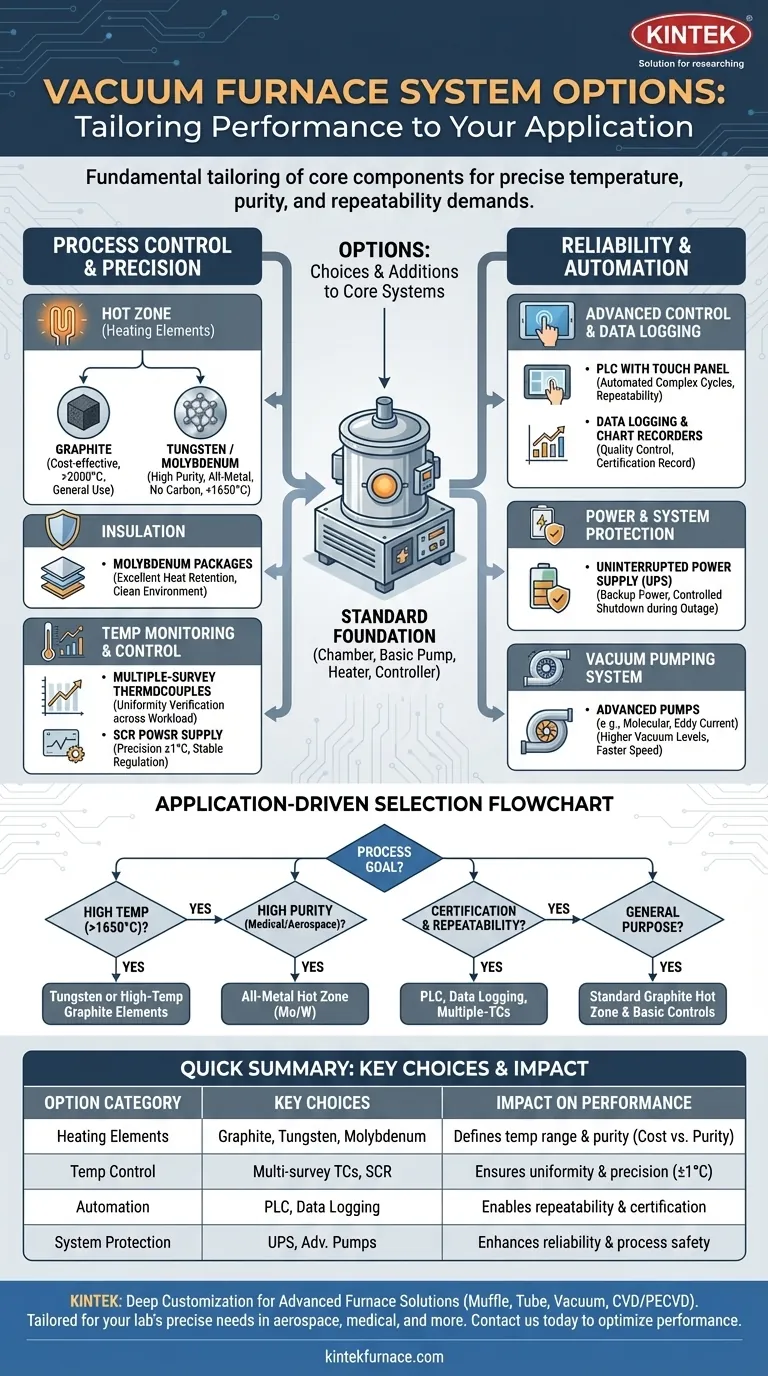

ビジュアルガイド
