本質的に、マッフル炉は、極度の温度を生成、封じ込め、制御するというそれぞれ異なる役割のために選ばれた特殊な材料の集合体です。主要な材料は、内側チャンバー用の先進セラミックス、発熱体用の高抵抗金属合金、高密度繊維断熱材、および構造用鋼製外装です。
マッフル炉は単一のエンティティではなく、慎重に選ばれた材料のシステムです。内側チャンバーの材料は化学的適合性と純度を決定し、発熱体は最高温度を決定し、断熱材は効率と安全性を決定します。
炉の分解：材料ごとの内訳
マッフル炉を理解することは、その構成部品と、それらの機能を可能にする材料を理解することです。各コンポーネントは、熱に関連する特定の物理的な問題を解決します。
内側チャンバー（マッフル）：熱の封じ込め
マッフルは炉の心臓部であり、ワークロードを発熱体から隔離する密閉されたチャンバーです。この隔離により汚染を防ぎ、制御された雰囲気での操作が可能になります。
耐火セラミックス、アルミナ、多結晶ムライト繊維などの材料が最も一般的です。これらは、高温での優れた耐熱衝撃性と化学的安定性のために選ばれています。
高純度または耐薬品腐食性が要求される用途では、代わりに石英チャンバーが使用されることがあります。
発熱体：温度の生成
発熱体は、高い電気抵抗を通じて電気エネルギーを熱に変換するワイヤーまたはロッドです。
一般的な材料には、カンタル（鉄-クロム-アルミニウム合金）やニクロム（ニッケル-クロム合金）があります。これらは費用対効果が高く、通常1200°Cまでの温度で信頼性があります。
より高い温度には、1500°Cを大きく超えて動作できる炭化ケイ素（SiC）や二ケイ化モリブデン（MoSi2）などのより先進的な材料が必要です。
断熱層：熱を閉じ込める
効果的な断熱は、熱効率、温度安定性、および外部の安全性にとって極めて重要です。これがなければ、炉は莫大な電力を消費し、触れると危険になります。
最も一般的な断熱材は、熱伝導率が非常に低い軽量のセラミックファイバー（鉱物ウールなど）です。一部の頑丈なモデルや古いモデルでは、耐久性と熱容量のために高密度の耐火レンガが使用されます。
外装ケース：構造と安全性の提供
外側のシェルは構造的完全性を提供し、デリケートな内部コンポーネントを保護し、熱に対する最終的なバリアとして機能します。
このケーシングは、ほぼ常にステンレス鋼または粉体塗装鋼で作られています。これには、ドアが開いたときに発熱体への電力を遮断するドアスイッチなどの制御装置、配線、安全インターロックが収められています。
トレードオフの理解：材料の選択が性能を決定する方法
これらの材料の選択は、意図的なエンジニアリング上のトレードオフの連続です。炉の材料は、その能力、限界、およびコストを直接的に定義します。
チャンバー材料：セラミック対石英
標準的なセラミックマッフルは、灰化、金属の熱処理、セラミックスの焼成などの一般的な用途に最適です。優れた断熱性と耐久性を提供します。
石英マッフルは、半導体研究や腐食性の高い物質を扱う場合など、化学的不活性と純度が最も重要となるプロセスで指定されます。
断熱材：繊維対レンガ
セラミックファイバー断熱材は、熱容量が低いため、より速い昇温・冷却時間を可能にします。これにより、一日に何度もサイクルを実行するラボに最適です。
耐火レンガは熱容量が高く、加熱と冷却が非常に遅いことを意味します。現代のラボ用炉では一般的ではありませんが、その耐久性は連続運転を行う過酷な産業環境に適しています。
発熱体と温度制限
発熱体の選択は、炉の最高動作温度を決定する主要な要因です。
カンタルおよびニクロム素子は、1200°C未満の用途の主力です。これらを限界を超えて使用すると、急速な劣化と故障を引き起こします。
SiCおよびMoSi2素子は、高温冶金、ガラス開発、先進セラミックス研究に必要ですが、炉のコストと複雑さを大幅に増加させます。
用途に合わせた適切な選択
炉の選択は、プロセスの要件を明確に理解することから始まります。構造材料は後付けではなく、決定的な特徴です。
- 一般的な熱処理または灰化（1200°C未満）が主な焦点の場合： 標準的なセラミックマッフルとカンタルまたはニクロム素子を備えた炉が、最も実用的で費用対効果の高い選択肢です。
- 高純度処理または腐食性物質の取り扱いが主な焦点の場合： プロセスの完全性を確保するために、石英チャンバーを備えた炉を指定する必要があります。
- 非常に高い温度（1400°C超）の達成が主な焦点の場合： 特殊な炭化ケイ素（SiC）または二ケイ化モリブデン（MoSi2）発熱体を装備した炉が唯一の選択肢となります。
炉の材料を目標に合わせることで、信頼性が高く、効率的で、安全な操作が保証されます。
要約表：
| コンポーネント | 一般的な材料 | 主な特性と温度範囲 |
|---|---|---|
| 内側チャンバー（マッフル） | 耐火セラミックス、アルミナ、石英 | 耐熱衝撃性、化学的不活性。高純度には石英。 |
| 発熱体 | カンタル/ニクロム（≤1200°C）、SiC/MoSi2（≥1400°C） | 電気抵抗、最高温度能力。 |
| 断熱材 | セラミックファイバー、耐火レンガ | 低熱伝導率、効率。急速なサイクルにはファイバー。 |
KINTEKで研究室の高温プロセスを最適化
適切なマッフル炉の選択は、研究または生産の結果にとって極めて重要です。構造材料は、温度能力、化学的適合性、および長期的な信頼性を直接的に決定します。
KINTEKでは、卓越したR&Dと社内製造を活用し、お客様固有のニーズに合わせて調整された先進的な高温炉ソリューションを提供しています。当社の製品ラインには、マッフル炉、チューブ炉、回転炉、真空炉・雰囲気炉、CVD/PECVDシステムが含まれ、すべて強力な深層カスタマイズ機能によって裏付けられています。
適切な選択のお手伝いをさせてください：
- 一般的な加熱（<1200°C）： セラミックチャンバーとカンタル素子を備えた堅牢な炉を提供します。
- 高純度/腐食性用途： 当社の石英チャンバー炉はプロセスの完全性を保証します。
- 高温研究（>1400°C）： 特殊なSiCまたはMoSi2発熱体を装備した炉を提供します。
今すぐお問い合わせください。お客様固有の要件についてご相談いただき、効率的で安全かつ正確な熱処理を保証するソリューションをご提供します。

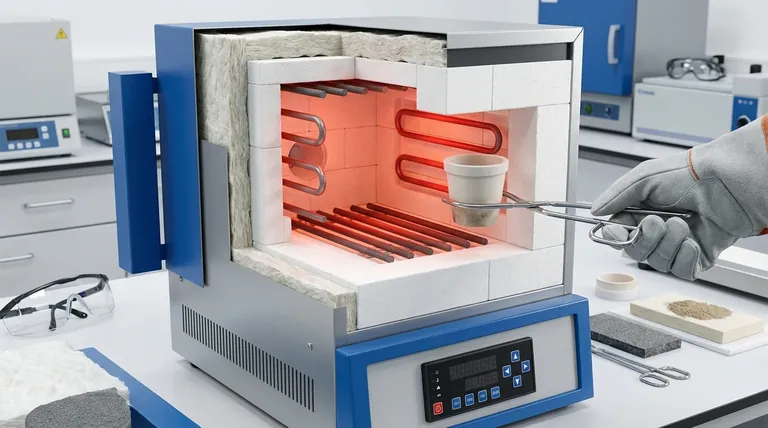

ビジュアルガイド
