回転式管状炉は、その核心において、たった一つの重要な目的のために設計されています。それは、粉末、顆粒、その他の微粒子のようなバラバラの材料を熱処理する際に、卓越した温度均一性を達成することです。炉管を連続的に回転させることにより、すべての粒子が熱源に均等にさらされるため、バッチ式または連続式で非常に一貫した物理化学的処理が可能になります。
回転式管状炉の根本的な利点は、熱だけでなく、その動きにあります。ホットスポットを生み出しうる静止型炉とは異なり、絶え間ない混合作用により、材料全体の体積が目標温度に均一に到達することが保証され、より信頼性が高く再現性のある結果につながります。
回転がいかに優れた均一性をもたらすか
この炉の決定的な特徴は、回転する能力です。この単純な機械的動作が、その独自の処理能力の鍵であり、静的加熱方法では解決できない問題を解決します。
連続混合の原理
独立したモーターが円形の炉管の回転を駆動します。管が回転すると、内部のバラバラの材料が優しくタンブリングされ、混合されます。
この絶え間ない攪拌により、バッチの中心にある粒子が外縁に運ばれ、その逆もまた行われます。
温度勾配の排除
静止型炉では、底部や中心にある材料は、管壁近くの材料よりもゆっくりと加熱されます。これにより温度勾配が生じ、不均一に処理された製品になってしまいます。
回転動作はこれらの勾配を排除します。すべての粒子が加熱された管壁と一貫して接触することを保証することで、サンプル全体がほぼ完全に均一な温度に保たれます。
熱伝達効率の向上
材料の動きは、熱伝達も大幅に改善します。熱源へのこの動的な露出により、材料は静止した状態よりも速く効率的に熱エネルギーを吸収することができます。
これにより、多くの場合、同じ結果を得るための処理時間が短縮され、エネルギー消費も削減されます。
主要な操作コンポーネント
回転式管状炉は、処理環境を正確に制御するためにいくつかのシステムを統合しています。これらのコンポーネントを理解することで、その機能が明確になります。
加熱チャンバーとコントローラー
このシステムは、高精度な熱電対を使用して炉管内の温度を測定します。これらのセンサーは、温度コントローラーにデータを送り返します。
コントローラーは、加熱エレメントに供給される電力を調整し、1つまたは複数の熱ゾーン全体で、内部温度がプログラムされた設定値に正確に追従するようにします。
駆動および傾斜機構
回転自体はモーターによって管理され、そのモーターは混合の度合いを制御するために一定速度または可変速度に設定できることがよくあります。
多くの産業用モデルには傾斜機構も備わっています。炉を傾けることで、材料を一端から供給し、加熱ゾーンを通して連続的に搬送して反対側から排出することができ、自動化された高スループット生産ラインを可能にします。
トレードオフを理解する
強力である一方で、回転式管状炉はすべての熱処理に対する万能の解決策ではありません。その特殊な設計には、特定の利点と限界があります。
理想的な使用事例
この炉は、バラバラで流動性の高い材料を扱う用途に優れています。一般的な用途には、最終製品の一貫性が最も重要となる粉末材料の焼成、熱分解、乾燥、合成などが含まれます。
粉末のバッチが上から下まで化学的または物理的に同一であることを確認する必要がある場合、回転炉は理想的なツールです。
静止型炉が優れている場合
回転炉は、固体オブジェクト、繊細な構造、または結晶成長やシリコンウェーハのアニーリングのように静止状態を保つ必要があるサンプルを処理するのには適していません。
これらの場合、標準的な（回転しない）管状炉または箱型炉が適切な選択となります。
機械的な考慮事項
モーター、回転シール、および駆動機構の追加は、機械的な複雑さを増します。これらのコンポーネントは、単純な静止型炉よりも多くのメンテナンスを必要とし、長期的な運用コストと信頼性の観点から考慮すべき要素です。
目標に合った適切な選択をする
正しい炉のタイプを選択するには、機器の中核機能と特定の処理目標を一致させる必要があります。
- 粉末や顆粒における最大の均一性を達成することが主な焦点である場合: 回転式管状炉は、熱勾配を排除し、一貫性のある最終製品を確保する上で比類のない性能を発揮します。
- 連続的で自動化された材料処理が主な焦点である場合: 産業用回転炉の傾斜機能は、高スループット製造に優れた選択肢となります。
- 単一の固体サンプルを熱処理することが主な焦点であるか、よりシンプルな設定が必要な場合: 標準の静止型管状炉は、お客様の用途により適しており、費用対効果も高くなります。
その価値が回転による混合にあることを理解することで、回転式管状炉がお客様の処理目標を達成するための適切なツールであるかどうかを自信を持って判断できます。
要約表:
| 特徴 | 利点 |
|---|---|
| 連続回転 | すべての粒子に均一な熱露出を保証し、ホットスポットを排除します |
| 均一な温度 | バッチまたは連続処理で一貫した結果を達成します |
| 熱伝達の向上 | 処理時間とエネルギー消費を削減します |
| バラバラの材料に最適 | 粉末、顆粒、微粒子に最適です |
| 傾斜機構 | 自動化された高スループット生産ラインを可能にします |
精密な熱処理で材料加工を向上させる準備はできていますか？ KINTEKでは、優れたR&Dと自社製造を活かし、お客様のニーズに合わせた高度な高温炉ソリューションを提供しています。マッフル炉、管状炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムなど、多岐にわたる製品ラインの一部である当社の回転式管状炉は、優れた均一性と効率性を追求して設計されています。強力な深いカスタマイズ能力により、お客様固有の実験要件に正確にお応えできます。今すぐお問い合わせください。当社のソリューションがお客様のラボの性能を最適化し、信頼性と再現性のある結果をいかに提供できるかについてご相談ください！

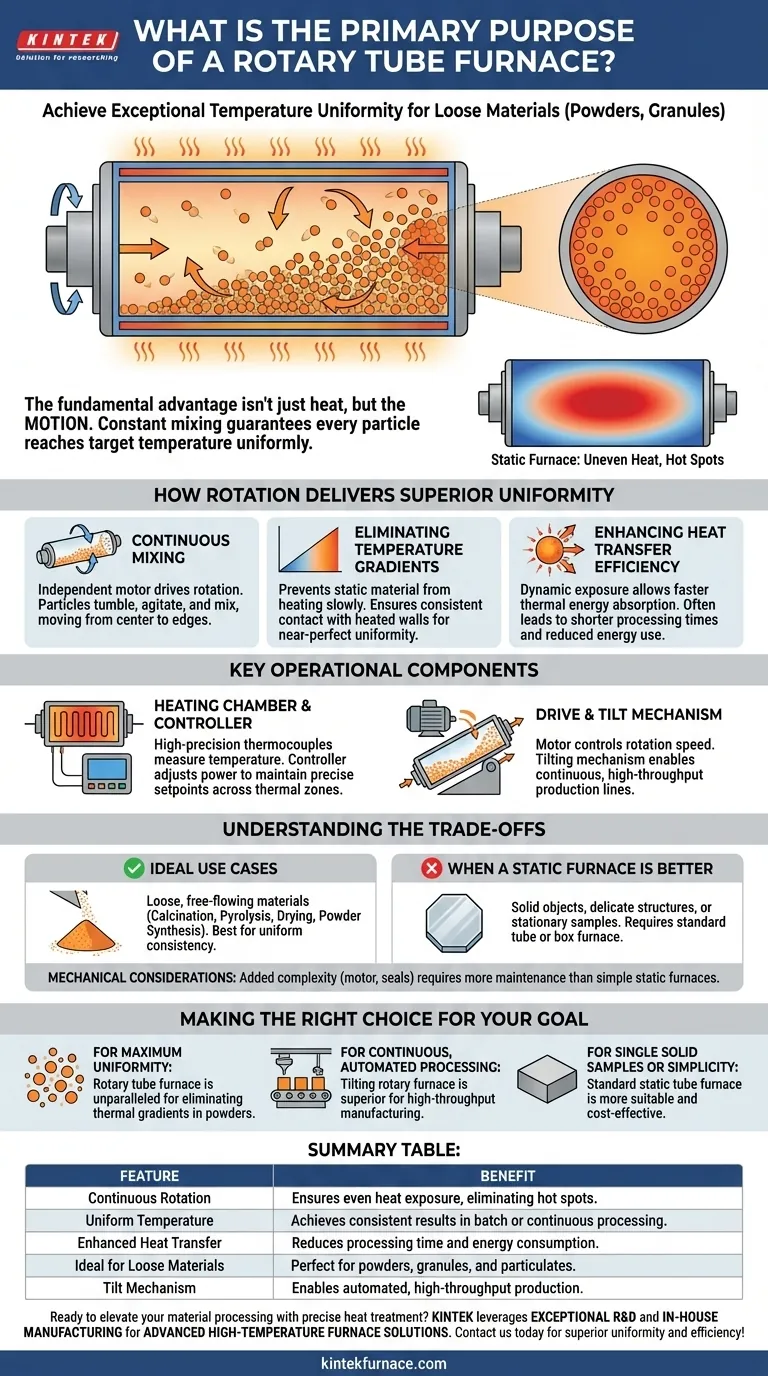

ビジュアルガイド
