RF（高周波）源は、PECVDプロセスにおける主要なエネルギー駆動源として機能します。 これは、通常13.56 MHzの高周波電磁場を生成し、プロセスガスをイオン化して高密度プラズマを形成します。このイオン化により、高エネルギー電子が生成され、ガス分子と衝突して、材料堆積に必要な反応性ラジカルに解離させます。
コアの要点 RFエネルギーを利用して電子を加速することにより、基板温度から化学反応エネルギーを分離します。これにより、高品質の2D材料を大幅に低い温度（150℃～500℃）で合成でき、熱に敏感な柔軟な基板への直接堆積が可能になります。
プラズマ生成のメカニクス
電磁場の生成
プロセスは、RF源が2つの電極間に高周波の交流電圧を印加することから始まります。
これにより、反応チャンバー内に動的な電磁場が形成され、ガス分解の電源となります。
イオン化とプラズマ形成
プロセスガスがこの電場を流れると、電磁エネルギーがガス原子から電子を剥ぎ取ります。
このイオン化イベントにより、中性のガスが「グロー放電」またはイオン、中性原子、自由電子で構成される高密度プラズマに変換されます。
高エネルギー電子の役割
このプラズマ内で、自由電子はRF電場によって加速され、非常に高い運動エネルギーを獲得します。
これらの高エネルギー電子は、残りの中性ガス分子と激しく衝突します。
ラジカルへの解離
衝突により、ガス分子にエネルギーが伝達され、分子が分解（解離）します。
これにより、活性ラジカルが生成されます。これは、2D材料層の基本的な構成要素となる、非常に反応性の高い化学種です。
熱的障壁の低減
熱エネルギーを運動エネルギーに置き換える
従来の熱CVDでは、化学結合を切断するために必要なエネルギーを提供するために、基板を非常に高温に加熱する必要があります。
PECVDでは、RF源が電子衝突を介してこのエネルギーを供給します。ガスは「高温」（化学的に反応性がある）ですが、イオンと中性種は比較的「低温」のままです。
150℃～500℃の利点
反応はプラズマエネルギーによって開始されるため、基板が熱的に反応を駆動する必要はありません。
これにより、標準的な熱CVDの要件よりも大幅に低い150℃～500℃の温度で堆積プロセスを実行できます。
2D材料応用の実現
柔軟な基板への直接堆積
温度要件の低減は、非伝統的な表面への二次元層状材料の合成における重要な要因です。
熱CVD条件下では溶融または劣化するポリイミドのような柔軟なポリマー上に、ナノシートを直接堆積することが可能になります。
ナノシートの合成
RF源によって生成された活性ラジカルは、基板表面に吸着します。
それらは反応して結合し、グラフェンや遷移金属ジカルコゲナイド（TMDC）などの連続した二次元結晶構造を形成します。
トレードオフの理解
表面損傷のリスク
RF源は必要なエネルギーを提供しますが、プラズマには高エネルギーイオンも含まれています。
適切に制御されない場合、これらのイオンが成長中の2D格子を砲撃し、欠陥を生成したり、デリケートなナノシートの結晶品質を劣化させたりする可能性があります。
パラメータ制御の複雑さ
RF源の導入により、プロセスウィンドウに電力密度、周波数、電極間隔などの変数が追加されます。
基板を過熱することなく安定したプラズマを維持するためにこれらの要因をバランスさせるには、単純な熱システムよりも複雑なプロセス制御が必要です。
目標に合わせた適切な選択
- 柔軟なエレクトロニクスが主な焦点の場合： RF源は不可欠です。これにより、プロセス温度をガラス転移点以下に保つことで、ポリマー基板（ポリイミドなど）を利用できます。
- 低温統合が主な焦点の場合： RFメカニズムを使用して、既存の熱に敏感なコンポーネントを損傷することなく、完成した回路（CMOSバックエンド）に直接2D材料を堆積させます。
RF源は、PECVDチャンバーを基板の熱的限界を尊重する高エネルギー化学反応炉に効果的に変換します。
概要表：
| 特徴 | 説明 | 2D合成への影響 |
|---|---|---|
| エネルギー源 | 13.56 MHz RF電磁場 | 化学反応と熱を分離 |
| 活性種 | 高エネルギー電子およびラジカル | 低温材料成長を促進 |
| 温度範囲 | 150℃～500℃ | 柔軟な/熱に敏感な基板への堆積を可能にする |
| プロセス利点 | 高運動エネルギー解離 | CMOSおよびポリマーへの直接統合 |
| リスク要因 | イオン砲撃 | 格子欠陥を回避するために正確なパラメータ制御が必要 |
KINTEKで2D材料成長の未来を切り拓く
低温グラフェンまたはTMDC合成でエレクトロニクスに革命を起こしたいとお考えですか？専門的なR&Dと世界クラスの製造に裏打ちされたKINTEKは、高性能のCVDおよびPECVDシステム（特殊なマッフル、チューブ、ロータリー、真空炉を含む）を提供しており、すべてお客様固有の研究室の要件に合わせてカスタマイズ可能です。
当社の高度なRF駆動ソリューションにより、優れた結晶品質を維持しながら、柔軟な基板への精密な堆積を実現できます。今すぐお問い合わせください。お客様固有の高温研究室のニーズについてご相談いただき、当社のカスタムエンジニアリングシステムが研究および生産目標をどのように加速できるかをご確認ください。

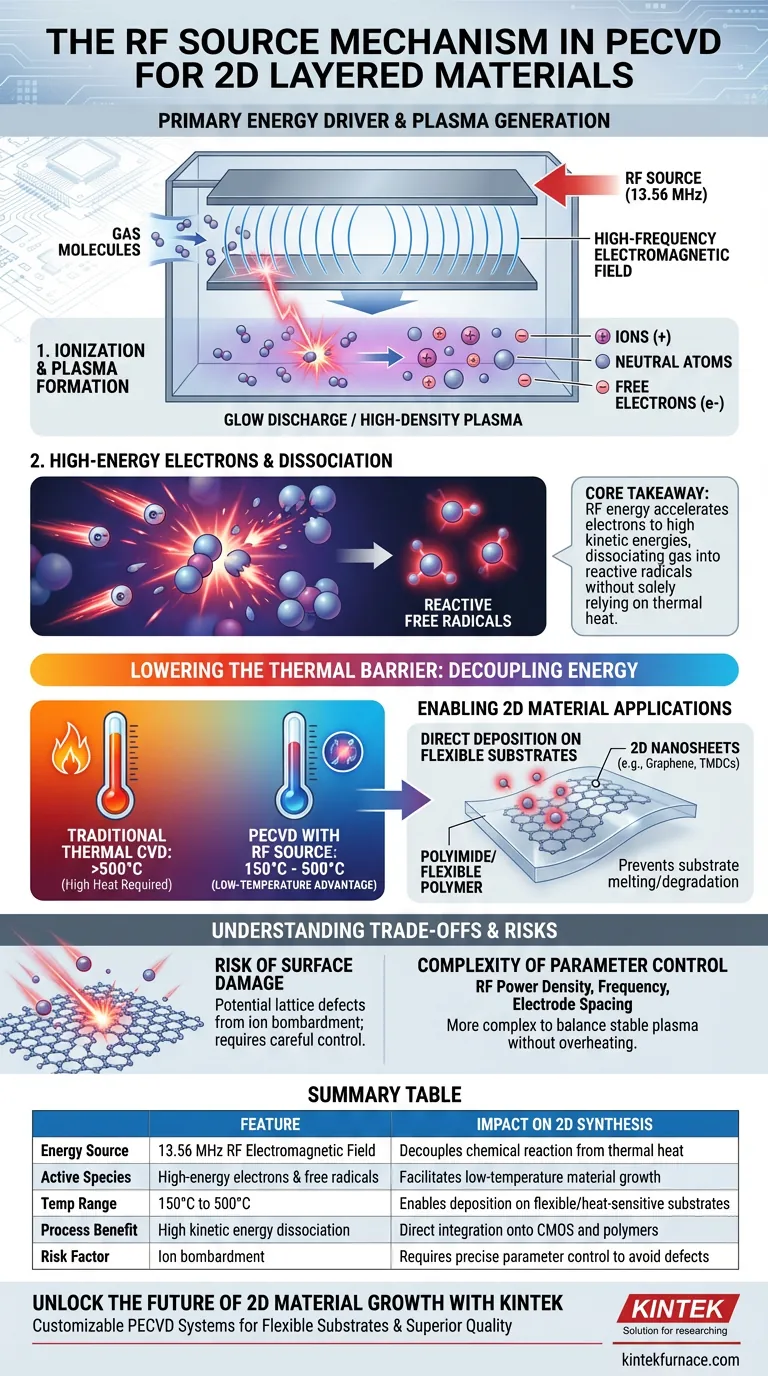

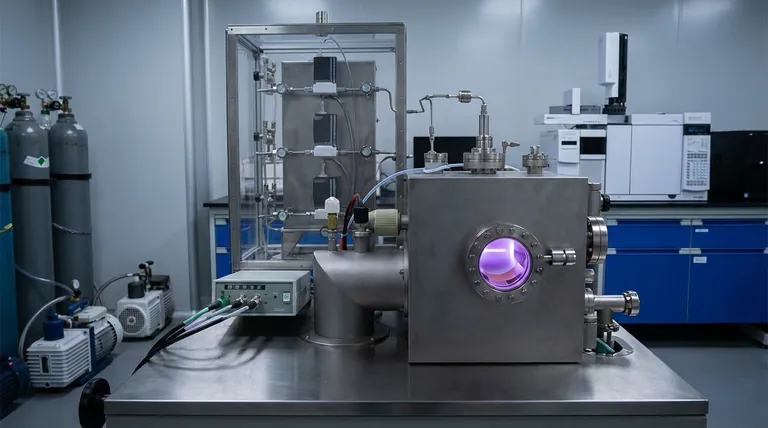

ビジュアルガイド
