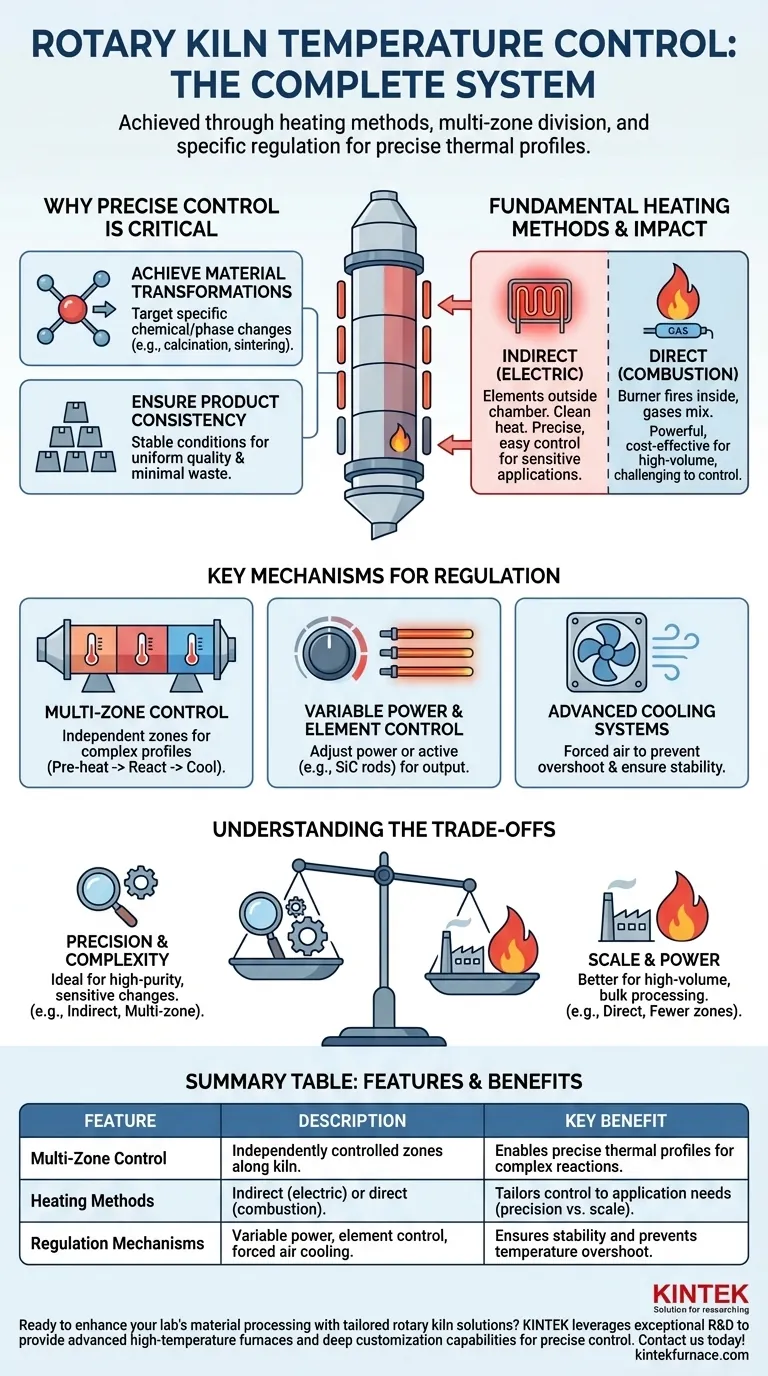

ロータリーキルンの温度制御機能とは？精密な材料処理で最適化

ロータリーキルンの温度は、その加熱方法、キルンを複数の独立して制御される温度ゾーンに分割すること、および特定の調整メカニズムの組み合わせによって管理されます。これらのシステムは、直火式バーナーから洗練された多ゾーン電気ヒーターまで多岐にわたり、発熱体への電力変更や高度な空冷の使用によって温度調整が行われ、安定性が確保されます。

ロータリーキルンにおける効果的な温度制御の鍵は、単一の機能ではなく、完全なシステム設計にあります。直接加熱か間接加熱かの選択と、制御ゾーンの数は、一貫した高品質の材料処理に必要な正確な熱プロファイルを作成する能力に直接影響します。

精密な温度制御が不可欠な理由

制御機能を理解するには、なぜ温度がキルンで最も重要な変数であるかを理解することから始まります。目標は、単に物を熱くすることではなく、特定の材料変換を達成することです。

特定の材料変換の達成

特定の温度で、材料は根本的な化学反応や相変化を起こします。焼成（化合物の解離）、焼結（融解せずに固体塊を形成）、焙焼（不純物の除去）などのプロセスは、これらの正確な温度点を達成し維持することに完全に依存します。

製品の一貫性の確保

わずかな温度変動でも、製品品質の不一致、不完全な反応、またはエネルギーの浪費につながる可能性があります。安定した精密な温度調節は、最初のバッチから最後のバッチまで、すべての材料粒子が同じ最適な条件下で処理されることを保証します。

基本的な加熱方法とその制御への影響

温度制御に最も大きく影響する要因は、キルンの主要な加熱方法です。この選択により、制御のための2つの異なる経路が生まれます。

間接加熱（電気式）

この設計では、電熱ヒーターが回転キルン室（レトルト）の外側に配置されます。熱はチャンバー壁を介して内部の材料に伝達されます。

この方法は、より簡単で精密な温度制御を提供します。燃焼ガスを含まないため、熱はクリーンであり、高い忠実度で調整できるため、高感度な用途に最適です。

直接加熱（燃焼式）

ここでは、バーナーがキルン室に直接火を吹き込み、高温の燃焼ガスが材料と混ざり合います。この方法では、通常、天然ガス、プロパン、または石油などの燃料が使用されます。

直接加熱は強力で、非常に高温または大容量の用途では費用対効果が高いことがよくあります。しかし、電気システムと同じレベルの精度で温度を制御することは、より困難な場合があります。

温度調節のための主要メカニズム

主要な加熱方法に基づいて、熱プロセスを微調整するためにいくつかのメカニズムが使用されます。

多ゾーン制御

現代のキルンは、単一温度の容器であることはめったにありません。それらは、長さに沿って複数の個別に制御可能な温度ゾーンに分割されています。たとえば、キルンには3つまたは4つのゾーンがあり、それぞれに独自の熱電対と制御ロジックがある場合があります。

これにより、特定の熱パターンまたは熱プロファイルを作成できます。材料は最初のゾーンで予熱され、中間のゾーンでピーク反応温度に保たれ、最終ゾーンで冷却されるなど、すべて連続したプロセス内で処理できます。

可変電力とエレメント制御

電気加熱式キルンでは、温度はしばしば発熱体への供給電力を調整することによって管理されます。特に炭化ケイ素棒を使用する一部のシステムでは、ゾーン内の通電棒の数を変えることで熱出力を増減させます。

高度な冷却システム

制御は熱を加えることだけでなく、目標温度を超えないように熱を取り除くことでもあります。強制空冷システムは、キルンシェルに外気を吹き付けるために使用でき、特に冷却段階で迅速かつ安定した温度調節メカニズムを提供します。

トレードオフの理解

適切な温度制御システムを選択するには、精度、電力、複雑さのバランスを取る必要があります。

精度 vs. 規模

間接電気加熱は優れた精度を提供し、厳密な温度許容差を必要とする用途に明確な選択肢となります。しかし、直火式燃焼キルンは、より高いスループットを達成し、極限温度に経済的に到達できることが多いため、ピンポイントの精度がそれほど重要でないバルク材料処理に適しています。

柔軟性 vs. 複雑性

より多くの独立した加熱ゾーンを持つキルンは、複雑な熱プロファイルを作成するための信じられないほどの柔軟性を提供します。しかし、ゾーンを追加するごとに、システムのコスト、制御の複雑さ、およびメンテナンス要件が増加します。3ゾーンシステムは1つのプロセスに最適かもしれませんが、別のプロセスでは5つ以上必要になる場合があります。

制御機能をプロセスに合わせる

理想的な機能セットは、処理する材料と目的の結果に完全に依存します。

高純度焼成や敏感な相変化に重点を置く場合：複数の独立した加熱ゾーンを備えた間接電気キルンの精度を優先してください。
大量乾燥やバルク材料の還元に重点を置く場合：直火式燃焼キルンの出力と熱効率が、より実用的なソリューションとなるでしょう。
複雑な多段階反応の作成に重点を置く場合：熱プロファイルに対して最大限の柔軟性を提供するために、可能な限り多くの制御可能なゾーンを備えたキルンを選択してください。

これらの制御原則を理解することで、単なる装置としてではなく、材料工学の目標のための精密な機器としてロータリーキルンを選択できます。

サマリー表:

機能	説明	主な利点
多ゾーン制御	キルン長に沿って独立して制御される温度ゾーン	複雑な反応のための精密な熱プロファイルを可能にする
加熱方法	精密な間接（電気）または高スループットのための直接（燃焼）	用途のニーズに合わせて制御を調整
調節メカニズム	可変電力、エレメント制御、および強制空冷	安定性を確保し、温度オーバーシュートを防ぐ
