その核心において、真空ろう付け炉は主に2つの主要なコンポーネントで構成されています。それは、密閉された二重壁の加熱室と強力な真空ポンプシステムです。これらの部品は協調して動作し、高度に制御された酸素フリーの環境を作り出します。これにより、フラックス（融剤）を必要とせずに、フィラーメタルがアセンブリの接合部に溶融して流れ込み、極めてクリーンで強固な接合部が形成されます。
真空炉のコアコンポーネントの単純さは、その真の機能とは裏腹です。その目的は単に部品を加熱することではなく、ろう付けプロセスの物理学を根本的に変える、極めて清浄な活性真空を作り出し、開放空気中では達成不可能な冶金学的接合を可能にすることです。
コンポーネントがろう付けプロセスを可能にする方法
真空炉は統合システムであり、各コンポーネントが完璧なろう付けを実現するために重要な役割を果たします。それらがどのように相互作用するかを理解することは、なぜこのプロセスが非常に重要なアプリケーションで選ばれるのかを明らかにします。
二重壁加熱室
これは炉の心臓部であり、熱処理プロセス全体が行われる場所です。その二重壁構造は断熱を提供し、深い真空が引かれた際の構造的完全性を保証します。内部では、洗練された発熱体がろう付けされる部品の温度を正確に制御します。
真空ポンプシステム
このシステムは、加熱室から空気、そして最も重要な**酸素**を除去する役割を担います。酸素を除去することにより、炉は加熱中に金属表面に酸化物が形成されるのを防ぎます。これは、真空ろう付けを他の方法と区別する最も重要な機能です。
熱制御システム
統合されつつも独立したシステムである熱コントローラーは、**加熱および冷却速度**を極めて高い精度で管理します。これは、温度をフィラーメタルの融点（例：アルミニウムの場合は580～620°C）まで徐々に上昇させ、流れを許容するためにその温度を保持し、その後、最終アセンブリの熱衝撃、歪み、または亀裂を防ぐために冷却速度を制御します。
実際のプロセス
これらのコンポーネントは、接合部の完全性を保証する多段階プロセスを促進します。
ステップ 1: 極めて清浄な環境の作成
細心の注意を払って洗浄された部品が装填され、チャンバーが密閉された後、**真空ポンプシステム**が作動します。雰囲気を取り除き、ろう付けを成功させるために必要なクリーンな環境を作り出します。
ステップ 2: 加熱とフィラーメタルの流れ
**熱制御システム**と発熱体が協調して温度をゆっくりと上昇させます。ろう付け温度に達すると、フィラーメタルが溶融します。真空によって母材表面に酸化物が形成されるのを防いでいるため、溶融したフィラーは**毛細管現象**により接合部にきれいに均一に流れます。
ステップ 3: 制御された冷却と凝固
フィラーが接合部に完全に浸透した後、**熱制御システム**はプログラムされたゆっくりとした冷却サイクルを開始します。これにより、フィラーメタルが正しく凝固し、完成したアセンブリが内部応力から解放されることが保証され、これは異種材料を接合する際に極めて重要です。
トレードオフの理解
真空ろう付けプロセスは強力ですが、万能の解決策ではありません。その有効性は、炉の内外の変数を制御することに依存します。
清浄度の絶対的な必要性
真空炉は汚染された部品を修正することはできません。このプロセスは、部品が**装填前に完全に清浄であること**に依存しています。残留する油分、汚れ、重度の酸化物はろう付けを阻害し、炉の環境ではそれらを除去できません。
高い初期投資
真空ろう付け炉は、複雑で高精度の機械です。初期の設備投資は、従来のオーブンやトーチろう付け装置よりも著しく高くなります。
接合部の設計は譲れない
このプロセスは正確であり、寛容ではありません。毛細管現象を効果的に機能させるためには、接合される部品間のクリアランスを厳密に制御する必要があり、通常は**0.025 mmから0.125 mm**の間です。ギャップが不適切だと、炉の品質に関係なく接合部の不具合につながります。
目標に応じた正しい選択
真空ろう付けの選択は、コンポーネントに要求される結果に完全に依存します。
- 信頼性と強度を最優先する場合： 真空中で作られるフラックスフリーでボイドのない接合部は、航空宇宙、医療、高性能自動車部品などの重要なアプリケーションに最適です。
- 複雑な材料や異種材料の接合を最優先する場合： 真空炉の正確な熱制御は、異なる膨張率を管理し、金属と他の金属やセラミックを接合する際の応力を防ぐために不可欠です。
- 大規模生産におけるコスト効率を最優先する場合： 高い初期費用にもかかわらず、ろう付け後のクリーニングが不要であることと極めて低い欠陥率は、真空ろう付けを大量生産において非常に効率的にします。
結局のところ、真空ろう付け炉は、制御された環境下で冶金学的な完璧さを達成するためのツールです。
要約表:
| コンポーネント | 機能 | 主な利点 |
|---|---|---|
| 二重壁加熱室 | 断熱を提供し、正確な温度制御のために発熱体を収容する | 真空環境下での構造的完全性と均一な加熱を保証する |
| 真空ポンプシステム | 空気と酸素を除去し、酸化物の形成を防ぐ | フラックスフリーのろう付けを可能にし、極めてクリーンで強固な接合部を実現する |
| 熱制御システム | 加熱および冷却速度を正確に管理する | 熱衝撃や歪みを防ぎ、接合部の完全性を保証する |
欠陥のないろう付け結果を達成する準備はできましたか？ 優れた研究開発と社内製造を活用するKINTEKは、最先端の高温炉ソリューションを備えた多様な研究室を提供しています。マッフル炉、チューブ炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムを含む当社の製品ラインは、独自の実験要件を正確に満たすための強力なカスタムメイド機能によって補完されています。航空宇宙、医療、その他の重要なアプリケーション向けの信頼性の高い高強度接合部でプロセスを強化する方法について、今すぐご連絡ください！

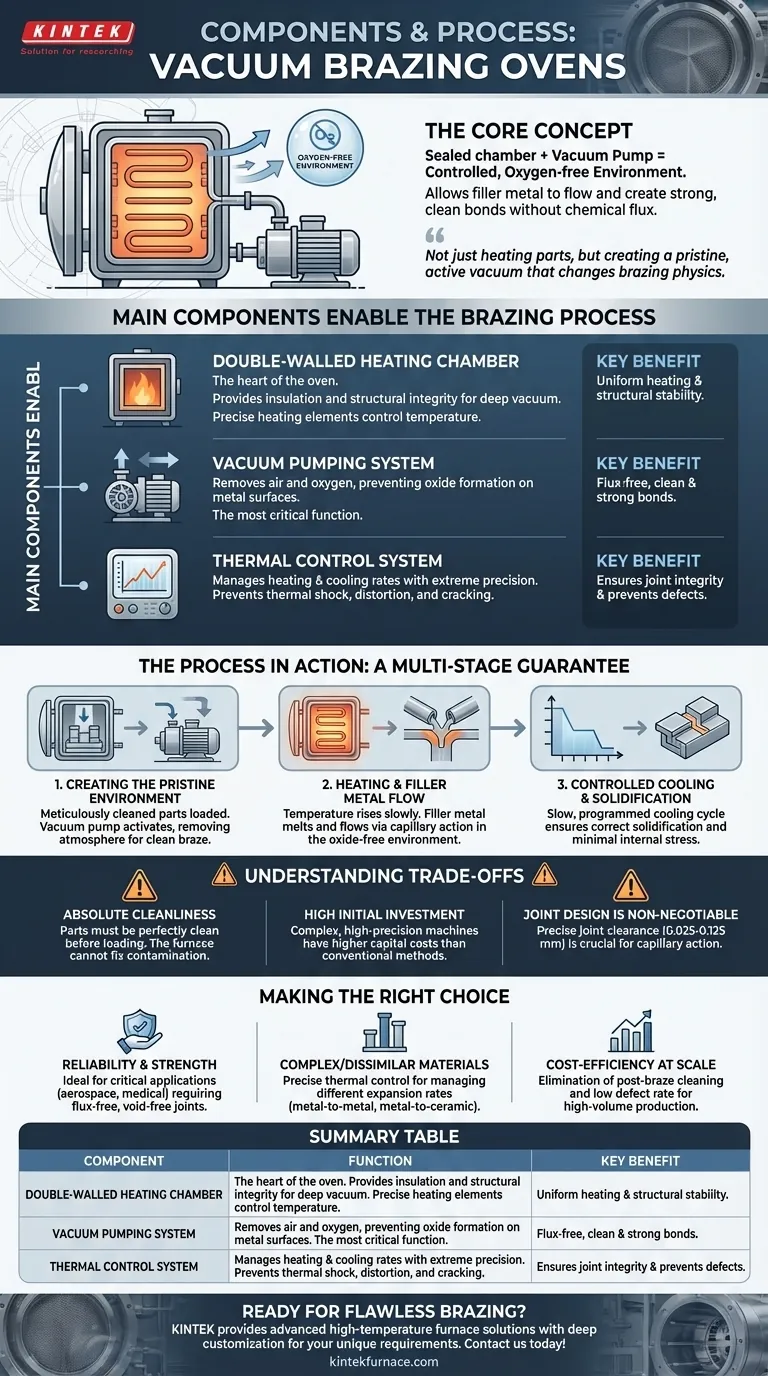

ビジュアルガイド
