基本的に、ロータリーキルンは4つの基本的なコンポーネントで構成されています。これらは構造を提供するキルン本体、熱を閉じ込め腐食に耐える内部の耐火ライニング、回転を生み出す駆動システム、そして必要な熱エネルギーを供給する熱源です。
ロータリーキルンは単なる加熱された回転するチューブではありません。それは統合されたシステムです。その構造本体、保護ライニング、駆動機構、熱源間の相互作用が、その効率、寿命、および材料を正確に処理する能力を決定します。
ロータリーキルンの解剖学：コンポーネントごとの内訳
ロータリーキルンがどのように機能するかを真に理解するためには、その核となる各部品と、それが大きなシステム内で果たす特定の機能を調査する必要があります。
キルン本体：構造の骨格
キルン本体は円筒形のシェルであり、通常は溶接された鋼板から作られています。これは、他のすべての部品を収容する主要な構造コンポーネントです。
この本体の長さと直径は、必要な処理量とプロセスに応じて、小さな実験モデルから長さ200メートルを超える巨大な産業用キルンまで、非常に多様です。
耐火ライニング：保護シールド
鋼製本体の内部には耐火ライニングがあります。この層は、極端な内部温度や処理される材料からの化学的または研磨的な摩耗から鋼製シェルを保護するために極めて重要です。
このライニングは、特定の断熱性および耐食性の特性に基づいて選ばれた耐火レンガ、鋳込み可能な耐火セメント、またはその他の成形可能な物質で作られています。
駆動システム：動作のエンジン
駆動システムは、キルン本体を回転させる機構です。これは通常、シェルに取り付けられた大きなヘリングボーンギアを、モーター駆動のピニオンで回転させることによって実現されます。
重要な特徴は、可変速ドライブの使用です。これにより、オペレーターは回転速度を正確に制御でき、その結果、材料がキルン内に留まる時間（滞留時間）、つまり重要なプロセスパラメータを制御できます。一部のシステムでは、材料の流れに影響を与えるために傾斜を調整することも可能です。
熱源：パワーハウス
熱源は、プロセスに必要な熱エネルギーを提供します。これはいくつかの方法で達成できます。
一般的な熱源には、キルンチャンバー内に直接炎を当てるガスまたはオイルバーナー、または間接加熱のためにキルンチューブの周りに配置された電気ヒーターエレメントがあります。熱は、回転による撹拌効果によって高められた、伝導、対流、放射の組み合わせによって材料に伝達されます。
マテリアルハンドリングシステム：投入と排出
全体的なプロセスの部分ではありますが、供給および排出システムはキルンの操作に不可欠です。これらの機構は、原料をキルンの一方の端に連続的またはバッチ式で供給し、処理された製品をもう一方の端から取り出す役割を担います。
主要な設計上のトレードオフの理解
これらのコンポーネントの選択と構成には、性能、コスト、および特定の用途への適合性に影響を与える重要なトレードオフが伴います。
直接加熱 対 間接加熱
内部にガスバーナーを持つキルン（直接加熱）は、非常に高い熱効率を提供します。しかし、燃焼生成物がプロセス材料と直接接触するため、汚染源となる可能性があります。
外部の電気ヒーターエレメント（間接加熱）を使用すると、材料を熱源から隔離することで製品の純度が保証されます。ただし、この方法は直接燃焼システムと比較してエネルギー効率が低く、上限温度に制限がある場合があります。
ライニング材料と寿命
耐火材料の選択は、熱性能、耐薬品性、コストのバランスです。安価なライニングは初期の設備投資を削減するかもしれませんが、腐食性の高い材料で使用された場合、すぐに故障し、高額なダウンタイムと修理につながります。特殊で高価なライニングは過酷な化学環境には必要ですが、より単純な用途には過剰となります。
プロセス制御 対 シンプルさ
基本的な単速ドライブシステムは、シンプルで信頼性が高いです。しかし、可変速回転、多ゾーン温度制御、および傾斜調整を備えたより複雑なシステムは、最終製品の特性に対してはるかに大きな制御を提供します。この複雑さの増加は、より高い初期費用と増加したメンテナンス要件を伴います。
あなたの目標に合った適切な選択
ロータリーキルンの最適な構成は、あなたの主な目的に完全に依存します。
- 主な焦点がスループットの最大化である場合： 大径で長いキルン本体、強力な直接燃焼式の熱源、堅牢な駆動システムが必要になります。
- 主な焦点が製品の純度である場合： 慎重に選択された非反応性の耐火ライニングを備えた間接加熱式のキルン（通常は電気式）が正しい選択です。
- 主な焦点がプロセスの汎用性である場合： 可変速ドライブ、多ゾーン加熱制御、および調整可能な傾斜機構を備えたシステムを優先し、幅広い材料と仕様に対応できるようにします。
各コンポーネントが全体にどのように貢献するかを理解することで、独自のプロセス要件に合わせて完全に調整されたシステムを指定できるようになります。
要約表：
| コンポーネント | 機能 | 主な特徴 |
|---|---|---|
| キルン本体 | 構造的サポートとハウジング | 円筒形鋼製シェル、様々なサイズ |
| 耐火ライニング | 熱と腐食からの保護 | レンガまたはセメント製、断熱性あり |
| 駆動システム | キルンを回転させる | 可変速制御、ヘリングボーンギア機構 |
| 熱源 | 熱エネルギーを供給する | ガス/オイルバーナーまたは電気ヒーターエレメント |
| マテリアルハンドリング | 材料の投入と排出 | 連続/バッチ処理のための供給および排出システム |
調整されたロータリーキルンでマテリアルプロセスの向上を実現する準備はできましたか？KINTEKは、ロータリーキルン、マッフル炉、チューブ炉、真空・雰囲気炉、CVD/PECVDシステムを含む先進的な高温炉ソリューションを提供するために、卓越した研究開発と社内製造を活用しています。当社の強力なカスタム化機能により、お客様固有の実験要件を正確に満たすことができます。今すぐお問い合わせいただき、お客様のラボの効率と性能をどのように最適化できるかをご相談ください！

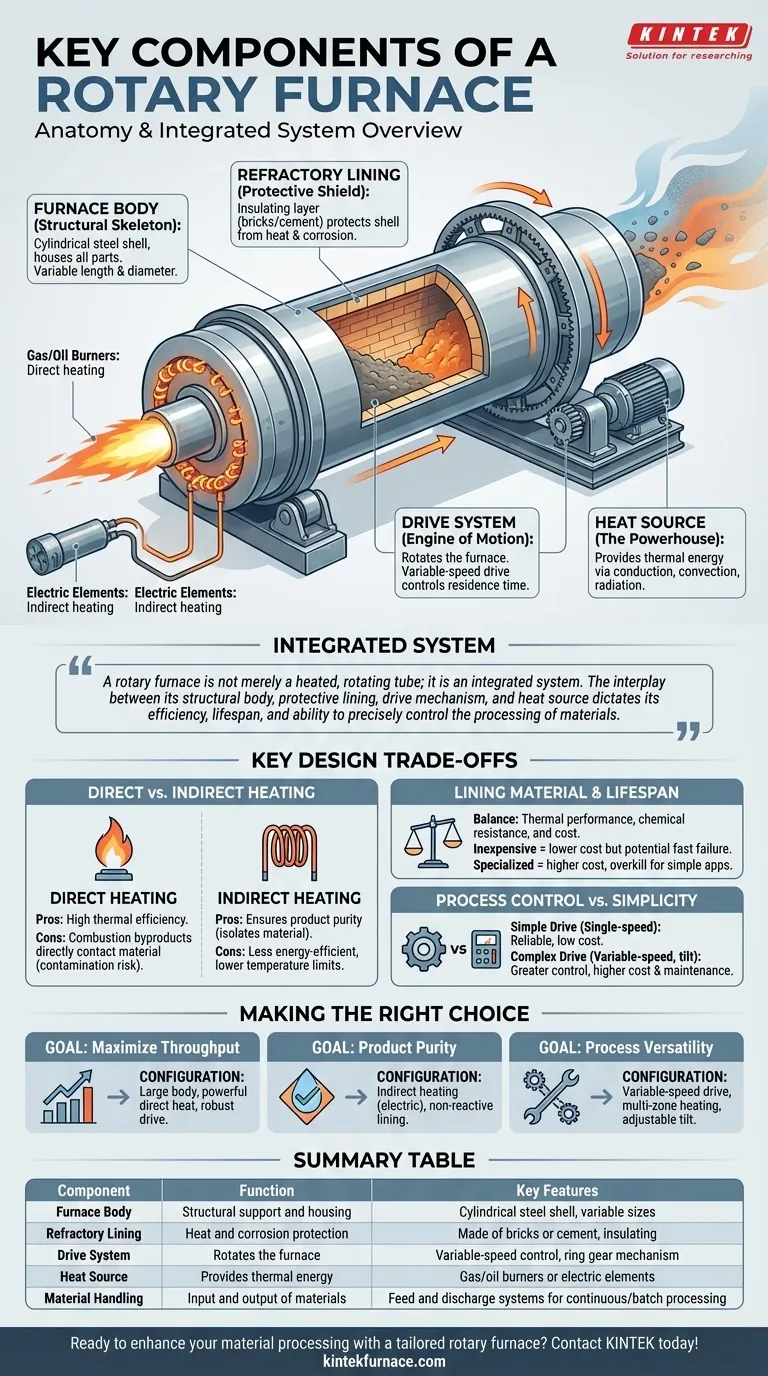

ビジュアルガイド
