化学気相成長装置とは？統合型Cvdシステムのガイド

CVD（化学気相成長）「装置」は、本質的に単一の機器ではありません。むしろ、気体状の化学前駆体から基板として知られる表面に固体薄膜を成長させるために設計された統合システムです。このシステムの必須コンポーネントは、反応室、化学物質を供給するガス供給システム、反応に必要なエネルギーを供給する加熱システム、および環境の圧力と純度を制御する真空システムです。

CVDシステムは、高度に制御された化学反応器として理解するのが最適です。各コンポーネントは特定の目的を果たします。それは、チャンバー内の圧力、温度、化学組成を正確に管理し、作成される材料の特性を決定することです。

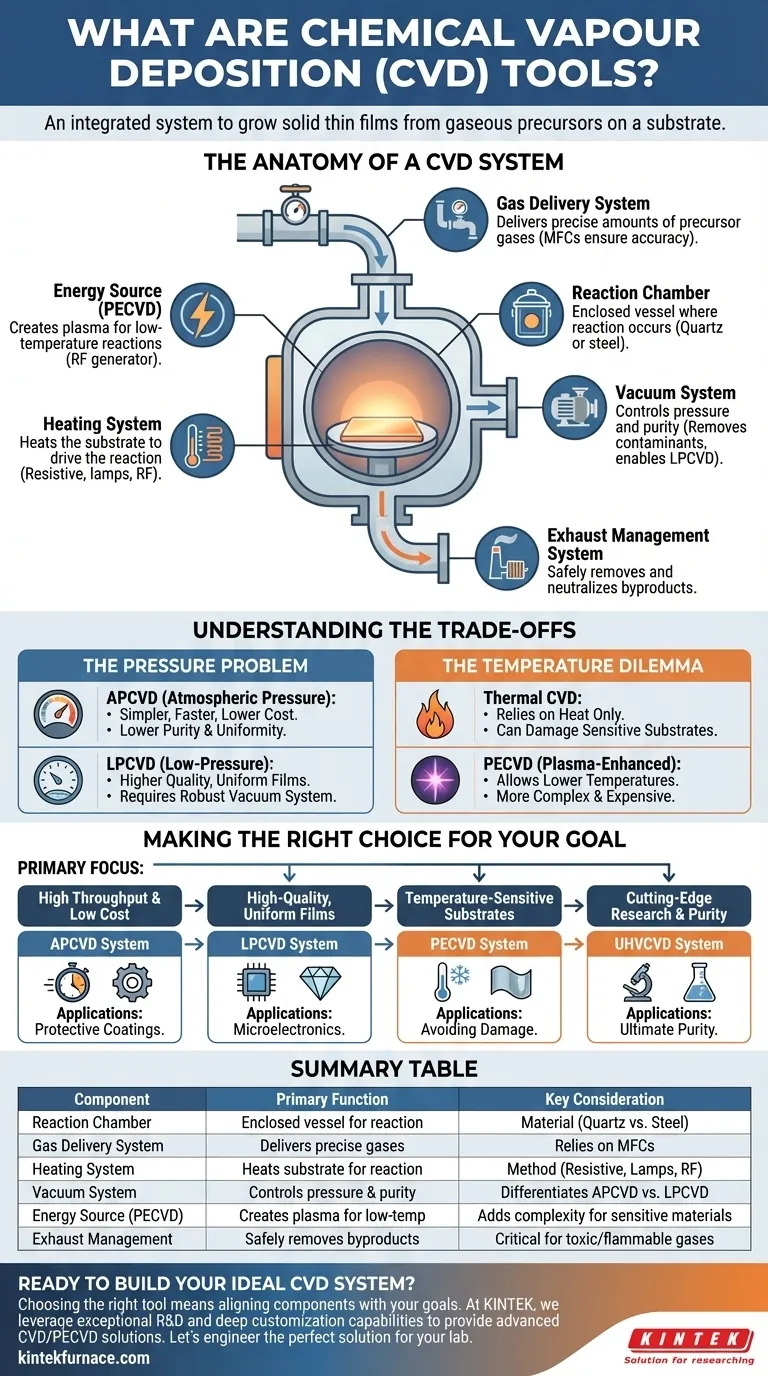

CVDシステムの構造

CVDシステムの構成は、堆積される特定の材料と必要な膜品質に基づいて大きく異なります。しかし、ほとんどすべてのシステムは同じ基本的なコンポーネントを中心に構築されています。

反応室

これはCVD装置の心臓部です。基板が配置され、化学反応が起こる密閉容器です。チャンバーは通常、石英（高温および高純度用）やステンレス鋼（耐久性および真空完全性用）などの材料で作られています。

ガス供給システム

この配管、バルブ、コントローラーのネットワークは、前駆体ガスを正確な量で反応室に供給する役割を担っています。ここで最も重要なコンポーネントは、特定のガスの流量を測定および制御し、化学的な「レシピ」が正確であることを保証する電子デバイスであるマスフローコントローラー（MFC）です。

基板と加熱システム

基板は、薄膜が成長する材料です（例：シリコンウェーハ）。化学反応を促進するために、基板は特定の温度、しばしば数百℃に加熱される必要があります。これは、抵抗加熱要素、高輝度ランプ、または基板ホルダー（サセプター）を加熱するRF誘導コイルを使用して行われます。

真空システム

ほとんどのCVDプロセスは、大気圧よりもはるかに低い圧力で行われます。1つまたは複数のポンプで構成される真空システムは、堆積が始まる前にチャンバーから空気やその他の汚染物質を除去します。これにより、不要な反応が防止され、膜の品質に直接影響するプロセス圧力を正確に制御できます。

エネルギー源（強化CVD用）

一部の高度なCVD技術では、熱エネルギーだけでは不十分または望ましくありません。プラズマ強化CVD（PECVD）のようなシステムには、追加のエネルギー源、通常は高周波（RF）発生器が組み込まれています。この発生器は、チャンバー内にプラズマ（イオン化ガス）を生成し、はるかに低い温度で前駆体ガスを分解するエネルギーを提供します。

排気管理システム

プロセスではすべての前駆体ガスが消費されるわけではなく、反応によって副産物が生成されます。排気システム（多くの場合「スクラバー」を含む）は、これらの未反応で潜在的に有毒または可燃性のガスをチャンバーから安全に除去し、排出される前に中和します。

トレードオフの理解

CVDシステムのコンポーネントの選択と複雑さは、速度、コスト、最終的な膜の品質の間で重要なトレードオフを伴います。

圧力の問題：APCVD vs. LPCVD

真空システムの複雑さは、主要な差別化要因です。大気圧CVD（APCVD）システムは、高価な真空ポンプを必要としないため、よりシンプルで高速ですが、膜の純度と均一性は低い傾向があります。対照的に、低圧CVD（LPCVD）システムははるかに高品質の膜を生成し、半導体業界の標準となっていますが、堅牢な真空システムが必要です。

温度のジレンマ：熱CVD vs. プラズマCVD

高温は、プラスチックや以前に製造されたデバイス層などの敏感な基板を損傷または変化させる可能性があります。熱CVDは完全に熱に依存するため、その使用が制限されます。プラズマ強化CVD（PECVD）がここでの解決策です。RFプラズマ生成システムのために装置はより複雑で高価ですが、はるかに低い温度での堆積を可能にします。

目標に合った適切な選択をする

「適切な」CVD装置は、完全に望ましい結果によって決まります。システムの設計は、達成する必要がある材料特性を直接反映しています。

高速処理と低コストが主な焦点の場合：特に究極の純度が主な関心事ではない保護コーティングなどの用途では、APCVDシステムで十分な場合が多いです。
マイクロエレクトロニクス向けに高品質で均一な膜が主な焦点の場合：窒化シリコンや多結晶シリコンなどの重要な層を作成するには、LPCVDシステムが業界標準です。
温度に敏感な基板に膜を堆積させることが主な焦点の場合：下層材料の損傷を避けるために、PECVDシステムが必要な選択肢となります。
最先端の研究と究極の膜純度が主な焦点の場合：超高真空CVD（UHVCVD）のような高度に特殊化されたシステムは、可能な限りクリーンな環境を提供しますが、最高のコストと複雑さを伴います。

最終的に、CVD装置のコンポーネントは、材料の原子スケールでの組み立てを制御するためのレバーです。

要約表：

コンポーネント	主な機能	重要な考慮事項
反応室	化学反応が起こる密閉容器	材料（例：純度には石英、耐久性には鋼）
ガス供給システム	前駆体ガスを正確な量で供給	精度にはマスフローコントローラー（MFC）に依存
加熱システム	反応を促進するために基板を加熱	方法（抵抗、ランプ、RF）は温度要件によって異なる
真空システム	チャンバーの圧力と純度を制御	APCVD（シンプル）とLPCVD（高品質）を区別する
エネルギー源（PECVD）	低温反応のためにプラズマを生成	複雑さが増すが、敏感な材料への堆積を可能にする
排気管理	反応副産物を安全に除去し中和	有毒または可燃性ガスの処理に不可欠
