試料バスケットの幾何学的設計は、酸化剤が材料と相互作用する方法を規制することにより、測定精度に大きく影響します。 楕円形の側部開口部や穴あき底部の配列などの特徴は、流体動力を最適化するために設計されています。この特定の幾何学的形状は、空気の流れの障害を最小限に抑え、熱重量分析中に記録される質量損失データが、不十分なガス循環によって引き起こされるアーチファクトではなく、真の反応速度を反映することを保証します。
正確な熱重量分析は、物理的安定性と空気力学的効率の間の正確なバランスをとることに依存しています。バスケットの設計は、サンプルを確実にサポートすると同時に、空気の流れの効果的な断面積を最大化して、リアルタイムデータを歪める可能性のある詰まりを防ぐ必要があります。
流体動力における幾何学的形状の役割
サポートと透過性のバランスをとる
バスケット設計における主な課題は、サンプル（例えば、廃棄されたコーヒー粉）をサポートしながら、酸化剤（空気など）を自由に浸透させることです。
固体容器は最大のサポートを提供しますが、ガスとの相互作用は上面にのみ制限されます。逆に、非常に開いた構造は流れを最大化しますが、サンプルの損失のリスクがあります。
理想的な幾何学的形状は、構造的完全性を維持しながら、ガス流にさらされる表面積を大幅に増やすための特定の切り欠きを使用します。
空気の流れの障害を防ぐ
バスケットの壁や床によって空気の流れが妨げられると、酸化プロセスは一貫性がなくなります。
この不整合は、サンプルの熱挙動を正確に表さない、遅延または不均一な質量損失の読み取りにつながります。
適切な断面積比を維持することにより、設計はこのボトルネックを防ぎ、酸化剤がサンプルに均一に到達することを保証します。
特定の設計機能とその影響
楕円形の側部開口部
バスケットの側面に楕円形の開口部を含めることは、流体動力を管理するための戦略的な選択です。
これらの開口部は、複数の角度から空気が入ることを可能にし、ガス停滞が発生する可能性のある「デッドゾーン」を減らします。
これにより、酸化雰囲気はサンプルの周りで常に更新され、より信頼性の高い監視につながります。
穴あき底部の配列
バスケットの底は、標準的な設計では空気の流れの抵抗が最も大きい領域であることがよくあります。
ベースに穴あき配列を実装すると、酸化剤がサンプル質量を上方に流れることができます。
この垂直方向の流れは、リアルタイムの精度を得るために重要であり、特に、そうでなければ圧縮されて空気の通路をブロックする可能性のある粒状または粉末状のサンプルに重要です。
トレードオフを理解する
安定性と相互作用の対立
バスケットの開口面積を増やしても空気の流れは改善されますが、サンプルの封じ込めに関して潜在的なリスクが生じます。
開口部または穴のサイズがサンプルの粒子サイズ（微粉末など）に対して大きすぎる場合、材料が落下したり、ずれたりする可能性があります。
したがって、設計で言及されている「最適化」は計算された妥協です。サンプルの安定性が損なわれる点までのみ開口部を最大化します。
実験に最適な選択をする
熱重量データの妥当性を確保するには、特定の分析ニーズに合わせてバスケットの幾何学的形状を一致させる必要があります。
- リアルタイムの質量損失精度が最優先事項の場合： 空気流の障害を排除するために、側部と底部の穴あきなど、断面積比の高いバスケットを優先してください。
- 微粉末の分析が最優先事項の場合： 空気力学的開口部と、物理的なサンプル損失を防ぎながら流れの効率を維持するのに十分な小さな細孔サイズとのバランスをとる設計を選択してください。
サンプルバスケットを、受動的なホルダーではなく、流体動力システムの能動的なコンポーネントとして扱うことにより、熱分析データの忠実度を確保します。
概要表：
| 設計機能 | 精度への影響 | 流体動力学的利点 |
|---|---|---|
| 楕円形の側部開口部 | 測定アーチファクトを軽減します | ガス停滞ゾーンを最小限に抑え、ガスの更新を保証します |
| 穴あき底部の配列 | リアルタイム監視を強化します | 粒状または粉末状のサンプルを通る垂直空気の流れを促進します |
| 最適化された面積比 | 真の反応速度を反映します | サンプル周辺の空気の流れの障害とボトルネックを防ぎます |
| 構造的バランス | サンプルの完全性を確保します | 表面積の露出を最大化しながら物理的な安定性を提供します |
精密工学で熱分析を向上させる
KINTEKの高度なラボソリューションで、材料特性評価の精度を最大化してください。専門的なR&Dと製造に裏打ちされたKINTEKは、高性能のマッフル、チューブ、ロータリー、真空、およびCVDシステムを提供しています。これらはすべて、独自の実験幾何学的形状と流体動力学的要件を満たすように完全にカスタマイズ可能です。
微粉末または複雑な複合材料を分析する場合でも、当社の高温炉と特殊アクセサリーは、一貫したガス循環と信頼性の高いデータを保証します。当社のカスタマイズ可能なシステムが研究成果をどのように最適化できるかについて、今すぐお問い合わせください。

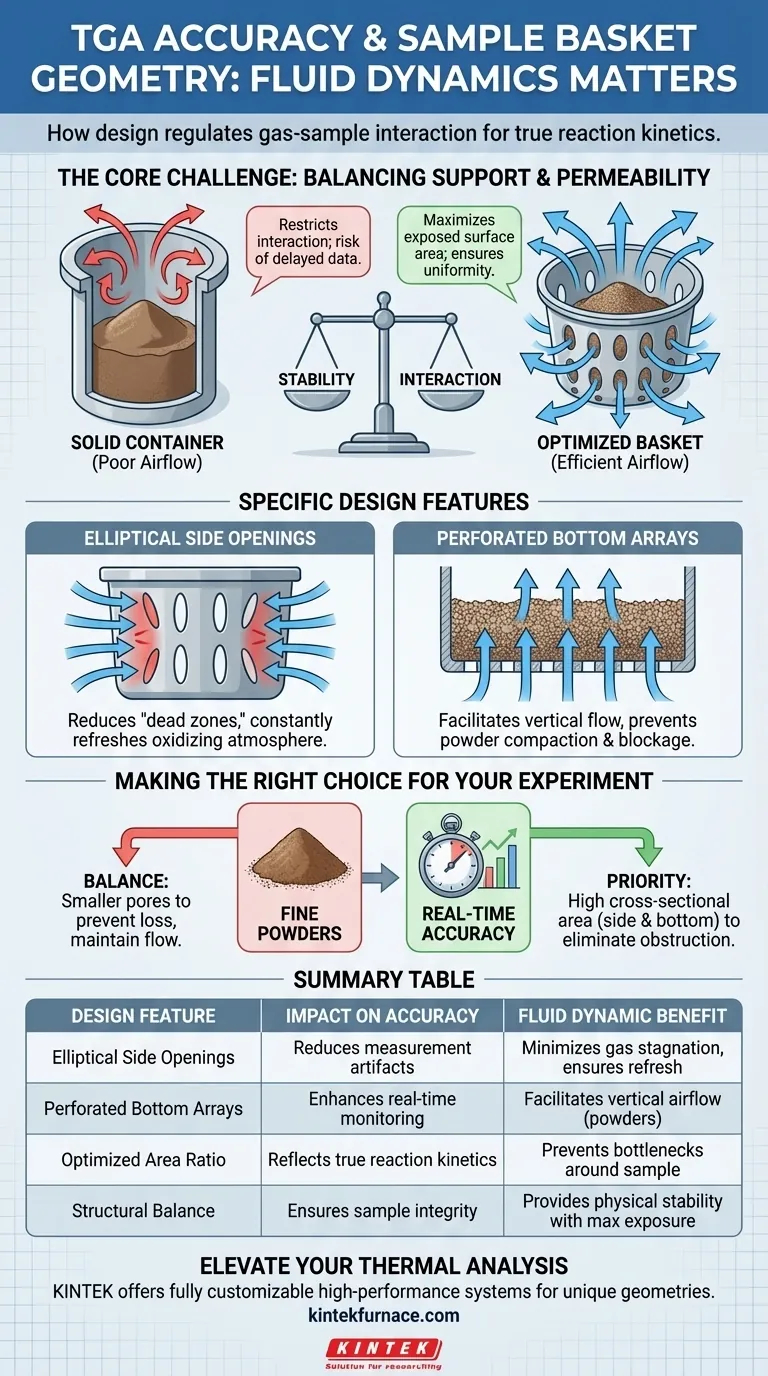

ビジュアルガイド
参考文献
- Beata Brzychczyk, L. J. Sikora. Modernization of a Tube Furnace as Part of Zero-Waste Practice. DOI: 10.3390/su17198940
この記事は、以下の技術情報にも基づいています Kintek Furnace ナレッジベース .
