高精度チューブ炉は、グラフェン合成における重要な制御センターとして機能します。通常1000℃前後の厳格な高温環境を維持することで成長品質に影響を与えます。これは、メタンなどの前駆体ガスを熱分解するために不可欠です。温度均一性と気流を厳密に制御することで、炉は金属触媒上での反応速度を管理し、結果として得られるグラフェンが均一な単層シートになるか、一貫性のない材料になるかを直接決定します。
化学気相成長（CVD）において、チューブ炉は単なる加熱装置ではありません。炭素原子の核生成を制御するために必要な正確な熱力学的安定性を提供します。このハードウェアは、大面積で非常に均一な単層グラフェンを実現するための決定要因となります。
熱分解のメカニズム
反応環境の作成
グラフェンを合成するには、メタンなどの前駆体ガスを熱分解して活性炭素種を放出する必要があります。
このプロセスには、一般的に約1000℃に維持される安定した高温環境が必要です。
安定性と一貫性
高精度炉は、この温度がプロセス全体で一定に保たれることを保証します。
この熱安定性がないと、前駆体ガスの分解速度が変動し、炭素原子の利用可能性が予測不可能になります。
成長速度と均一性の制御
温度均一性の役割
主な参照資料は、炉室内での温度均一性が品質管理に不可欠であることを強調しています。
この均一性は、銅やニッケル箔などの金属触媒基板上での炭素原子の核生成と成長の速度を直接決定します。
核生成速度の管理
正確な熱制御により、核生成速度を調整できます。
速度が正しく管理されると、炭素原子は凝集したり欠陥を形成したりするのではなく、目的の格子構造に配置されます。
気流制御
熱調整に加えて、チューブ炉はチャンバー内で特定の気流条件を作成します。
適切なガス流量制御により、炭素源が触媒基板全体に均一に分布し、均一な成長が促進されます。
トレードオフの理解
熱勾配への感度
CVDプロセスは、温度変動に対して容赦がありません。
炉に高精度がない場合、チャンバー内に熱勾配（ホットスポットまたはコールドスポット）が形成される可能性があります。
層品質への影響
これらの勾配は成長速度を乱し、しばしば多層パッチやグラフェンの不連続な島を引き起こします。
したがって、厳密な均一性を維持できないハードウェアは、一般的に大面積の単層グラフェンの製造には適していません。
目標に合わせた適切な選択
グラフェン合成の品質を最大化するために、ハードウェア機能を特定の出力要件に合わせてください。
- 大面積均一性が主な焦点の場合：基板全体の成長速度の一貫性を確保するために、検証済みの一定温度ゾーンを備えた炉を優先してください。
- 単層純度が主な焦点の場合：炭素供給を厳密に制限し、多層形成を防ぐために、温度と気流の両方の厳密な制御が必要です。
チューブ炉は、最終グラフェン製品の構造的完全性と均一性を決定するコアハードウェアです。
概要表：
| 特徴 | グラフェン品質への影響 | CVDシステムにおける役割 |
|---|---|---|
| 温度安定性 | 一貫した炭素原子の核生成を保証 | 前駆体分解のために約1000℃を維持 |
| 熱均一性 | 多層パッチや欠陥を防ぐ | 基板全体の熱勾配を排除 |
| 気流制御 | 均一な炭素分布を促進 | 均一な反応速度のためのガス流量を調整 |
| ハードウェア精度 | 単層対多層出力を決定 | 最終製品の構造的完全性を管理 |
KINTEKでグラフェン研究をレベルアップ
精度は、欠陥のある材料と完璧な単層格子との違いです。KINTEKは、高リスクのナノマテリアル合成に特化して設計された、業界をリードするチューブおよびCVDシステムを提供しています。専門的な研究開発と製造に裏打ちされた、カスタマイズ可能な高温炉は、一貫した大面積グラフェン成長に不可欠な熱安定性とガス流量制御を提供します。
CVDプロセスで優れた均一性を達成する準備はできましたか？貴社のラボ固有のニーズに合わせたソリューションについて、当社の専門家にご相談いただくために、今すぐKINTEKにお問い合わせください。

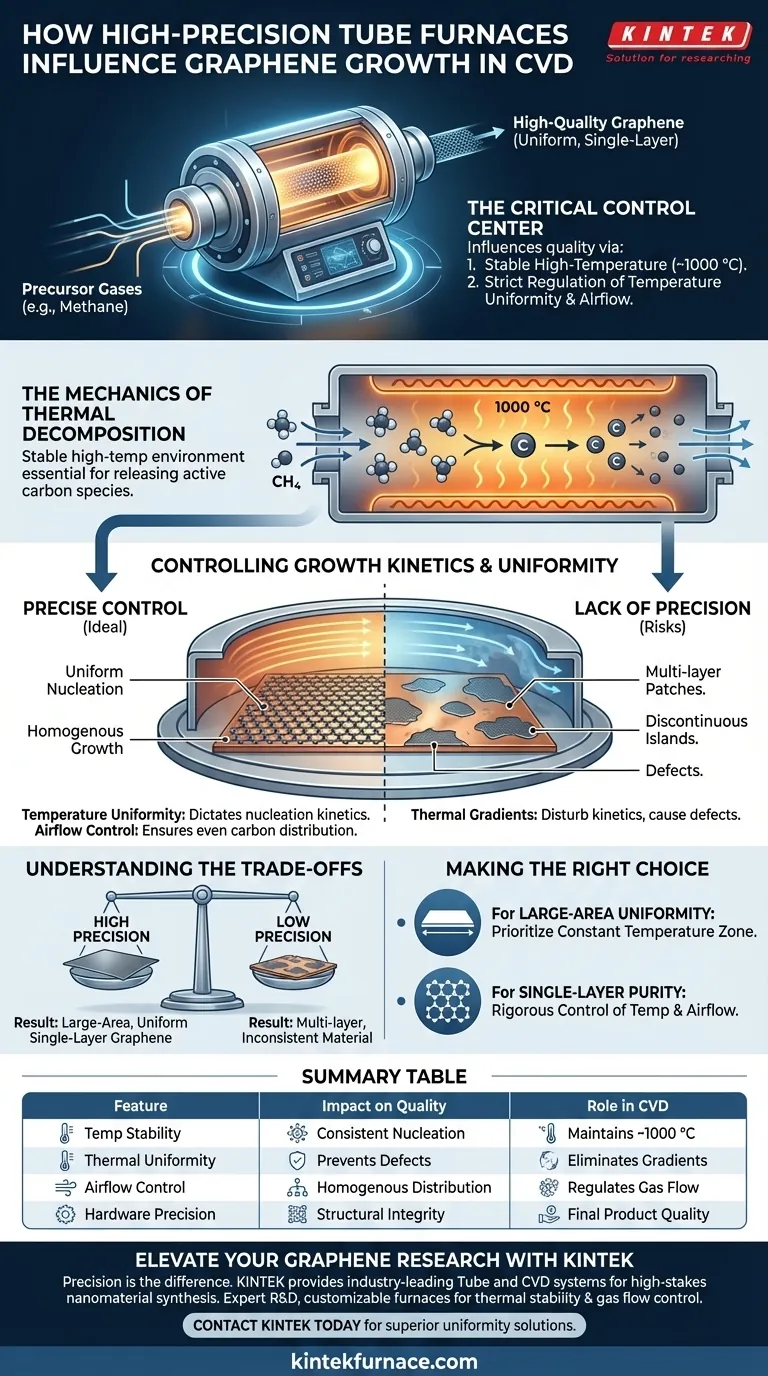

ビジュアルガイド
