箱型炉の仕組み効率的な高温プロセスへの必須ガイド

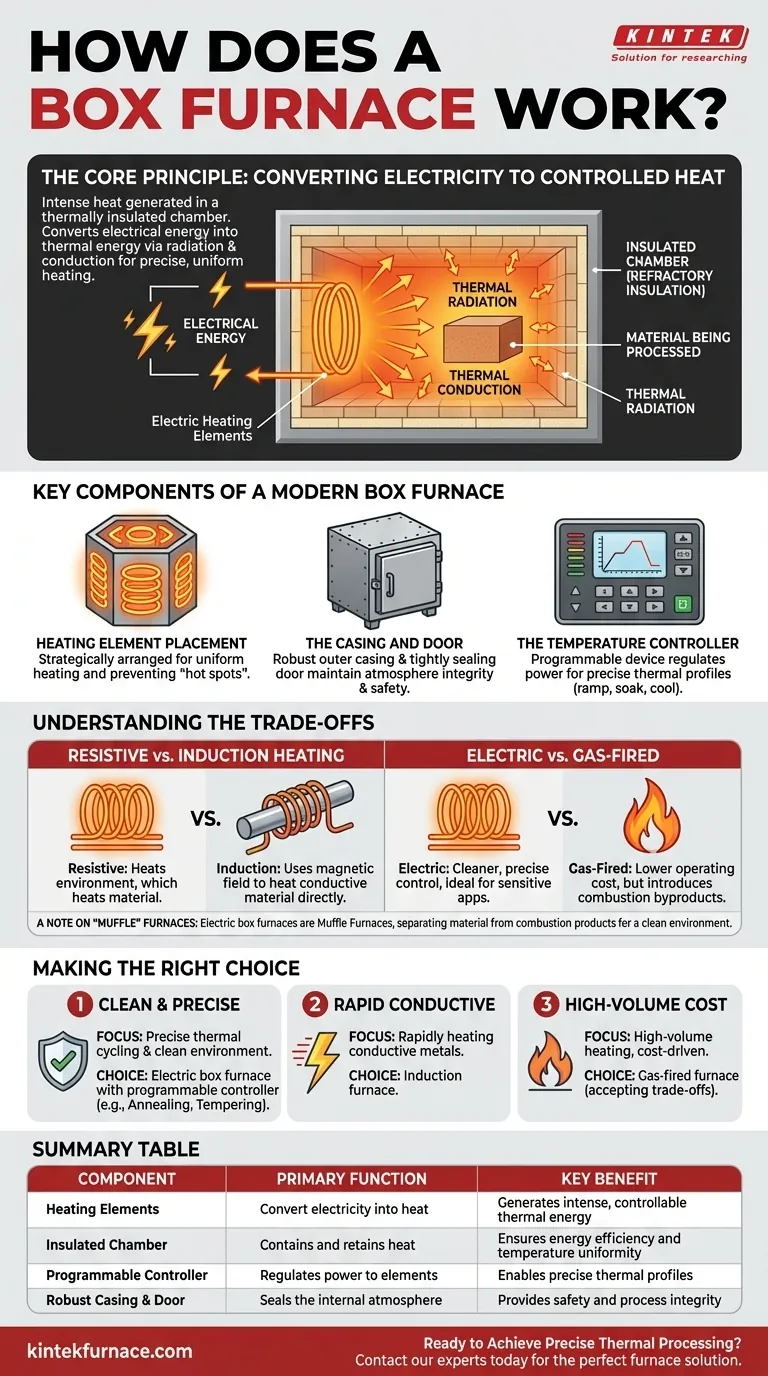

箱型炉は、工業や研究室で材料を制御された温度で均一に加熱するために使用される多用途の加熱装置です。電気またはガス燃焼式発熱体を使用して断熱チャンバー内で熱を発生させ、効率的な熱分布を確保します。炉の構造には耐高温材料、精密な温度制御システム、断熱壁や堅牢なドアなどの安全機能が含まれます。高度な機種には、精密な熱サイクルを実現するプログラマブル制御装置が搭載されることもあり、熱処理、化学分析、材料試験などさまざまな用途に適しています。

キーポイントの説明

加熱メカニズム:
- 加熱メカニズムボックスファーネス電気抵抗線またはガス燃焼エレメントを使用して熱を発生させる。
- 発熱体はチャンバーの複数の側面に戦略的に配置され、均等な熱分布を確保します。
- チャンバー内の加熱された空気または雰囲気は、チャンバー内の材料に熱を伝えます。
断熱とチャンバー設計:
- チャンバーは高温に耐える耐火物から作られています。
- 断熱壁と頑丈なドアが熱損失を最小限に抑え、オペレーターの安全を確保します。
- チャンバーと外殻の間の断熱材がエネルギー効率を高めます。
温度制御:
- 高度なモデルには、精密な温度調整のための電子PID（比例-積分-微分）コントローラーが装備されています。
- プログラム可能なコントローラーは、特定のプロセス要件に対応した自動温度サイクルを可能にします。
- リアルタイムの温度監視により、安定した加熱条件を保証します。
熱伝達方式:
- 熱は輻射と対流によってワークに伝わります。
- 冷却システムが内蔵されていないため、冷却は自然対流や補助ファンに頼ることが多くなります。
- 運転中に発生するガス、ヒューム、蒸気を排出するための煙突を備えたモデルもあります。
用途:
- アニール、焼結、ろう付けなどの熱処理工程によく使用される。
- 化学分析、材料試験、その他の高温実験に適しています。
- 真空タイプは、半導体製造のような低コンタミネーションを必要とするプロセスに使用される。
安全性と補助機能:
- 供給装置と排出装置により、材料の安全な取り扱いが可能。
- 炉内環境を最適化するため、ファンや噴霧器などの補助装置を装備することもできます。
- 耐高温材料と絶縁設計により、オペレーターと機器を保護します。
バリエーションとカスタマイズ:
- 電気加熱が標準ですが、特定の産業ニーズに対応するガス加熱も可能です。
- プログラム可能な機種は複雑な熱プロセスに柔軟に対応します。
- 特殊な用途向けに真空機能を備えた炉もあります。

これらの重要な側面を理解することで、ユーザーは最適な性能と安全性を確保しながら、特定のニーズに合わせて箱型炉を効果的に選択・操作することができます。

総括表

特徴	説明
加熱機構	均一な熱分布のために電気またはガス燃焼エレメントを使用
断熱とデザイン	断熱壁と断熱ドアを備えた耐火チャンバーで、安全性と効率性を確保。
温度制御	正確な熱サイクルのためのPIDコントローラーとプログラム可能な設定。
熱伝達	放射および対流熱伝達。一部のモデルには補助冷却が含まれます。
用途	熱処理、化学分析、材料試験、半導体プロセスなど。
安全機能	耐高温材料、絶縁設計、安全な取り扱いツール。
