真空炉では、加熱はほぼ常に電気抵抗を利用して行われます。これらのシステムは、特殊な発熱体に大電流を流し、発熱体が熱せられて赤熱し、真空チャンバー内の被処理物に熱エネルギーを放射します。
基本的な原理は単純です。真空炉の大部分は電気抵抗加熱を使用します。重要な決定は、素子材料（通常は黒鉛、モリブデンなどの耐火金属、またはセラミック）の選択であり、この選択が炉の温度能力、清浄度、および運転コストを決定します。
主要な方法：電気抵抗加熱
現代のほぼすべての真空炉は、ジュール加熱としても知られる抵抗加熱の原理に依存しています。電気抵抗の高い材料に電流を流すことで、その材料が大幅に加熱されます。
真空下での動作原理
通常の雰囲気下では、熱伝達は伝導、対流、放射によって行われます。真空炉は空気を除去するため、対流は排除されます。
したがって、熱伝達は主に熱放射によって支配されます。高温の素子が赤外線エネルギーを放出し、それが真空を伝わり、被処理物に吸収されて温度が上昇します。
一般的な発熱体材料
発熱体の材料の選択は、最も重要な設計要因です。
黒鉛（グラファイト）： 最も一般的で費用対効果の高い材料です。優れた高温強度を持ち、均一な加熱のために複雑な形状への加工が容易です。
耐火金属： モリブデンやタングステンなどの材料は、極端な清浄度が要求される用途に使用されます。これらは炭素粉塵を発生させず、敏感な合金の処理に適しています。モリブデンは一般的ですが、タングステンは非常に高温の用途のために予約されています。
セラミックス： ジモリブデン化ケイ素（MoSi2）などの特定のセラミック複合材料も使用できます。これらは特定の雰囲気下で優れた性能を発揮しますが、汎用真空炉では一般的ではありません。
均一性のための加熱ゾーンの設計
発熱体の物理的な配置は、部品が全方向から均等に加熱され、歪みや不均一な材料特性を防ぐために重要です。
素子の配置
発熱体は通常、頑丈なセラミックまたは石英の絶縁体に取り付けられます。これにより、大電流が炉の金属フレームに短絡するのを防ぎます。

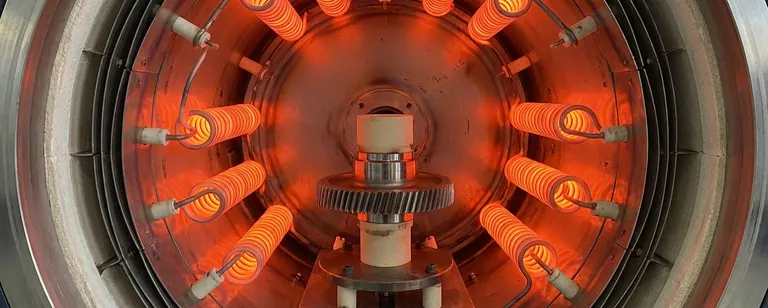

温度の均一性を実現するために、素子はワークロードの周りに放射状に（円筒状に）配置されるか、炉の後壁と内扉に配置されることがあります。
素子の接続
黒鉛素子は、ボルト留めされた黒鉛ブリッジを使用して接続され、連続した電気回路を形成することがよくあります。金属素子は溶接または機械的に固定されます。
トレードオフと落とし穴の理解
抵抗加熱システムは信頼性がありますが、長寿命とプロセスの品質を確保するために慎重な管理が必要です。その限界を理解することが、運転を成功させる鍵となります。
汚染と清浄度
黒鉛素子は経済的ですが、炭素汚染源となる可能性があります。時間の経過とともに、細かい炭素粉塵が表面に堆積することがあり、特定の航空宇宙または医療用途では許容されません。これが、より高価な金属素子が選択される主な理由です。
電気的短絡のリスク
素子を保持する絶縁体は、非の打ちどころのない清浄度に保つ必要があります。金属凝縮物（たとえば、ろう付けフィラーメタルからのもの）や炭素粉塵が絶縁体表面に導電性の経路を作り出し、短絡を引き起こし、素子の破壊や生産の中断につながる可能性があります。
雰囲気適合性
発熱体の材料は、使用されるプロセスガスと適合している必要があります。例えば、酸素リッチな環境（微量レベルであっても）で黒鉛素子を使用すると、それらは急速に酸化して故障します。
用途に最適な選択を行う
あなたのプロセスの目標が、真空炉の理想的な加熱システムの構成を直接決定します。
- 主な焦点が低コストでの汎用熱処理である場合： 黒鉛発熱体を持つ炉が業界標準であり、最も経済的な選択肢です。
- 敏感な材料（例：医療用インプラントや航空宇宙合金）のために絶対的な清浄度が主な焦点である場合： 炭素汚染を防ぐために、モリブデンまたはタングステン発熱体を持つ炉が必要です。
- 導電性部品の直接的かつ迅速な加熱が主な焦点である場合： 特殊な誘導加熱システム（電磁場によって部品を直接加熱するもの）が最も効率的なソリューションとなる可能性があります。
結局のところ、加熱メカニズムを理解することは、プロセスを制御し、再現性の高い高品質の結果を達成するための基本です。
要約表：
| 発熱体タイプ | 主な特徴 | 最適な用途 |
|---|---|---|
| 黒鉛 | 費用対効果が高い、高温強度、均一な加熱 | 低コストでの汎用熱処理 |
| 耐火金属（例：モリブデン、タングステン） | 極度の清浄度、炭素粉塵なし、高温能力 | 航空宇宙合金や医療用インプラントなどの敏感な材料 |
| セラミックス（例：MoSi2） | 特定の雰囲気下での優れた性能 | 特定の雰囲気要件を持つ特殊な用途 |
