本質的に、ガス流量はPECVDにおける基本的な制御レバーです。これは、成膜反応に利用可能な前駆体分子の供給を直接決定します。反応物の供給をこのように制御することで、最終的な膜の成長速度、基板全体にわたる均一性、そして正確な化学組成を管理することができます。
PECVDの課題は、単に反応物を供給することではなく、それを正しく供給することです。ガス流量は、分子が堆積する時間的余裕を与える前に反応チャンバーから洗い流されないように、十分な材料を供給するために慎重にバランスを取る必要があります。
反応物供給の役割
チャンバーに流されるガスは、薄膜の原材料となります。この供給チェーンをどのように管理するかは、最終製品に直接影響します。
ガス流量の定義
ガス流量は通常、標準立方センチメートル毎分（sccm）で測定されます。この単位は、標準温度と圧力下での1分あたりの特定のガスの体積を表し、プロセス条件にかかわらず導入される分子の数を一貫して測定できるようにします。
成膜の「燃料」
前駆体ガスを成膜プロセスの燃料と考えてください。流量は、その瞬間にプラズマによって促進される反応に利用可能な燃料の量を決定します。流量が多いほど、膜を構築するために利用可能な原子が多くなります。
成膜速度への影響
高い成膜速度を達成するためには、十分なガス流量が必要です。反応が供給されるよりも速く反応物を消費する場合、プロセスは「飢餓状態」になり、成長速度はプラズマ電力や温度によってではなく、流量によって制限されます。
膜の品質と均一性の実現
ガスを供給するだけでは不十分です。チャンバー内でガスが供給・分配される**方法**が、高品質で均一な膜を作成するために極めて重要です。
反応物の枯渇の問題
ガスが基板上を流れるにつれて、成膜反応によって消費されます。流量が低すぎると、チャンバーの排出口付近のガスは、入口付近のガスよりも反応物の濃度がはるかに低くなります。この**反応物の枯渇**により、基板の一方の側が他方の側よりも薄い膜になってしまいます。
流量がいかにして枯渇に対抗するか
高いガス流量は、基板全体の表面にわたって反応物を継続的に補充するのに役立ちます。これにより、前駆体分子の濃度が均一に保たれ、端から端まで一貫した膜厚を達成するために不可欠となります。
膜組成の制御
窒化ケイ素（SiN）や二酸化ケイ素（SiO2）などの化合物膜の場合、異なるガス流量（例：シランとアンモニア、またはシランと亜酸化窒素）の**比率**が重要になります。この比率は膜の化学量論を直接制御し、それが屈折率、応力、エッチング速度などの物理的および光学的特性を決定します。
トレードオフの理解
ガス流量の最適化はバランスの取れた作業です。パラメータをどちらかの方向に強く押し出すと、注意深く管理する必要がある結果が生じます。
低流量のリスク：「飢餓」状態
不十分な流量で運転すると、**「物質移動律速（mass-transport-limited）」**状態、または**「飢餓（starvation）」**状態になります。主な結果は、反応物の枯渇による均一性の低下と、予想よりも低い成膜速度です。
高流量のリスク：滞留時間の短縮
逆に、過度に高い流量も有害となる可能性があります。これは**滞留時間**—ガス分子が反応チャンバー内に留まる平均時間—を短縮します。分子が速すぎると洗い流されてしまうと、プラズマによって活性化され、成膜反応に参加するのに十分な時間がなくなり、逆説的に成膜速度が低下し、高価な前駆体ガスを無駄にすることがあります。
流量と圧力の関係
ガス流量は単独で存在するわけではありません。それはチャンバー圧力および真空システムの排気速度と本質的に結びついています。流量を変更すると、排気速度が調整されない限りチャンバー圧力も変化し、その逆も同様です。この動的平衡は、単一のシステムとして管理する必要があります。
目的のためのガス流量の最適化
「正しい」ガス流量は、達成したい結果に完全に依存します。特定のプロセスに最適なバランスを見つけるために、主要な目的を考慮してください。
- 成膜速度の最大化が主な焦点の場合： 十分な反応物を提供するために流量を増やす必要がありますが、滞留時間の短縮が効率を損ない始める点を監視してください。
- 高い均一性の達成が主な焦点の場合： 基板全体での反応物の枯渇を防ぐために、十分に高い流量は不可欠です。
- 膜特性の制御が主な焦点の場合： 絶対的な総流量よりも、異なるガス流量の**比率**の正確で安定した制御がより重要です。
結局のところ、ガス流量を習得することは、一貫性のない結果からPECVDプロセスに対する信頼できる反復可能な制御へと移行するために不可欠です。
要約表：
| 側面 | ガス流量の影響 |
|---|---|
| 成膜速度 | 流量が多いと速度は上がりますが、過剰な流量は滞留時間が短くなるため効率が低下します。 |
| 膜の均一性 | 十分な流量は反応物の枯渇を防ぎ、基板全体で一貫した膜厚を保証します。 |
| 膜組成 | 正確な流量比が化学量論を制御し、屈折率や応力などの特性に影響を与えます。 |
| プロセスリスク | 低流量は飢餓と不均一性を引き起こし、高流量は前駆体を無駄にし成膜速度を低下させます。 |
KINTEKでPECVDプロセスの精度を解き放つ
実験室での一貫性のない膜成膜や不十分な均一性に苦労していませんか？KINTEKは、最先端のPECVDシステムを含む高度な高温炉ソリューションを専門としています。優れた研究開発と社内製造を活用し、最適なガス流量制御による優れた膜品質、成長速度、組成を実現するために、お客様固有の実験ニーズに対応するための深いカスタマイズを提供します。
当社の製品ラインには、マッフル炉、チューブ炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムがあり、すべて効率と信頼性を高めるように設計されています。半導体研究、材料科学、または正確な薄膜堆積を必要とするあらゆる分野であっても、KINTEKは成果を促進するテーラーメイドのソリューションを提供します。
PECVDの性能を向上させる準備はできましたか？ 今すぐお問い合わせいただき、当社の専門知識とカスタムシステムがお客様の課題をどのように解決し、イノベーションを加速できるかをご相談ください！

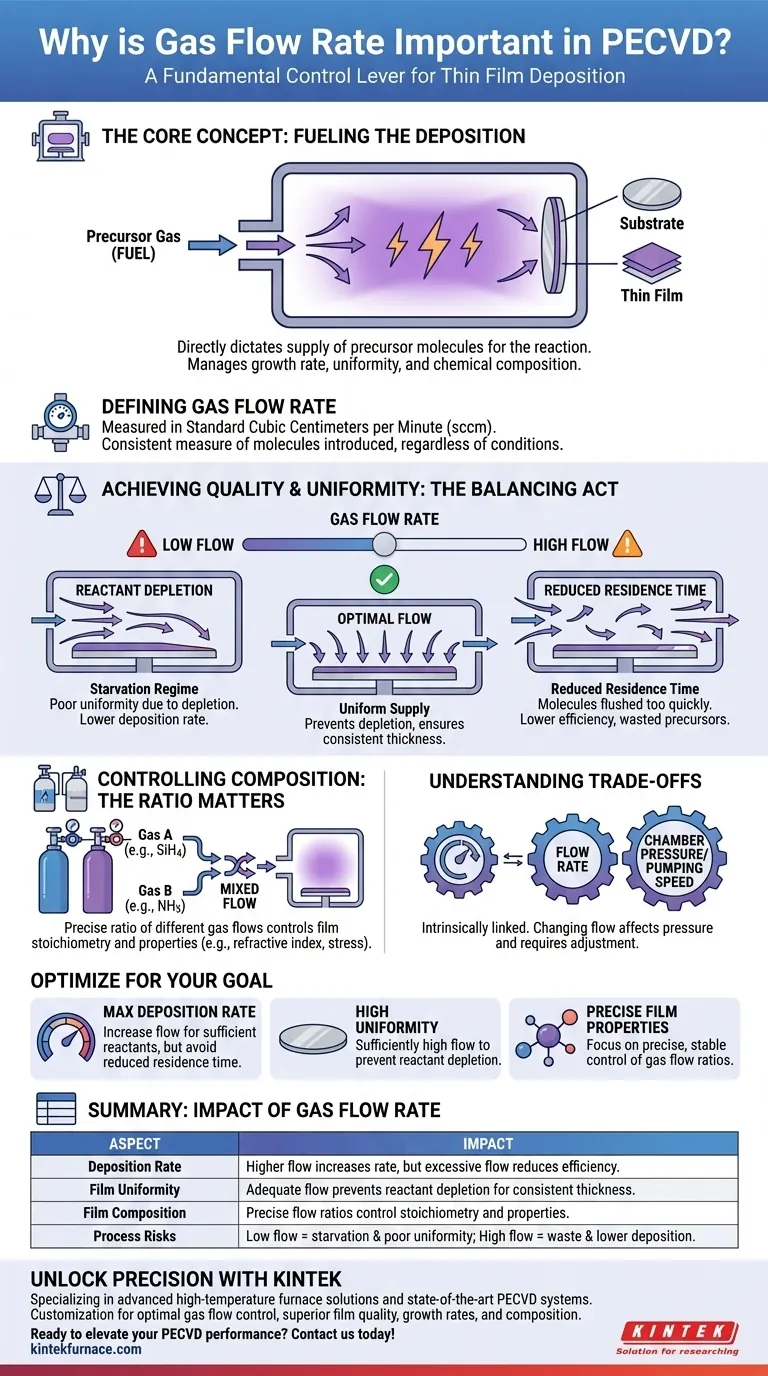

ビジュアルガイド
