真空焼結炉において、真空は単一のポンプによってではなく、連続して動作するポンプシステムによって生成されます。主に使用される主要なタイプは、初期排気用のロータリーベーンポンプであり、これはその後、必要な高真空環境を達成するために拡散ポンプまたはターボ分子ポンプのいずれかと組み合わされます。どちらを選択するかは、特定の材料とプロセスの要件によって異なります。
中心となる原則は、単一のポンプが、大気圧から高真空までの全圧力範囲で効率的に動作することはできない、というものです。そのため、多段システムが採用され、「粗引き」ポンプが初期真空を作り出し、「高真空」ポンプが引き継いで最終目標圧力に到達させます。
なぜ多段ポンプシステムが必要なのか
真空焼結プロセスには複数の段階があり、それぞれ異なるレベルの真空が必要です。ポンプシステムは、初期の空気除去から深真空下での処理まで、各段階を効果的に処理できる必要があります。
初期排気（粗真空）
最初のステップは、炉チャンバーから大量の空気を取り除くことです。これにより、圧力が大気圧から、高真空ポンプが効率的に動作を開始できるレベルまで低下します。これが「粗真空」段階として知られています。
高真空段階
粗真空が達成されると、異なるタイプのポンプが残りのガス分子を除去するために引き継ぎます。これにより、酸化を防ぎ、焼結中の材料の純度を確保するために必要な高真空（低圧）環境が作り出されます。
システムにおける各ポンプの役割
ポンプの組み合わせは、炉内の圧力が低下するにつれて作業を引き継ぎ、チームとして機能するように設計されています。
ロータリーベーンポンプ（主役）
ロータリーベーンポンプはシステムの基盤です。大量のガスを物理的に除去する機械式ポンプであり、大気圧からの初期排気に最適です。しかし、それ自体で非常に深い真空を作り出すことはできません。
その主な役割は、チャンバーの粗引きポンプとして機能すること、そして高真空ポンプのバッキングポンプとして機能することです。これは、高真空ポンプが排気するための低圧出口を維持することを意味します。
拡散ポンプ（高真空発生装置）
拡散ポンプには可動部品がありません。特殊なオイルを沸騰させ、高速のオイル蒸気ジェットを下向きに噴射することで機能します。炉チャンバーからのガス分子はこの蒸気流に拡散し、バッキングポンプによって下方に運ばれて排気されます。
これらのポンプは堅牢で信頼性が高く、優れた高真空レベル（例：10⁻³～10⁻⁵ Pa）を費用対効果の高い方法で生成できます。
ターボ分子ポンプ（高純度代替品）
「ターボポンプ」とよく呼ばれるターボ分子ポンプは、ジェットエンジンのタービンが逆向きに動作するのと同様の原理で動作します。高速回転するローターブレードのスタックを使用して、ガス分子を機械的に衝突させ、バッキングポンプによって排気される方向へ押し出します。
ターボポンプは非常にクリーンな、オイルフリーの真空を生成するため、拡散ポンプからの微細なオイル汚染さえ許されない用途に最適な選択肢です。
焼結の主要な性能要件
適切なポンプシステムを選択することは、単にポンプのタイプだけでなく、焼結プロセスの重要な要求を満たすことでもあります。
目標真空度への到達
必要な真空度は、焼結される材料によって決定されます。チタンのような酸化しやすい材料や、タングステンのような難溶性金属は、残留酸素との反応を防ぐために高真空（例：10⁻³ Pa以下）を必要とし、これが最終製品の完全性を損なう可能性があります。
脱脂プロセスの管理
多くの焼結プロセスでは、高温焼結が始まる前にグリーン体からバインダー材料を除去するための脱脂ステップが含まれます。このプロセスは、かなりの量の蒸発したバインダーを放出します。
真空システムは、圧倒されたり汚染されたりすることなく、この高いガス負荷を迅速かつ確実に処理できるだけの堅牢性を備えている必要があります。適切にサイズ設定された粗引きポンプが、この段階で非常に重要です。
トレードオフの理解
拡散ポンプとターボ分子ポンプのどちらを選択するかは最も重要な決定であり、明確なトレードオフが伴います。
拡散ポンプ：コスト対汚染
拡散ポンプは信頼性が高く、初期費用が安いです。主な欠点はオイルバックストリーミングのリスクであり、オイル蒸気がポンプから炉チャンバーに逆流し、デリケートな材料を汚染する可能性があります。現代のバッフルやトラップはこのリスクを大幅に低減しますが、ゼロになることはありません。
ターボ分子ポンプ：純度対複雑さ
ターボ分子ポンプは完全に炭化水素フリーの真空を提供し、高純度セラミックス、医療用インプラント、または電子部品の焼結には不可欠です。しかし、これらはより高価で、機械的に複雑であり、微粒子や突然の空気流入により敏感である可能性があります。
焼結プロセスに適したポンプシステムの選択
選択は、材料、プロセス、および純度の目標に直接合わせるべきです。
- 堅牢な材料（例：硬質合金、タングステン）の汎用焼結が主な焦点の場合：ロータリーベーンポンプと拡散ポンプを使用する費用対効果の高いシステムが、最も実用的で信頼性の高い選択肢となることが多いです。
- 高純度または汚染に敏感な材料（例：チタン、医療グレード部品、先進セラミックス）が主な焦点の場合：オイルフリー環境を保証するために、ターボ分子ポンプを備えたシステムが必要です。
- 重い脱脂負荷を伴うプロセスが主な焦点の場合：粗引きポンプとバインダートラップが、システム性能を損なうことなく、大量のガス放出に対応できる十分なサイズであることを確認してください。
最終的に、成功する真空焼結操作は、材料とプロセスの要求に正確に合致したポンプシステムにかかっています。
まとめ表：
| ポンプの種類 | 主要な役割 | 主な特徴 | 最適な用途 |
|---|---|---|---|
| ロータリーベーンポンプ | 初期排気（粗真空） | 機械式、大量のガスに対応、費用対効果が高い | 汎用材料、脱脂プロセス |
| 拡散ポンプ | 高真空生成 | 可動部品なし、信頼性が高い、低コスト、オイル汚染のリスクあり | 硬質合金やタングステンなどの堅牢な材料 |
| ターボ分子ポンプ | 高真空生成 | オイルフリー、クリーンな真空、機械的に複雑、高コスト | チタン、セラミックス、医療用インプラントなどの高純度材料 |
KINTEKの先進的な高温炉ソリューションで焼結プロセスをアップグレードしましょう！ 卓越した研究開発と自社製造を活かし、お客様のニーズに合わせた信頼性の高い真空システムを多様な研究機関に提供しています。当社の製品ラインには、マッフル炉、管状炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムが含まれており、独自の実験要件を満たすための深いカスタマイズに対応しています。高純度材料の焼結や大量の脱脂負荷の処理のいずれにおいても、最適な性能と純度を保証します。今すぐお問い合わせください。お客様のラボの効率と結果を向上させる方法についてご相談ください！

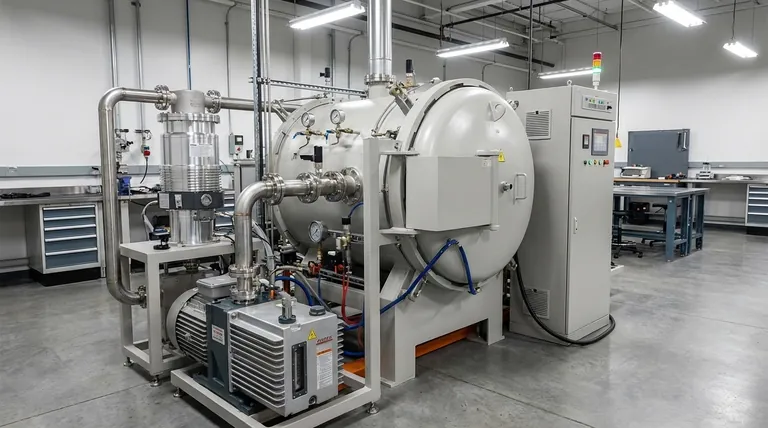

ビジュアルガイド
