真空誘導溶解（VIM）は、統合された一連のソリューションを通じて実行される、高度に制御された冶金プロセスです。主要なコンポーネントには、正確な電磁場を生成するための高効率銅製誘導コイル、制御された鋳造のための傾動注入機構、および鋳造の完全性を確保するための金型予熱などの高度な二次システムが含まれます。これらのソリューションは真空内で連携して機能し、優れた純度と構造品質を備えた合金を製造します。
VIMに実装されている特定の技術的ソリューションは任意のものではありません。これらは、標準的な大気環境では製造できない、超高純度で化学的に正確な超合金や反応性金属を製造するという根本的な課題に対する直接的な答えです。
核心原理：制御された真空内での溶解
VIMの決定的な特徴は、溶解環境を根本的に変える真空チャンバーです。この制御された真空があるからこそ、VIMは他の方法では不可能な結果を達成できます。
大気汚染の排除
従来の炉では、溶融金属が大気中の酸素や窒素と激しく反応し、最終材料の特性を劣化させる不純物（酸化物や窒化物）を形成します。
VIMプロセスは、密閉されたチャンバーから空気を排気することから始まり、この主要な汚染源を排除します。これは、チタンやアルミニウムを含む超合金のような反応性材料にとって極めて重要です。
正確な電磁加熱
システムの中心には、水冷銅製誘導コイルがあります。これらのコイルは直接熱を発生させません。代わりに、強力な交流電磁場を生成します。
この電磁場は、金属チャージ材料自体の中に強い電流を誘導し、内側から急速に加熱および溶解させます。この方法は、熱源が金属に触れることがなく、極めて正確な温度制御を可能にするため、非常にクリーンです。
脱ガスと純度の促進
真空環境は汚染を防ぐだけでなく、溶融物を積極的に精製します。
溶融金属中の溶存ガス、特に水素、および不要な揮発性微量元素は、真空によって効果的に除去されます。この脱ガス工程は、予測可能な機械的性能を持つ高密度でボイドのない材料を製造するために不可欠です。
溶融金属から完璧な鋳造品へ
純粋な溶融浴を達成することは、戦いの半分にすぎません。VIMの鋳造ソリューションは、最終的な凝固部品に至るまでその純度を維持するように設計されています。
傾動注入機構
金属が適切な温度と化学組成に達すると、るつぼアセンブリ全体が機械的に傾けられ、溶融金属を待機中の鋳型に注ぎます。
重要なことに、この移送全体は真空チャンバー内で発生します。これにより、注入中に金属が空気に触れることがなく、真空溶解の利点が損なわれることを防ぎます。制御された注入はまた、乱流を最小限に抑え、欠陥のリスクを低減します。
高度な金型および供給システム
収縮多孔性などの鋳造欠陥を防ぐために、VIMシステムには、金型予熱および二次供給システムが組み込まれていることがよくあります。
金型の予熱は、より制御された凝固勾配を保証し、二次供給器は、鋳造品が冷却および凝固する際の体積減少を補償するために、溶融金属のリザーバーを提供します。これにより、高密度で構造的に健全な最終製品が保証されます。
トレードオフの理解
VIMは比類のない品質を提供しますが、すべての用途に適しているわけではない固有のトレードオフを伴う特殊なプロセスです。
高い初期費用と複雑さ
VIM炉は、空気溶解炉よりもはるかに複雑です。堅牢な真空チャンバー、大容量の排気システム、洗練された制御が必要なため、より高い設備投資とメンテナンスコストが発生します。
遅いプロセスサイクルタイム
高真空を達成するには時間がかかります。排気、溶解、精製、冷却を含む全体的なサイクルタイムは、単純な空気溶解よりも著しく長くなります。これは、全体的な生産スループットに影響を与えます。
揮発性合金元素の管理
不要な揮発性不純物を除去するのと同じ真空が、プロセスが注意深く制御されていない場合、望ましい高蒸気圧合金元素（マンガンやクロムなど）も除去する可能性があります。VIM炉の操作には、このデリケートなバランスを管理するためのかなりの冶金学的な専門知識が必要です。
目的に合った適切な選択をする
VIMを使用するかどうかの決定は、最終材料の性能要件に完全に依存します。
- 最高の純度の超合金または反応性金属の製造に主に焦点を当てている場合：VIMは不可欠な標準であり、その真空環境は汚染を防ぎ、化学的性質を制御するために不可欠です。
- 標準的な鋼またはアルミニウム合金の費用対効果の高い大量生産に主に焦点を当てている場合：従来の空気溶解誘導炉またはアーク炉が、多くの場合、より実用的で経済的な選択肢です。
- 重要な用途向けの究極の材料清浄度を達成することに主に焦点を当てている場合：VIMの後に真空アーク再溶解（VAR）のような2段階プロセスを検討してください。VIMは二次精製プロセスのための純粋な電極を作成するために使用されます。
最終的に、VIMソリューションは材料の完全性への戦略的投資であり、世界で最も厳しい性能要件を満たす合金の製造を可能にします。
要約表：
| ソリューションコンポーネント | 主要機能 | 利点 |
|---|---|---|
| 真空チャンバー | 制御された真空を生成 | 大気汚染を排除し、脱ガスを促進 |
| 銅製誘導コイル | 加熱のための電磁場を生成 | 正確な温度制御とクリーンな溶解を可能にする |
| 傾動注入機構 | 溶融金属を鋳型に注入 | 空気に触れることなく制御された鋳造を保証 |
| 金型予熱 | 鋳造前に金型を加熱 | 欠陥を防ぎ、構造の完全性を確保 |
KINTEKの高度な高温炉ソリューションで材料生産を向上させましょう！卓越した研究開発と自社製造を活用し、当社は多様な研究室に、マッフル炉、管状炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムを含むオーダーメイドのVIMシステムを提供しています。当社の強力なディープカスタマイズ能力は、優れた合金純度と性能に対するお客様固有の実験ニーズとの正確な連携を保証します。今すぐお問い合わせください。真空誘導溶解プロセスを最適化する方法についてご相談ください！

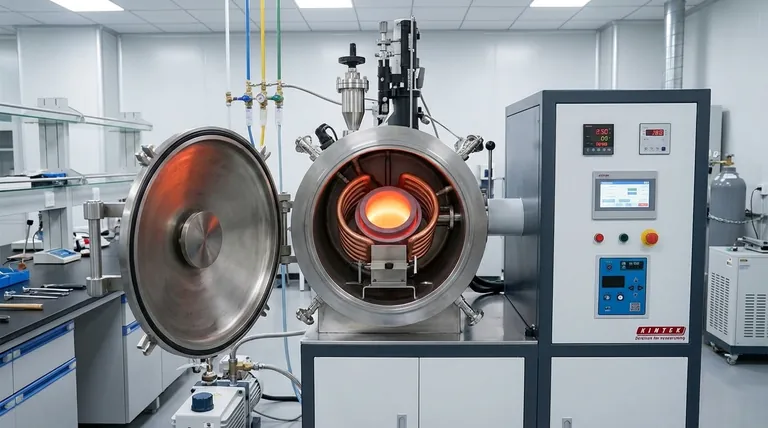

ビジュアルガイド
