本質的に、実験用ボックス型雰囲気炉は多層的な安全戦略に基づいて設計されています。これらのシステムは、過熱や停電に対するアラームなどの基本的な熱的および電気的保護、外部表面を低温に保つための二重シェル構造などの物理的保護、そして最も重要なこととして、密閉本体、ガス監視、防爆装置など、揮発性または可燃性ガスに関連するリスクを管理するための特殊な制御を統合しています。
理解すべき重要な違いは、標準的なボックス炉が熱の管理に重点を置くのに対し、雰囲気炉は危険なガスを封じ込め、制御するための重要な安全層を追加するという点です。これにより、その複雑さと要求される運用上の注意度が向上します。
基本的な安全性：熱的および電気的保護
すべての高温炉は、極度の熱とそれを生成するために必要な電力に関連する共通のリスクを抱えています。雰囲気炉は、いくつかの自動化された保護機能によってこの基盤の上に構築されています。
過熱および熱電対の保護
主要な安全システムは過熱保護です。この機能は、炉が設定された最大温度を超えると、発熱体への電力を自動的に遮断し、装置、サンプル、および周囲のラボの損傷を防ぎます。
これはしばしば熱電対の断線保護と対になっています。熱電対は炉の温度センサーであり、これが故障すると、コントローラーが「盲目」になり、危険な熱暴走につながる可能性があります。システムはこの故障を検出し、安全にシャットダウンします。
停電時の安全対策
予期せぬ停電は、デリケートなプロセスを危険にさらす可能性があります。安全システムは、この事象を管理するように設計されており、多くの場合、電源復旧時の損傷を防ぐためのアラームと制御されたシャットダウンシーケンスが含まれます。
オペレーターの保護：物理的ハザードの軽減
オペレーターを直射的な高温から保護することは、炉の物理的構造によって対処される、設計上の最優先事項です。
二重シェル構造
最新の炉は、高品質の断熱材を備えた二重層シェルを備えています。この設計により、内壁と外壁の間に空気の流れが可能になり、外部表面温度が大幅に低下し、オペレーターが重度の火傷を負うのを防ぎます。
ドアの安全機構
炉のドアは相互作用の重要な接点です。ポジティブブレーク安全スイッチは一般的な機能であり、ドアが開くと発熱体への電力を即座に遮断し、直接の放射線被ばくを防ぎます。
一部の設計では、垂直リフトドアも使用されています。これにより、ドアが開いているときに、ドアの非常に高温のインナー面がオペレーターから安全に上方を向くようになります。
決定的な違い：雰囲気の制御と封じ込め
雰囲気炉の決定的な特徴は、特定のガスの使用です。これにより、可燃性、爆発性、または窒息の危険性という重大なリスクが生じ、特殊な安全システムが必要になります。
密閉された炉本体
純粋な内部雰囲気を維持し、危険なガスが漏れるのを防ぐために、これらの炉は密閉された本体とドアを備えています。この封じ込めは、実験の完全性のためにも、ラボ環境の安全のためにも不可欠です。
ガス監視と流量制御
これらの炉には、ガスの流れを正確に監視および調整するシステムが組み込まれています。これはプロセス制御のためだけでなく、適切なガスの混合が確保され、可燃性または爆発性の混合物を生成する可能性のある外部空気の侵入を防ぐための重要な安全機能でもあります。
爆発防止とベント
水素などの可燃性ガスを使用するプロセスでは、防爆装置が必須です。これには、圧力逃がしベントや、潜在的な爆発の力を安全に誘導するために設計された「防爆」ポートなどが含まれます。
これらのシステムは、作業エリアから漏れたガスを安全に管理および除去するために、ヒュームフードまたは局所排気換気の要件によって補完されることがよくあります。
トレードオフの理解：複雑さとオペレーターのスキル
堅牢ではありますが、これらの安全機能には、複雑さと運用要件において固有のトレードオフが伴います。この違いを認識しないことは一般的な落とし穴です。
雰囲気炉と標準ボックス炉
大気中で加熱に使用される標準的なボックス炉は、比較的低い安全閾値を持っています。その主なリスクは熱的および電気的なものであり、基本的な温度保護によって管理されます。
それどころか、雰囲気炉ははるかに高い安全閾値で動作します。封じ込められたガス（可燃性または不活性の場合がある）の存在は、ガス処理と監視に関する深い理解を必要とします。
専門的な操作の必要性
雰囲気炉の高度な安全システムは「設定して放置」できるものではありません。使用するガスの特性を理解し、炉の監視システムを正しく解釈できる訓練された専門のオペレーターを必要とします。オペレーターは、全体の安全方程式に不可欠な要素です。
目的のための適切な選択
特定のプロセスが、必要な安全工学のレベルを決定します。必須機能を決定するために、主要な目標を使用してください。
- 単純な空気中での熱処理が主な焦点である場合： 基本的な過熱保護とドア安全インターロックを備えた標準的なボックス炉で十分であり、操作がはるかに簡単です。
- プロセスで不活性ガスまたは反応性ガスが必要な場合： 雰囲気炉が必須です。密閉されたチャンバー、正確なガス流量制御、および信頼性の高い監視を譲れない機能として優先してください。
- 可燃性または爆発性のガスを取り扱う場合： 認定された防爆装置、圧力逃がしシステム、および排気換気のための明確な計画を備えた炉を選択する必要があります。
これらの安全機能が特定のアプリケーションとどのように連携するかを理解することが、安全で成功した実験環境を確保するための第一歩です。
要約表：
| 安全機能のカテゴリ | 主要コンポーネント | 目的 |
|---|---|---|
| 熱的および電気的保護 | 過熱保護、熱電対断線保護、停電時の安全対策 | 過熱、機器の損傷を防ぎ、安全なシャットダウンを保証する |
| オペレーターの保護 | 二重シェル構造、ドア安全機構（例：ポジティブブレークスイッチ、垂直リフトドア） | 火傷のリスクを減らし、高温への被ばくを防ぐ |
| 雰囲気の制御と封じ込め | 密閉された炉本体、ガス監視と流量制御、爆発防止とベント | 危険なガスを管理し、漏れを防ぎ、爆発性混合物を回避する |
| 運用上の考慮事項 | 専門のオペレーターの訓練、換気要件（例：ヒュームフード） | ガスの安全な取り扱いとラボプロトコルへの準拠を確実にする |
KINTEKの高度な高温炉ソリューションで、研究室の安全性と効率性を確保してください。 卓越した研究開発と社内製造を活用し、マッフル炉、チューブ炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムなど、多様な研究室に信頼性の高い機器を提供しています。当社の強力な深層カスタマイズ機能により、危険なガスと熱の管理に不可欠な安全機能を組み込み、お客様固有の実験要件に正確に対応できます。今すぐお問い合わせいただき、ラボのパフォーマンスと安全性をどのように向上できるかご相談ください！

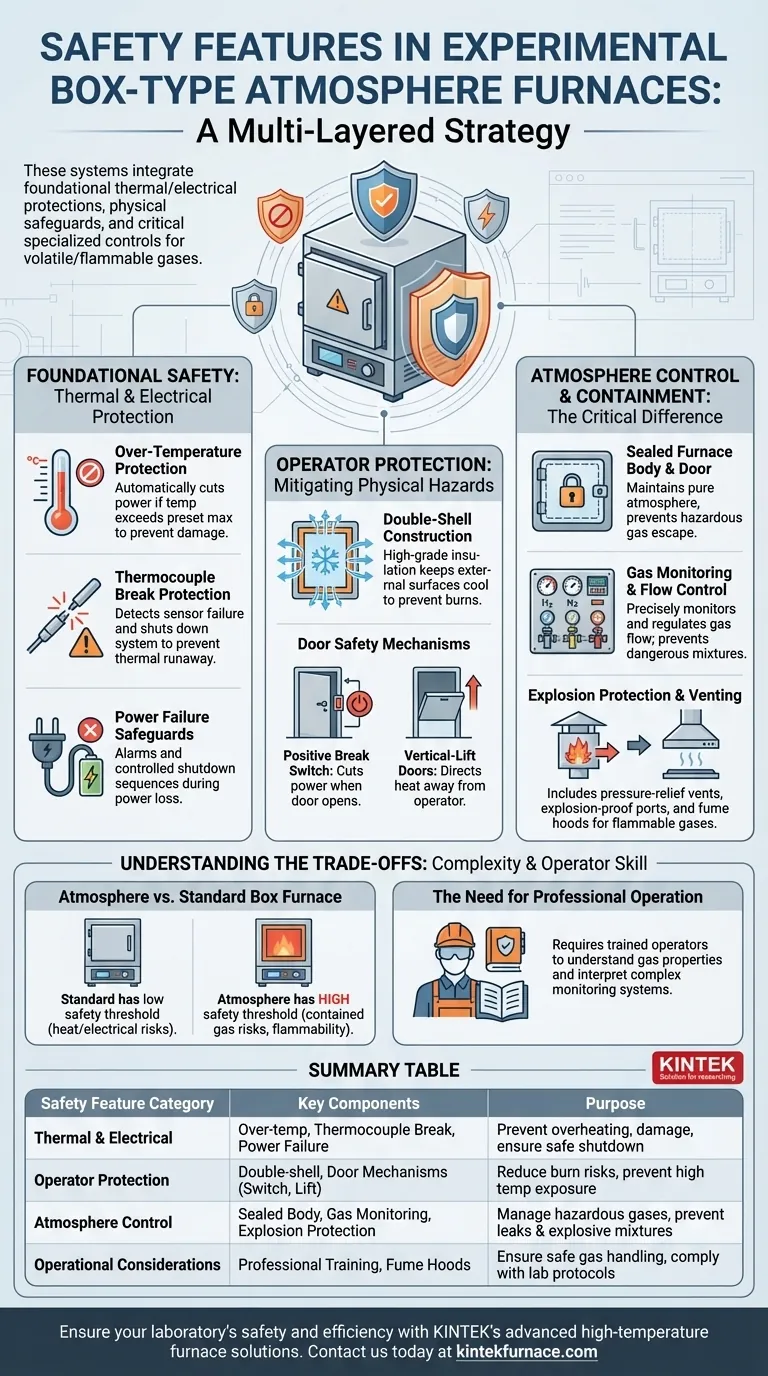

ビジュアルガイド
